| 型号 |
NMV-145L |
加工定制 |
是 |
| 厂家 |
德杜 |
|

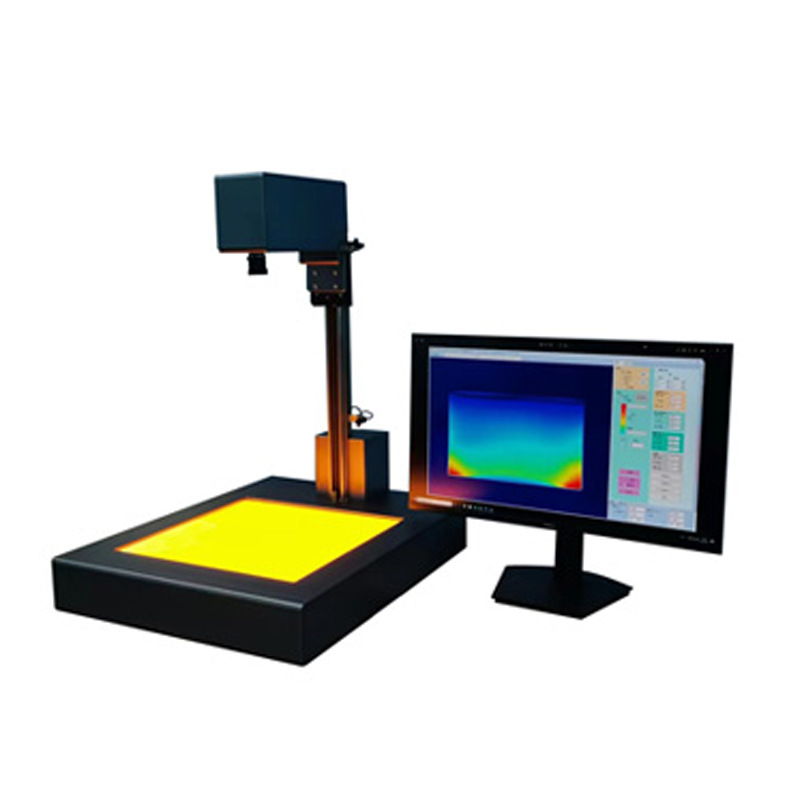

全自动偏光应力仪NMV-145L
1.视野范围内的一键全场应力自动测量；
2.各点应力轴向方向可以与应力同时显示，便于分析应力种类；
3.结果以3D视图模式显示，直观显示各点应力高低；
4.采用背景光校准，消除环境误差；
5.可自由切换高速与标准模式，测量速度可控；
6.采用LED面阵光源，中心与边缘亮度落差≤20%；
7.软件可根据用户自主设定测量区域边距；
8.用户可自主设定测量点数量和位置，并可输出对应测量点位的应力值(输出格式CSV)；
全自动偏光应力仪NMV-145L是全自动检测具有应力与双折射的透明物体内部的光程差和慢轴方向的二次元定量测量装置。
光线经过偏振片变成圆偏振光，放置有应力的样品，双折射的慢轴快轴产生光程差，出射光变成椭圆偏振光，进入偏振相机，获得四个偏振方向的灰度图像，从而计算出样品的应力大小及慢轴方向。全自动偏光应力仪在一次测量期间，取出预定角度的图像，可以同时获得可视范围内样品所有区域应力大小及慢轴方向，同时输出应力三维分布。
全自动偏光应力仪NMV-145L通过电脑连接相机采集样品图片，可以轻松存储测量数据以及结果对应的各种图像。光源采用高亮度的LED灯，寿命长省电，而且可以削减更换光源的时间和运行成本。
应用领域
光学玻璃、熔融石英、光波导模组制品、 导光板、高分子材料(COC/COP材料)、AR/VR镜片等。
| 序号 | 项目 | 参数 |
| 1 | 外观尺寸
|
新版680*540*760 mm
|
| 2 |
测量区域尺寸
|
(zui大)400*400mm
|
| 3 |
检测方法
|
旋转检偏镜法
|
| 4 |
光程差范围
|
0-145nm
|
| 5 |
像素分辨率
|
1000*1000/ (相机分辨率：500万)
|
| 6 |
电源
|
AC 100~240V
|
| 7 |
支持系统
|
Windows10
|
| 8 |
重量
|
30kg
|
| 9 |
测量空间高度
|
100-510mm(可调节)
|
| 10 |
设定波长
|
590nm
|
| 11 |
重复测量精度
|
±1nm
|
| 12 |
光源
|
高亮度LED
|
| 13 |
配件
|
测量主体、PC、线缆、电源适配器
|
| 14 |
使用环境
|
室内使用
|
