| 品牌 |
德杜 |
型号 |
PSV-413 |
| 货号 |
3233 |
材质 |
不锈钢 |
| 加工定制 |
是 |
是否进口 |
否 |

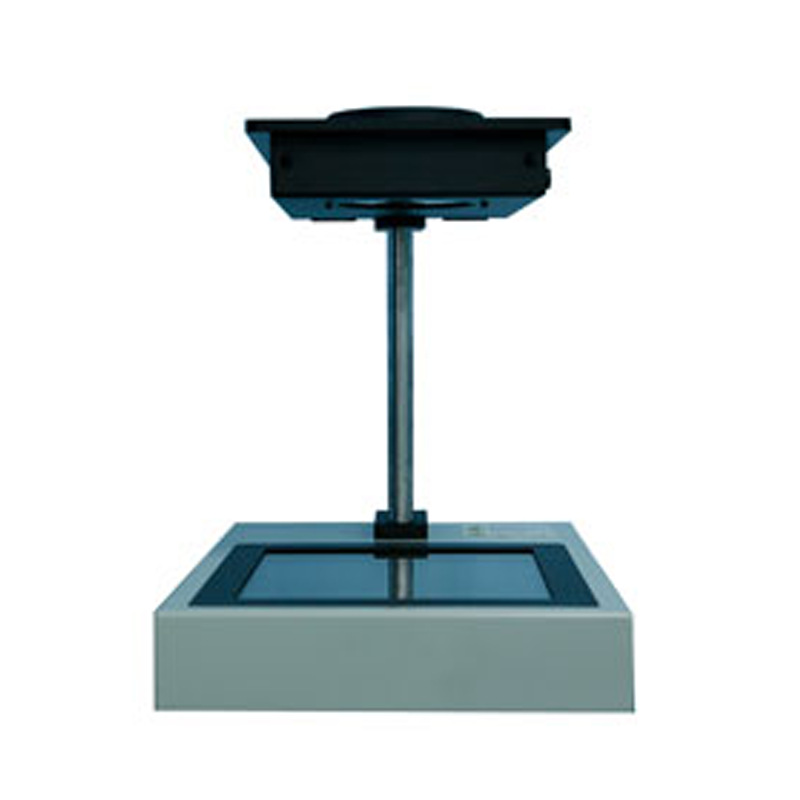

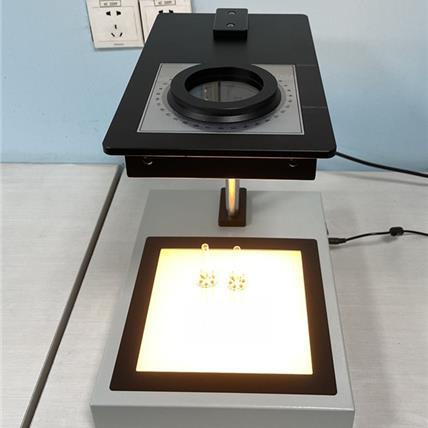

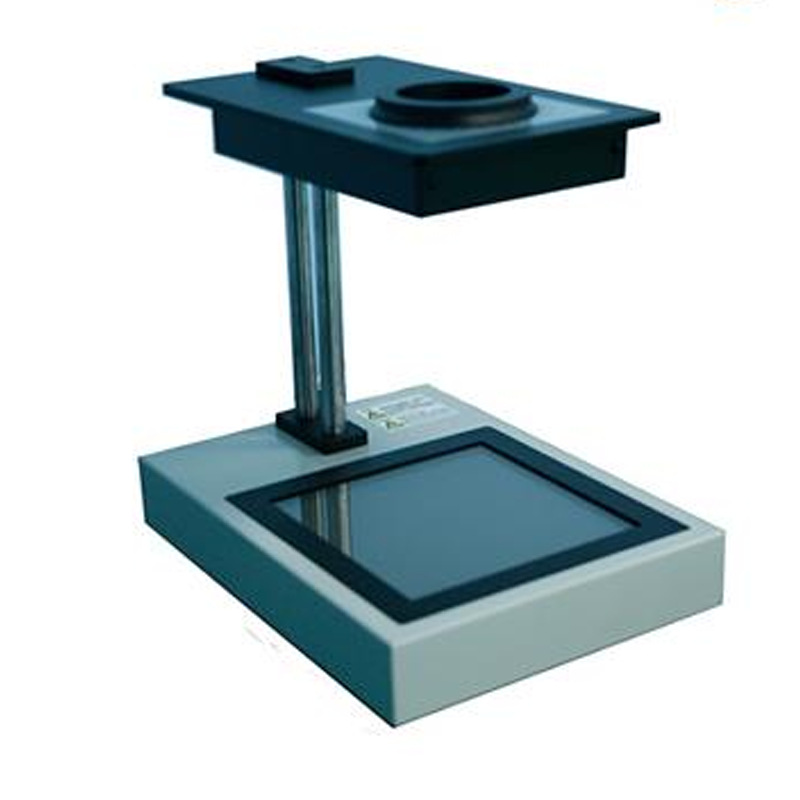

蓝宝石片应力仪PSV-413
本应力仪能提供均与的偏振场。 在偏振场下，良好的晶锭晶片能观察到规格的黑十字及外圈的同心圆状干涉纹。
当晶体局部规则的结构被破坏,产生的应力使得该位置上的光轴方向发生改变,光束通过此位置时,所得到的锥光图中的黑十字变形,因此可以通过观察晶体各个位置的锥光图来检测晶体的应力。
背景介绍
蓝宝石为单轴晶体,C轴为光轴。使用典型的平面偏振光干涉试验装置,晶体的光轴与切面垂直,并且和仪器的光轴平行。在偏振光场下,会产生干涉,形成锥光图。锥光图由黑十字和同心圆状的干涉色圈组成,干涉色圈以黑十字交点为中心(光轴出露点),成同心环状,干涉色圈的多少,取决于晶体的双折射率的大小及厚度。
适用范围:
合于检测灯等有复杂构造的产品。
检测高密度的塑料产品，如隐形眼镜等。
检测光学晶体，如氟化钙等。
设备规格:
1、偏光应力仪光场亮度≥120cd/m2 （LED灯10W）
2、偏光应力仪偏振元件任何一点的偏振度大于等于百分之九十九
3、该款应力仪偏振场200*200mm
4、偏光应力仪构造：检偏镜和起偏镜之间分别置入1/4波片及全波片（波长为565nm），波片的慢轴与起偏镜的偏振平面成90度
5、检偏镜最上面有旋转角度的测量装置（刻度值为1度，测量范围为180度）
技术参数:
| 序号 | 项目 | 参数 |
| 1 | 型号
|
PSV-413
|
| 2 |
尺寸
|
W280×D385×H390mm
|
| 3 |
重量
|
11Kg
|
| 4 |
测样有效长度
|
W200×D200mm
|
| 5 | 测量空间高度 |
max240mm
|
| 6 |
光源
|
暖白 LED 10W
|
| 7 |
电源
|
直流12V（带有220V适配器）
|
