厂家直销MG3000D多功能差动保护接线测试仪

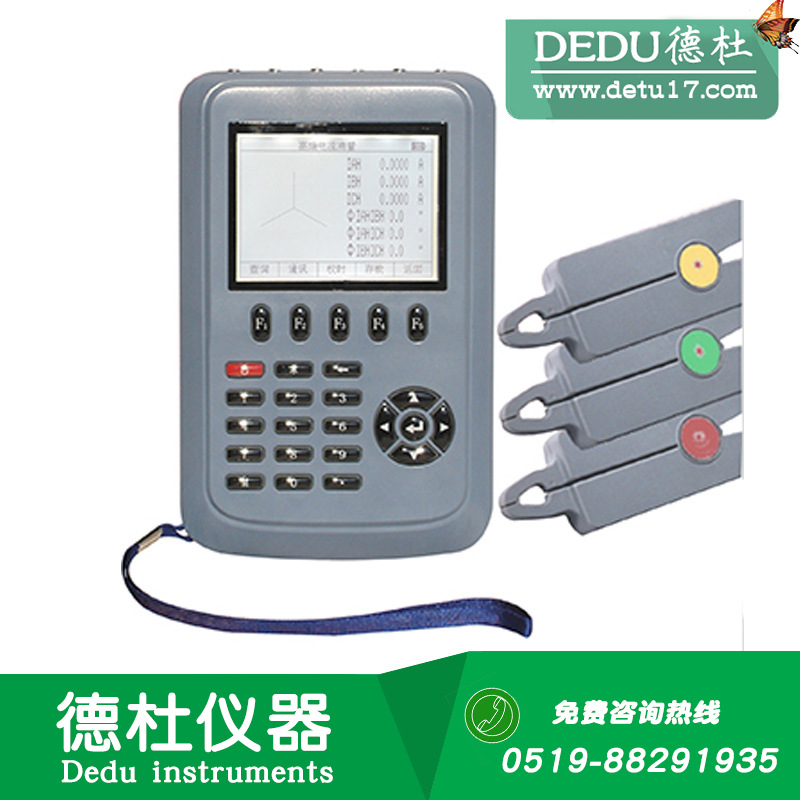

　　多功能差动保护接线测试仪 MG3000D

　　1. 采用3.4寸液晶显示器，界面显示直观；

　　2. 测量并显示三相电压、电流、相位及六角向量图；实时测量有功、无功功率、视在功率、频率及功率因数的分相及总和功率；

　　3. 两圈变及三圈变测量：九路电流相位关系显示及电流矢量和计算；

　　4. 分相测量、合成计算、现场检测差动继电保护线路两圈变Y/Y，Y/△，三圈变Y/Y/△接线状态，可分相检测A相高中低端电流值及角度（IAH、IAM、IAL）和B相高中低端电流值及角度（IBH、IBM、IBL)以及C相高中低端电流值及角度（ICH、ICM、ICL)，可合成高、中、低端9路电流的向量图，并可进行电流矢量平衡计算，为判别差动保护繁琐的接线判别提供了方便，并提高了工作效率；

　　5. 不接电压可直接测量电流间相位关系；

　　6. 仪器测量精度高，测量范围宽，体积小，重量轻，方便现场携带使用；

　　7. 双电源供电：测量端直接供电和高性能锂电池供电；

　　8. 锂电池供电时，仪器可连续工作18-30小时；待机时间≥60小时，充电次数≥500次；

　　9. 内置时钟芯片，可准确记录、显示测量时间；

　　10. 可将仪表测量数据成组上传至 PC 机，或形成打印报告存档；

　　11. 实现测试结果的浏览、查询功能，中文菜单与直接按键相结合，操作易学、易用；

　　12. 内设帮助菜单，便于现场使用操作；

　　13. 人性化设计，防脱落腕带，以防操作人员失手对仪器造成损坏；

　　14. 采用超小型结构设计，手持式，体积小，重量轻。

　　MG3000D多功能差动保护接线测试仪是集多功能测量、按键式操作、自动切换量程、实测数据保持、测量数组储存、配有通讯软件、可通过仪器接口上传数据，实现大容量存储、且可输出打印报表或向量图。该仪器具备智能化仪器的特点（测量/存储/查询/输出/打印等功能）。该仪表非常适合变电检修、继电保护等差动检测、启动试验现场使用。也适用于化工、冶金、矿山、铁路等大型企业自备电厂作为检修工具使用。

　　1. 检测继电保护和母差保护系统二次回路接线，读取各组CT之间的相位关系；

　　2. 测量Y/Y、Y/△、Y/Y/△两圈及三圈变二次保护回路接线测量，差流自动计算；

　　3. 自动判别线路正反相序；

　　4. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz)；

　　5. 感性和容性电路负载特性判别；

　　6. 检查变压器接线组别；

　　7. 作为漏电流表使用等。

　　注：可根据用户需求订制0.2级产品。

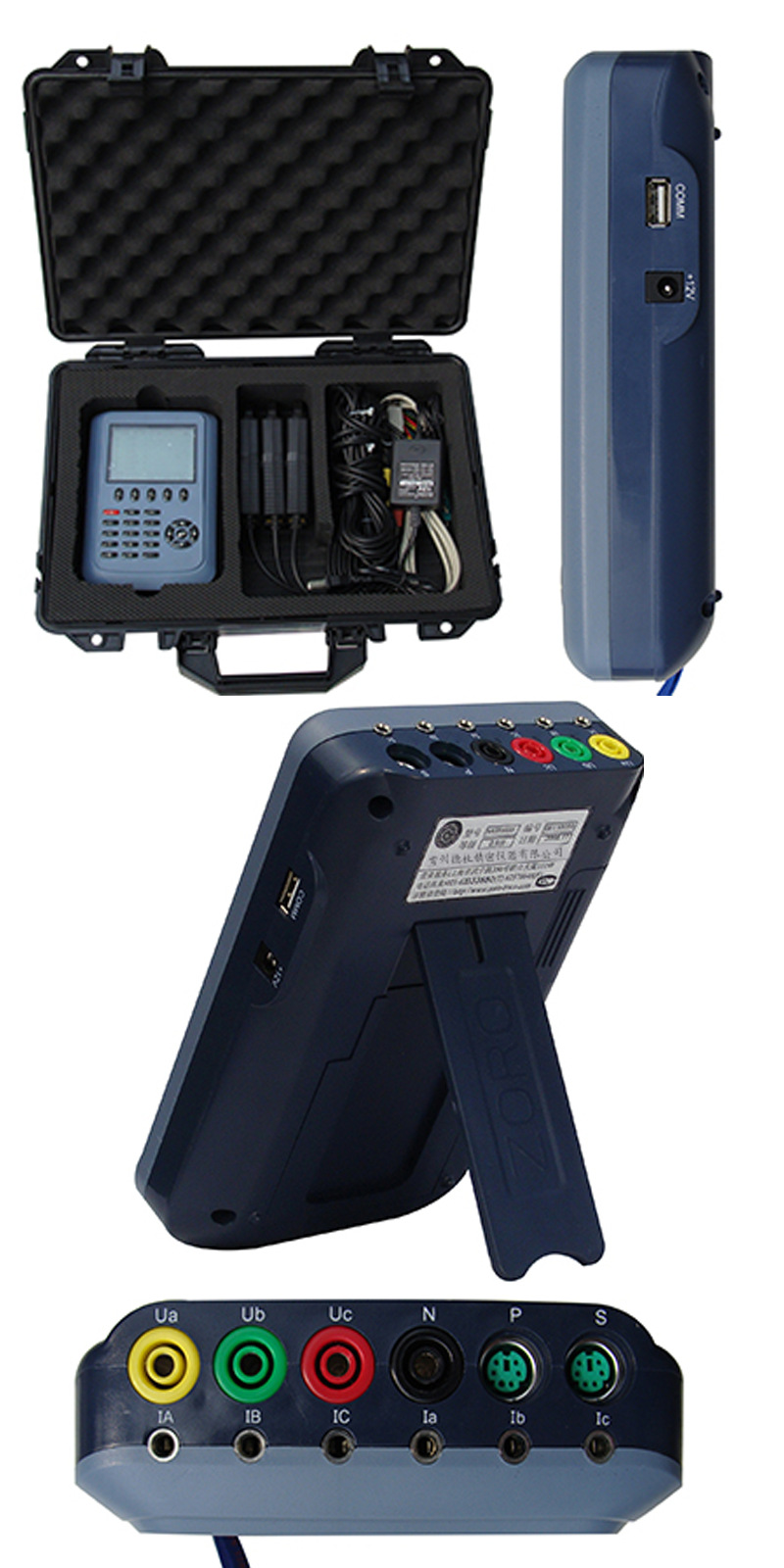

　　仪器配置1. 标准配置明细：

　　1) 主机 1台

　　2) 5A钳形电流互感器 3只

　　3) 电压测试线 1套

　　4) 电源适配器 1个

　　5) 数据管理软件及数据线 1套

　　6) 产品使用说明书 1份

　　7) 产品合格证/保修卡 1份

　　8) 安全防水机箱 1个

　　2. 选配件明细：

　　1) 备用锂电池

　　2) 微型打印机VMP02
