PGL-2 便携式气体分析化验设备

　　1 概述

　　1.1 产品特点

　　 我司生产的有便携式气体分析化验设备实现远程自动采取井下气样，避免人工到事故现场取样，避免次生事故发生同时重量轻，体积小，携带方便等优点。

　　1.2 主要用途及适用范围

　　远程自动采取井下气样，可燃、可爆、有毒、有害的井下场所。

　　1．3 执行标准：

　　1．Q/LT-18-2009

　　2．防爆型式：矿用本质安全型。

　　防爆标志：ExibI。

　　1.4 使用环境条件

　　室内、通风良好、无尘

　　湿度≤80%RH

　　温 度： （0 ~ 40）℃；

　　1.5 安全

　　a) 应装设在空气流通之场所；

　　b) 使用中的便携式气体分析化验设备不能移动；

　　c) 远离火源、高温源；

　　d) 与周围强壁、天花板等可燃性材料或不可燃性材料应保持之安全距离；

　　2 原理与结构

　　井下有毒气体经过束管，速管通过真空泵，真空泵的硅胶管进入到CD4气罩上、就可化验气体成分。

　　设备主要由箱体、CD4、锂离子电池、真空泵、按钮开关、充电器等组成。

　　3 主要技术参数

　　a、 化验气体种类：CO、CO2、CH4、O2、H2S.

　　b、 启动时间：从开机到稳定小于2分钟;；

　　c、 分析时间：一次进样，可在100S内完成分析数据;

　　d、 工作站及显示：带液晶显示屏，可现场操作；

　　e、 供电方式：锂电供电

　　f、 远距离自动采样2km.。

　　4 操作

　　A、 把束管的一头送到有毒气体井下；

　　B、 束管的另一头接到化验设备的进气口上；

　　C、 把设备上的气路一就、硅胶管接到CD4标气罩上；

　　D、 把标气罩安装到CD4上；

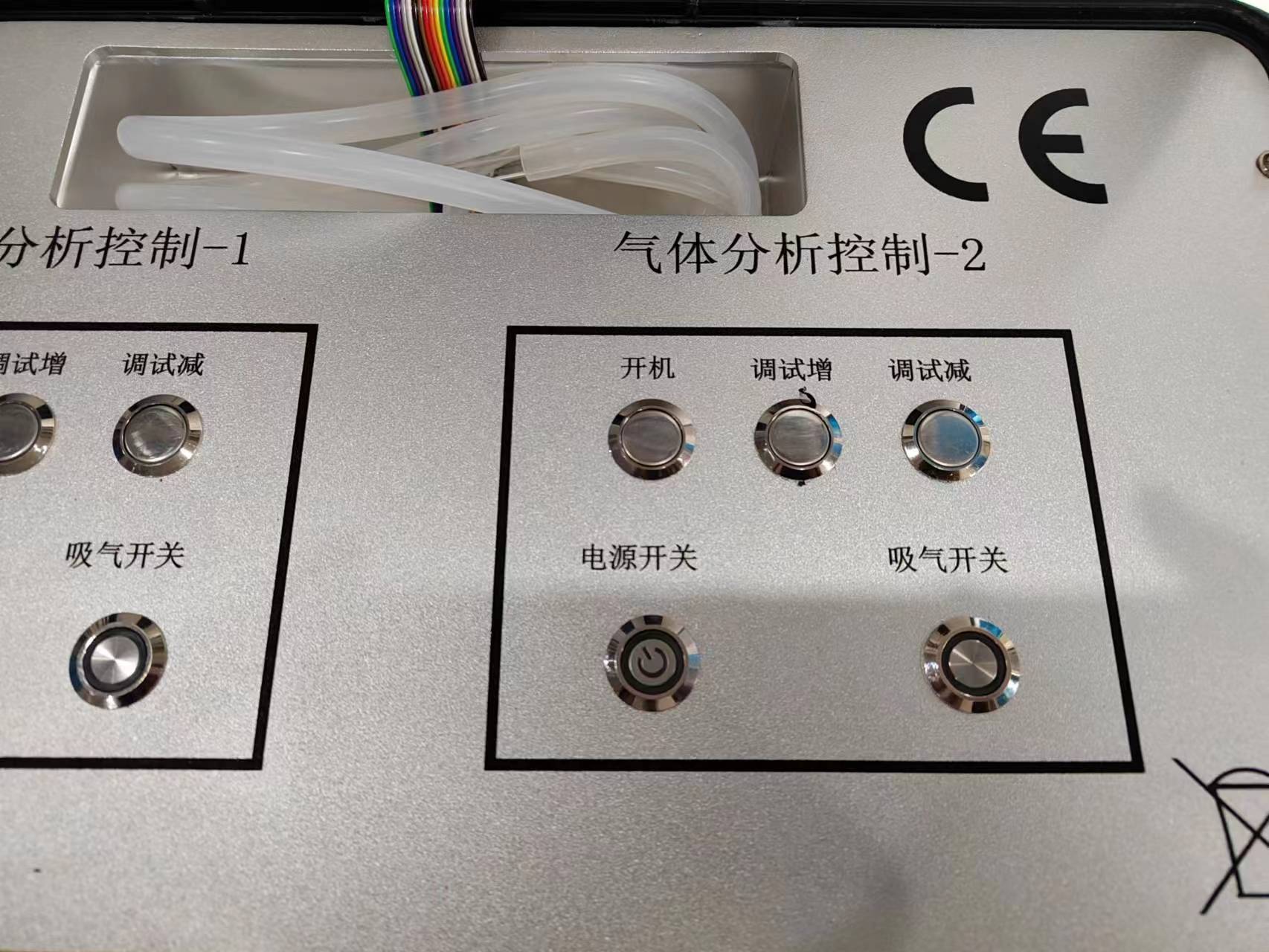

　　E、 打开控制1内的开机键（常按4S以上）；

　　观察CD4上的数据是否归零

　　（具体操作如下：

　　开机

　　在关机状态下长按■开机按钮超过4秒便可开机，屏幕会依次显示公司图标、产品型号界面，约持续10秒钟后进入检测界面，见下图。

　　界面可显示4种气体当前环境浓度值，环境温度以及电池电压。

　　注：1. 如果长期不使用则开机后显示的数值需要稳定一段时间通常3分钟后显示数据稳定真实。

　　2. 开机后如果不按按键则持续5分钟后液晶背光关闭；持续20分钟后仪器则自动关机；如果取消自动关机则长按仪器右边的两个按键当出现长鸣时即可消除关闭模式，但是必须每次开机后均要重新操作。

　　3. 当电池电压的图标小于两个格时仪器采用间隔20秒发出两声短鸣声音提示电压低，过低时则仪器自动关机。

　　5.2关机

　　在气体检测界面状态下长按■开机按钮超过4秒，即可关机。

　　5.3报警

　　设备在检测到气体浓度超过设备中预先设定的报警值后会根据情景模式发出相应的报警，例如分别打开报、蜂鸣器，报警时设备将闪烁报，以及发出可变声调的报警音。
