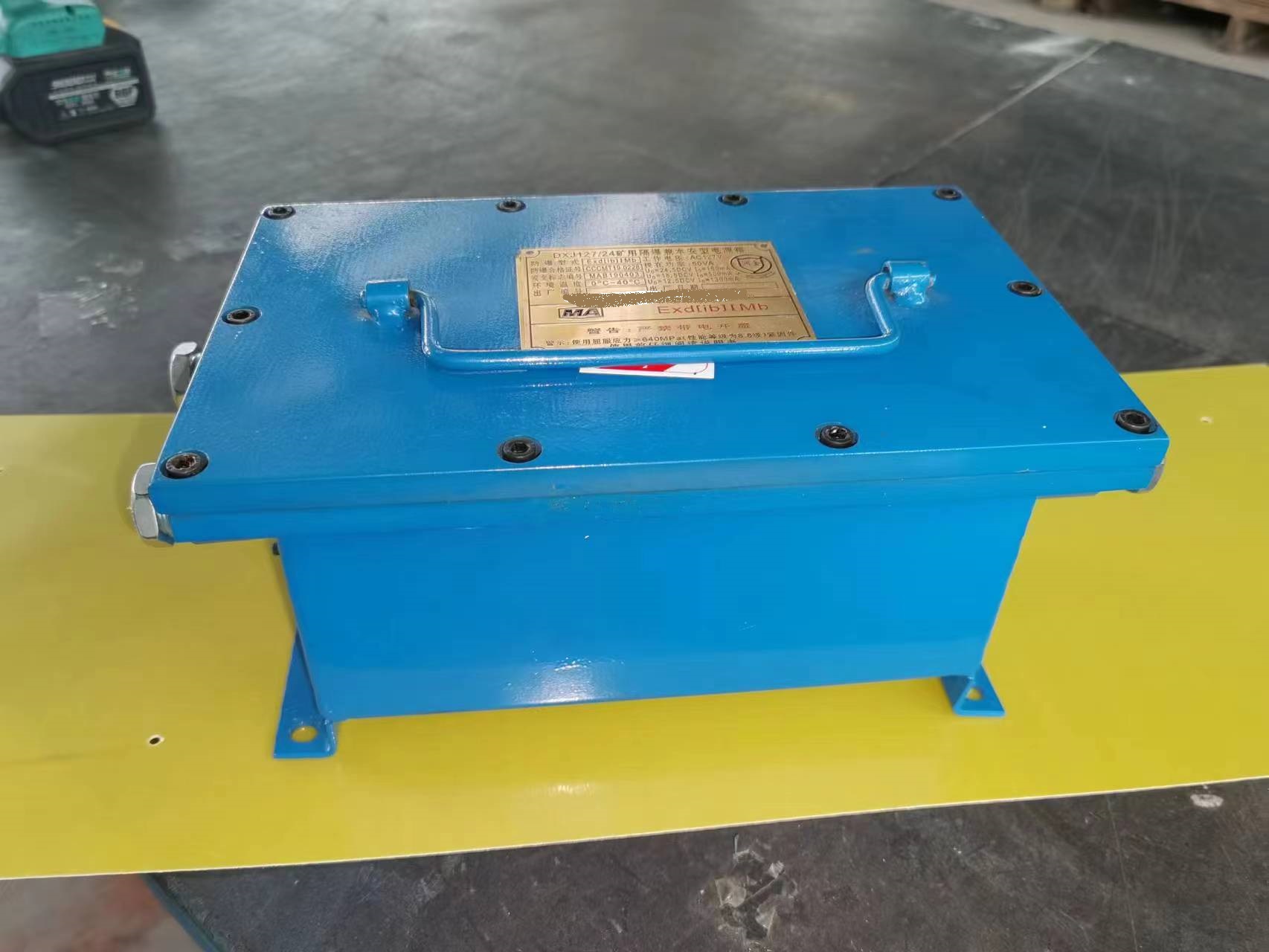

DXJ127/24矿用隔爆兼本安型电源箱

　　DXJ127/24矿用隔爆兼本安型电源箱

　　1概述

　　DXJ127/24矿用隔爆兼本安型电源箱（以下简称电源箱），适用于煤矿井下有瓦斯、煤尘爆炸危险的环境中使用。该电源可以为沿线配接设备提供1组本安直流电源和本安非安转换功能。电源箱严禁带电开盖!!!

　　1.1防爆型式

　　矿用隔爆兼本安型，标志为“Ex d [ib]ⅠMb”。

　　1.2型号意义

　　DX J 127 / 24

　　额定输出电压

　　额定工作电压

　　隔爆兼本安型

　　电源箱

　　2环境条件

　　2.1电源箱在下列环境条件下应能正常工作：

　　a)环境温度：0℃～+40℃；

　　b)平均相对湿度：不大于95% RH（+25℃）；

　　c)大气压力：86kPa～106kPa；

　　d)无显著振动和冲击的场合；无直接滴水、淋水的场合；

　　e)煤矿井下在有甲烷、煤尘爆炸性混合物，但无破坏绝缘的气体或蒸汽的场合。

　　2.2电源箱能承受的最恶劣贮运气候条件为：

　　a)高温：+60℃；

　　b)低温：-40℃；

　　c)平均相对湿度：95%（+25℃）；

　　d)振动：50m/s2；

　　e)冲击：500 m/s2。

　　3工作方式

　　连续工作。

　　4技术特性

　　4.1输入电源：AC127V。

　　4.2输入电源范围：75%～110%。

　　4.3输入视在功率：≤50VA。

　　4.4主要技术参数

　　表 1

　　标称电压 DC12V

　　最小输出电压 ≥10V

　　输出电压 ≤12.5V

　　额定工作电流 550mA

　　周期与随机偏移峰峰值 ≤250mV

　　输出电流 ≤1.3A

　　短路电流 ≤30mA

　　4.5控制输出性能

　　a) 一路本安控制输入信号：无源接点型，≥90kΩ对应逻辑“0”，≤300Ω对应逻辑“1”；

　　b)控制输出信号：一路非安继电器输出，接点容量：AC127V/2A（阻性负载），接触电阻≤0.5Ω。

　　4.6功能

　　a) 具有1路DC24V直流电源输出，供电池充电使用；1路DC12V直流电源输出；

　　b) 具有限流和短路保护功能，故障撤消后能自动恢复；

　　c）具有通过本安接点输入控制非安继电器输出功能。

　　5结构特征与工作原理

　　5.1电源由隔爆箱和内部电路组成。

　　5.2工作原理: 外接127VAC经变压器、浪涌吸收模块和电源滤波器后再经端子输入整流桥电源模块得到24V DC,再经双重保护模块由端子输出满足性能要求的电源。

　　6接线

　　a)电源端子为AC127V电源进线端子排，两端子之间相同电压等级才能连接在一起。

　　b)一路本安电源VCC12V+,GND12V-输出、本安信号输入、非安节点输出，直接使用电路板模块上的接线端子对外接线。

　　7使用注意事项

　　7.1接线前应将与本产品有电气联系的其它电路断电。

　　7.2在使用和维修时，不得改变本安和与本安电路有关的电气元件的型号、规格及其参数！！！。

　　7.3按第6条要求正确接线。

　　7.4电缆接好后盖好盖，拧紧螺钉，然后拧紧电缆压紧螺母。

　　7.5断电后方能开盖，严禁带电开盖。开盖时注意保持隔爆面清洁，防止碰伤。隔爆面加204防锈油。

　　7.6外壳接地。

　　8故障分析与排除

　　注意电源发生故障，检查前必须先切断电源方能开盖检查，严禁带电开盖！！！。

　　故障分析与排除见表2

　　表2 故障分析与排除

　　故障现象 原因分析 排除方法 备注

　　没有电压输出

　　指示灯不亮 没有来电 检查127VAC交流电源及接线 /

　　线路短路 检查127VAC接线 /

　　输出电压偏低或无 超负荷 减少负荷 /

　　9保养、维修

　　只要安装正确电源可以长期使用，定期清除隔爆箱上的灰尘。

　　10运输

　　包装后的产品，在避免雨雪直接淋袭的条件下，可适用水运、陆运及空运等各种运输方式。
