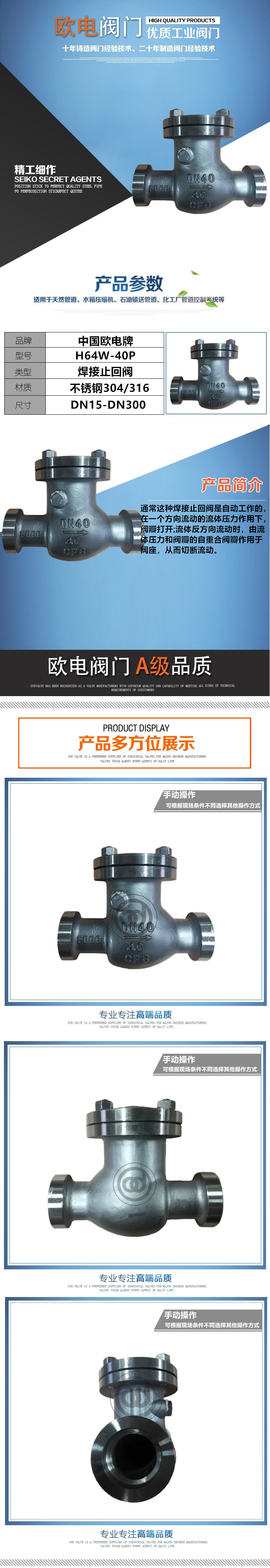

H64W 焊接止回阀 旋启式 SW承插焊

　　焊接止回阀

　　H64W焊接止回阀，驱动方式可选用无驱动，连接方式可选用法兰、焊接，结构形式可选用升降式、旋启式，密封结构可选用软密封、硬密封，压力范围PN0.1-32Mpa，公称通径为DN15-600mm，材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。

　　焊接止回阀工作原理:

　　止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

　　焊接止回阀结构特点:

　　焊接止回阀一般分为升降式、旋启式等几种类型；焊接连接方式可分为：SW承插焊，BW对焊等。

　　升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中心线作升降运动，动作可靠，但流体阻力较大，适用于较小口径的场合。升降式止回阀可分为直通式和立式两种。直通式升降式止回阀一般只能安装在水平管路，而立式升降止回阀一般应安装在垂直管路。

　　旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀;多瓣旋启式止回阀适用于大口径管道路。

　　1、 阀瓣整体淬火，并能在阀体上下移动，介质倒流时，借介质压力和弹簧自动阀瓣关闭。

　　2、 阀体、阀盖均为模锻件。

　　3、 阀座上的密封面采用钴基硬质合金等离子喷焊面成。耐磨、抗擦伤性能好。

　　4、止回阀应安装在水平管道上介质流向从下往上流(正流)。

　　电站止回阀和其他阀门的区别:

　　1.产品设计制造按E101和JB/T3595-93标准的规定，结构合理，性能优良，造型。

　　2.阀门中腔采用压力自紧式密封结构，介质压力越高,密封性能越好。

　　3.支管两端为对焊连接，适应不同的接管要求。

　　4.阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

　　5.采用耐热合金钢制造,安全可靠,性能稳定,特别适用于高温高压管路。

　　焊接连接的止回阀适用于公称压力PN20.0~32.0Mpa，工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为:水、油品、蒸汽等。

　　H64W焊接止回阀执行标准:

　　1.设计制造与验收按火力发电阀门标准ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531标准规定。

　　2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221标准规定或按用户要求。

　　3、压力-温度等级按E101、JB/T3595 API598 GB9131 标准规定。

　　4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25标准规定或按用户配管尺寸要求

　　焊接止回阀的安装应注意以下事顶:

　　1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。

　　2、安装时注意介质流动的方向应与阀体所票箭头方向一致。

　　3、升降式垂直瓣止回阀应安装在垂直管道上。

　　4、升降式水平瓣止回阀应安装在水平管道上。

　　H64W焊接止回阀执行标准:

　　1.设计制造与验收按火力发电阀门标准ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531标准规定。

　　2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221标准规定或按用户要求。

　　3、压力-温度等级按E101、JB/T3595 API598 GB9131 标准规定。

　　4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25标准规定或按用户配管尺寸要求

　　H64W焊接止回阀结构特点:

　　1、 阀瓣整体淬火，并能在阀体上下移动，介质倒流时，借介质压力和弹簧自动阀瓣关闭。

　　2、 阀体、阀盖均为模锻件。

　　3、 阀座上的密封面采用钴基硬质合金等离子喷焊面成。耐磨、抗擦伤性能好。

　　4、 应安装在水平管道上介质流向从下往上流(正流)。
