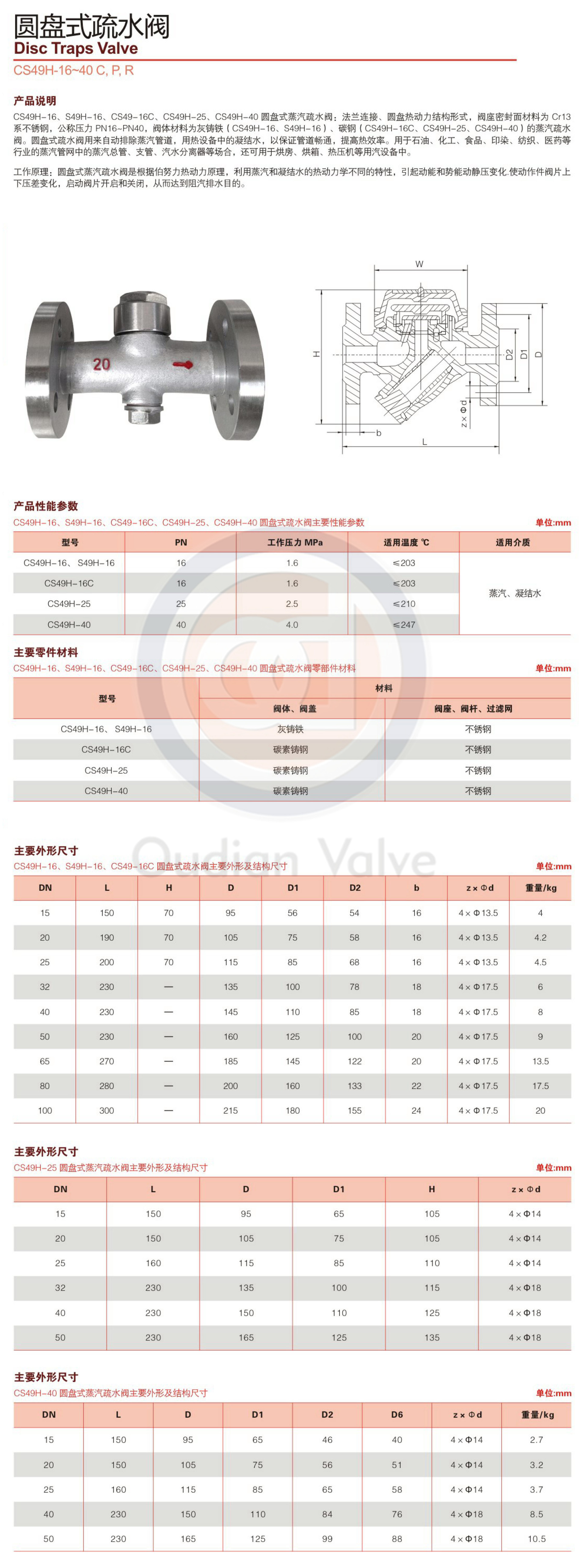

热动力疏水阀 圆盘式疏水阀 CS49H

　　热动力疏水阀

　　热动力式疏水阀是一种非常结实且工作方式简单的疏水阀。这种疏水阀靠闪蒸蒸汽经过疏水阀时产生的动力作用工作，如图1所示，wei一的活动部件是位于控制室内平面上的一个碟片。在启动阶段，由于压力的作用，碟片被顶起，冷凝水和空气越过内侧阀座经碟片下部从外围出口的三个小孔排出热动力式疏水阀内有一个活动阀片，既是敏感件又是动作执行件。根据蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。漏汽率3%，过冷度为8℃-15℃。

　　工作原理当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽随后排放，因蒸汽比凝结水的体积和流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当热动力式疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放,循环工作，间断排水。

　　疏水阀是用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀门。

　　在这种情况下，疏水阀zui重要的功能有以下三个方面：疏水阀的功能 使用和利用蒸汽的设备上只需要蒸汽。在这种设备内肯定要产生凝结水，凝结水则成为有害的流体，同时还混入了空气和其他不可凝气体，成为引起设备产生故障和降低性能的原因。

　　(1)能迅速排除产生的凝结水。

　　(2)防止蒸汽泄漏。

　　(3)排除空气及其他不可凝气体。

　　热动力式疏水阀的优点：

　　1、热动力式疏水阀无需调整或改变内部件即可在整个工作范围内工作。

　　2、结构紧凑、简单、重量轻，就其尺寸而言排量大。

　　3、热动力式疏水阀可用于高压和过热蒸汽，抗水锤和震动，不锈钢结构可抗冷凝水腐蚀。

　　4、热动力式疏水阀不会被冰冻损坏，但当碟片处于垂直方向且直排大气时碟片边缘容易磨损。

　　5、由于碟片是wei一的运动部件，维护起来很方便，无需从管道上拆下疏水阀。

　　6、疏水阀开关时发出清脆的“咔嗒”声，可很容易监试疏水阀的工作状态。

　　热动力式疏水阀的缺点：

　　1、热动力式疏水阀不能在低压差下工作，因为在这种情况下，碟片下面的流速较低，不足以产生低压。

　　2、疏水阀的进口压力不能太低（一般不低于0.25 bar g），且背压不能高于进口压力的80%。

　　3、热动力式疏水阀在启动阶段如果进口压力增加较慢，可排放大量空气，但是，若压力增加较快，空气流速过快就会像蒸汽那样形成气阻，这样就要和其并联安装一个热静力式排气阀。如今的热动力式疏水阀，有了内置的防气阻碟片，这样碟片上部的空气就能排放掉，不会形成气阻。

　　4、该疏水阀排放时，有噪声，不能用于某些场合，如医院的病房或手术室。但可以在疏水阀上安装消音器，能大大降低噪声。应该注意，热动力式疏水阀选型不能过大，否则会动作过频，增加磨损，主管疏水要安装低排量的疏水阀，并要正确安装集水槽。
