ZAZP-16电动单座调节阀
产品特点
· ZAZP系列单座调节阀配DKZ直行程电动执行器，安装维护方便，经济适用。
· 如果用户对调节精度要求不太高，可选ZAZP系列单座调节阀。
· 单座调节阀的泄漏量极小，是对泄漏量要求较高的客户的不错选择。
主要参数
阀体材质：铸铁、铸钢、铸不锈钢等
压力等级：1.6Mpa 4.0Mpa 6.4Mpa
联接形式：法兰联接按JB79-59
温度范围：常温型-20—230℃ 散热片型-60—450℃
作用形式：电开或电关
流量特性：等百分比、线性
泄漏 量：单座阀：0.01%×额定Kv
执行器主要参数
· 输入、输出信号：4～20mA DC 或0～10mA DC；
· 输入通道电阻： 250欧姆；
· 基本误差： ±2.5%；
· 死 区： ≤3%（可根据系统要求调整）；
· 电源电压： 单相220V 50Hz；
· 工作环境温度： -10℃～+55℃
· 工作环境湿度： ≤95%，周围空气不含有腐蚀性质；
BELLAZP、ZAZP单座阀规格参数表
| 公称通径DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
| |||
|
阀芯直径 （mm）
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数 Kv
|
1.2
|
2
|
3.2
|
5
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
700
|
1100
|
|
公称压力PN MPa
|
1.6 4 6.4
| |||||||||||||||
|
配DKZ执行器型号
|
DKZ-4100
|
DKZ-4200
|
DKZ-4300
|
DKZ-5400
|
DKZ-5500
|
DKZ-5600
| ||||||||||
|
配BELL执行器型号
|
BELL-A+Z64
|
BELL-A+Z160
| ||||||||||||||
|
额定行程 （mm）
|
10
|
16
|
25
|
40
|
60
|
100
| ||||||||||
|
流量特性
|
等百分比 直线
| |||||||||||||||
|
作用方式
|
电开 电关
| |||||||||||||||
|
温度范围
|
常温型-20～200℃ 散热片型-60～450℃
| |||||||||||||||
注：大口径单座调节阀可根据用户要求订做。
有关执行器的描述，请参见“阀门执行器”部分。

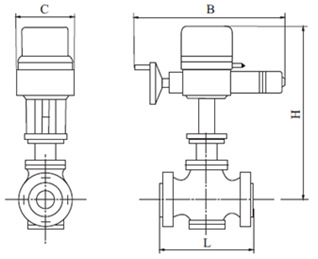

外形尺寸图表（配DKZ直行程电动执行器）
