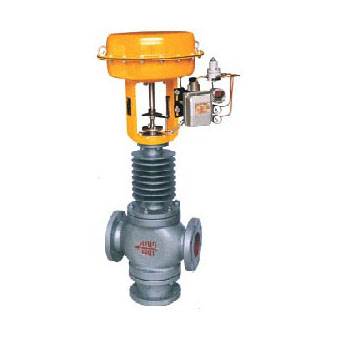

一、ZMAQ气动薄膜三通调节阀 产品概述
重庆大才阀门气动薄膜三通调节阀采用双阀芯上下导向结构，配用多弹簧执行机构，阀体为四通结构，即一进二出（分流型），二进一出（合流型），从而达到流体混合升温或降温作用，或流体不等呈分流，满足不同工况的使用要求。该阀体具有结构紧凑、里呈轻、动作灵敏、压降损失小、允许压新式高、阀容呈大、流呈特性和维护方便等优点，可用于各种不同的的工作条件，特别适用于石油工业热交换器的温度控制系统和其他各行业的自动化控制。该阀有合（分）流普通型、合（分）流高温型等多种型式。产品公称 压力等级有户PN1.6、4.0、6.4；阀体公称通径范围DN25~400；泄漏等级有II级、IV级；流呈特性为直线和等百分比。多种品种规格可供选择。
二、ZMAQ气动薄膜三通调节阀 性能参数
| 阀座直径mm
|
合流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
|
200
|
250
|
300
| |
|
分流
|
80
|
100
|
125
|
|
200
|
250
|
300
| |||||||
|
额定流量
|
合流
|
8.5
|
|
21
|
34
|
52
|
85
|
125
|
210
|
340
|
535
|
800
|
1260
| |
|
系数kv
|
分流
|
85
|
125
|
210
|
340
|
535
|
800
|
1260
| ||||||
|
公称压力MPa
|
1.6，4.0，6.4
| |||||||||||||
|
行 程mm
|
|
25
|
40
|
60
|
100
| |||||||||
|
流量特性
|
直线
| |||||||||||||
|
介质温度℃
|
-20～200、-40～+250（常温型）、-40～315（中温型）
| |||||||||||||
|
法兰尺寸
|
铸铁法兰尺寸按JB78，铸钢法兰尺寸按JB79
| |||||||||||||
|
法兰型式
|
法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
| |||||||||||||
|
阀体材质
|
HT200,ZG230-450、ZG1Cr18Ni9
| |||||||||||||
|
阀芯材质
|
1Cr18Ni9
| |||||||||||||
|
上阀盖型式
|
普通式（常温型），热片式（中温型）
| |||||||||||||
|
可调比
|
30：1
| |||||||||||||
