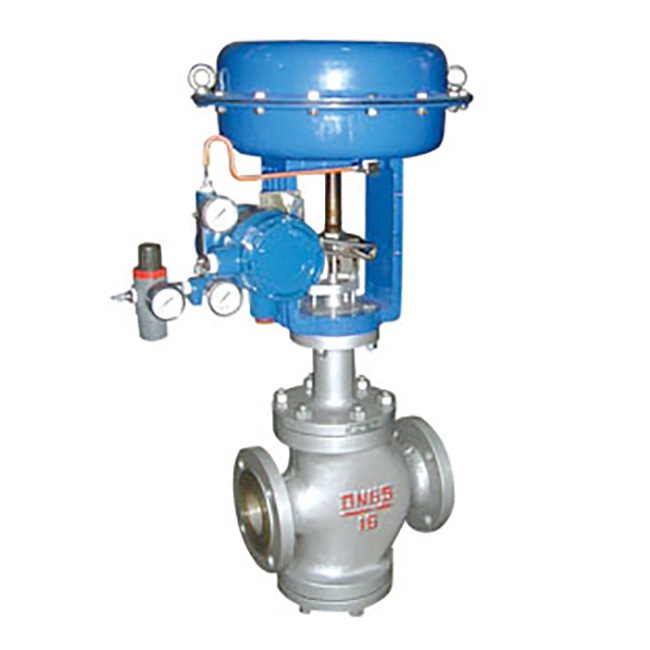

气动双座高温高压调节阀
ZMABP、ZMABN型气动薄膜直通双座调节阀采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性、拆装方便等优点。广泛应用于控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。
气动双座高温高压调节阀结构特点：
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
膜 盖：A3
波 纹 膜片：丁腈橡胶夹增强涤纶织物
弹 簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
软密封阀芯：增强聚四氟乙烯
气动双座高温高压调节阀技术参数：
| 公称通径DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
| 额定流量系数Kv | 单座 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 700 | 1100 | |
| 双座 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 2700 | |
| 额定行程L（mm） | 16 | 25 | 40 | 60 | 100 | |||||||||
| 膜片有效面积Ae（cm2） | 280 | 400 | 600 | 1000 | 1600 | |||||||||
| 公称压力PN（MPa） | 1.6、4.0、6.4 | |||||||||||||
| 固有流量特性 | 直线、等百分比 | |||||||||||||
| 固有可调比R | 50：1 | |||||||||||||
| 信号范围Pr（KPa） | 20～200、40～200、20～60、60～100、80～240 | |||||||||||||
| 气源压力Ps（MPa） | 0.14～0.4 | |||||||||||||
| 允许泄漏量 | Ⅳ级（单座）、Ⅲ级（双座） | |||||||||||||
| 工作温度t（℃） | 常温型 | -20～200、-40～250、-60～250 | ||||||||||||
| 散热型 | -40～450、-60～450 | |||||||||||||
| 高温型 | 450～650 | |||||||||||||
| 低温型 | -60～-100、-100～-200、-200～-250 | |||||||||||||
