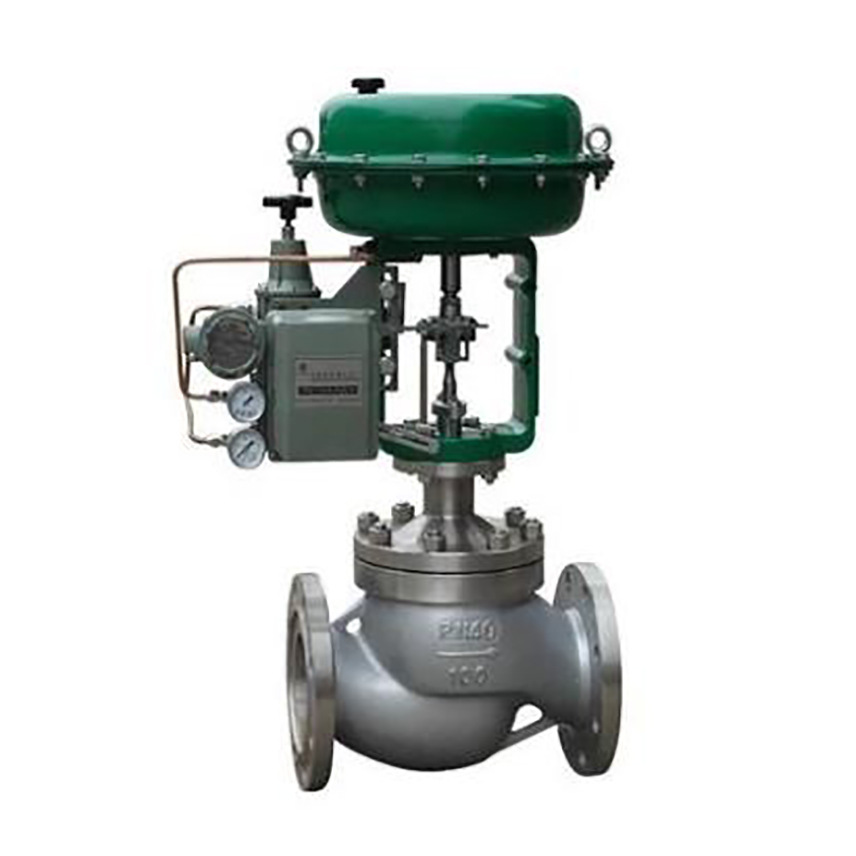

ZJHM气动薄膜单座套筒调节阀
气动薄膜套筒调节阀 概述：
ZJHM系列气动薄膜套筒调节阀因为其稳定性好、维护简单而广泛应用，可设计成平衡式消除了阀瓣上的大部分静态不平衡力，并有一定的阻尼作用，可以减小流体流动引发振动，能用于压差相对较大的场合，可选择多弹簧气动簿膜机构或电动执行机构等。
ZJHM型气动套筒调节阀形小、体轻、高性能、大容量，是新一代通用调节阀产品。它广泛应用于石化、轻纺等行业中，一般流体介质和工艺条件，且安装空间紧凑的自动控制系统。
气动套筒调节阀由新型的气动多弹簧簿膜执行机构和低流阻套筒阀组成。特点如下：
1、采用平衡型阀芯，不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10dB左右。
4、结构简单，装拆维修方便。
气动薄膜套筒调节阀 技术参数及性能：
阀体部分：
| 阀体型式： | 直通铸造球型阀 |
| 公称通径： | DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
| 公称压力： | PN 1.6、2.5、4.0、6.4、10.0Mpa |
| ANSI 150、300、 600Lb | |
| JIS 10K、20K、30K、40K | |
| 连接方式： | 法兰：FF、RF、RTJ、等 |
| 螺纹：（适用于 1”以下） | |
| 焊接：SW、BW | |
| 法兰距： | 符合IEC 534 |
| 阀盖形式： | 标准型、加长型（散热、低温、波纹管密封） |
| 填 料： | V型聚四氟乙烯、柔性石墨填料等 |
| 密封垫： | 金属夹石墨密封垫、聚四氟乙烯垫 |
| 执行机构： | 气动：多弹簧执行机构 、单弹簧执行机构 |
| 电动：3810L系列 、PSL系列 |
阀内部件：
| 阀芯型式： | 窗口式套筒 |
| 流量特性： | 等百分比、线性 、快开 |
| 内件材质： | 标准材质组合及使用温度、压力范围请参阅附录 |
