| 型号 |
MCP-T710 |
|
目的

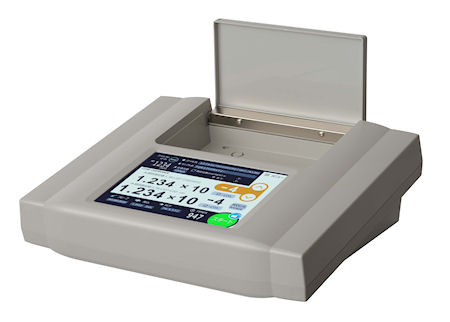

Loresta-GXII是一种测量电阻率的仪器，电阻率是材料的评估标准之一。
随着科学技术的进步，材料管理在研发、生产技术和质量控制中日益严格和高精度，变得越来越重要，使工作简单且时间短。 其中，电阻率（表面积、体积、电导率）是指示材料状态和性能的指标。 Loresta-GXII是一种通过修正因子轻松且准确测量电阻率的装置。
该装置采用符合JIS K 7194标准的测量方法，能够利用多种探针测量导电塑料、ITO薄膜和硅晶圆等多种材料。

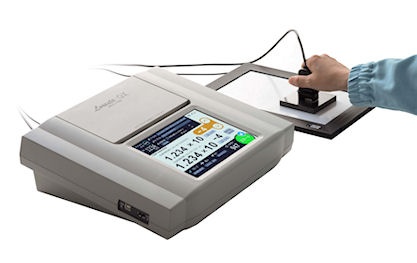

与传统的四端方法不同，测量目标无需制造电极;通过使用我们的各种四探头，电阻率测量只需一触即可完成。
主要测量目标
■ 导电塑料、电磁波屏蔽材料、硅晶圆、导电橡胶、
导电涂料、膏状物、墨水、金属薄膜、ITO玻璃、薄膜等。
返回顶部
特色
它能够在需要时、在需要时，高精度测量表面电阻率、体积电阻率（比电阻）和导电率。
测量范围10-4~107Ω和洛雷斯塔GP（10-3~107与（）
通过改变电流方向，可以进行硅晶圆的测量。
恒流变量函数（可通过微电流进行样品测量）
可输出2000个测量结果到USB存储器
通过采用触摸面板提升操作性
返回顶部
选项探针*GX探针无法连接到GXII上。
名称 / 产品缩写：
ASP探针用于GX，GP
RMH110
ASR探针用于GXII。
RMH501
规格：符合
JIS K 7194标准
针距：5毫米
针尖：0.37R×4件
弹簧压力：220克/件
应用：
导电塑料、导电涂料、薄膜等
特点：标准探头兼容
JIS K7194。
名称 / 产品缩写
GX用ESP探针，GP
RMH114，GXII
用ESR探针RMH502
规格：
针距：5毫米，
针尖：φ2毫米×4片
，弹簧压力：230克/件
，应用：非均质样品，如导电塑料与
碳粉、金属粉末等混合（尤其是注塑成型产品）
特点：
针尖直径为平坦的2毫米，便于显著电流流动。
名称 / 产品缩写
用于GX的LSP探针，GP
RMH116
用于GXII
RMH503的LSR探针
规格：
针距：5毫米
，针尖：球形D2毫米×4片，
弹簧压力：140克/件
，应用
：导电橡胶、薄膜及其他软样品
特点 销针呈球形，直径为2毫米，弹簧压力较弱，因此销钉不太可能陷入橡胶中。
名称 / 产品缩写
GX用PSP探针，GP
RMH112
PSR探头用GXII
RMH504
规格：
针距：1.5毫米，
针尖：0.26R×4片，
弹簧压力：95克/针，
应用：
薄膜、小样品、狭窄空间
特点 它是薄膜的标准探针，针脚较薄，针脚间距为1.5毫米。
名称 / 产品缩写
GX用QP2探针，GXII
RMH505用GP
RMH119
QR探头
规格：
针距：1.5毫米，
针尖：0.26R×4针
，弹簧压力：95克/针
，用途
：尤其适用于小样品或狭窄空间
方形类型。 与直列4针型号相比，电阻值约为一半，且手持型无法支持校正系数，因此不推荐采用。
名称 / 产品缩写
BSP探针用于GX，GP
RMH111
BSR探针用于GXII
RMH506
规格：销间距：2.5毫米，
销钉：0.37R×4件，
弹簧压力：170克/销，
应用：
测量两个独立点之间的距离以及前后间（层间电阻）
使用方法：将4销分
成两部分，左右手各握一根，像测试器一样测量。 GXII更方便，因为它能更方便地使用脚踏开关。
注意：电阻率无法测量
名称 / 产品缩写
GX的NSCP探测器，GP
RMJ202，GXII
RMH507的NSCR探测器
规格：针距：1.0毫米
，针尖：0.04R×4片，
弹簧压力：250克/针
，应用：仅适用于
硅晶圆，适用于表面坚硬光滑
的样品，如陶瓷。应用：
销材为碳化钨，锋利，弹簧压力强。
名称 / 产品缩写
GX
RMJ217（已停产）的TFP探针
规格：
针距：1.0毫米
，针尖：0.15R×4片，
弹簧压力：每件
50克，应用：硅
晶圆或玻璃基板薄膜
名称 / 产品缩写
GX用AP2探针，GXII
RMH508用GP
RMH333
AR探针
规格：
销间距：10毫米，
销钉φ2×2片，
弹簧压力：230克/件
，应用：
化学处理涂层
，如表面处理钢板和镁合金。应用。
由于双端子方法包含接触电阻，电阻值较高。 由于电阻值不正确，我不会将其转换为电阻率。 主要用于定性评估。
注意：电阻率无法测量
名称 / 产品缩写
探头用于GX，GP
探针
RMH118，BR探针用于GXII
RMH509
规格：
针尖：φ2×2片，
弹簧压力：200克/件
，应用：
双探
针，化学处理涂层两点之间的测量
，如表面处理钢板或镁合金。应用
由于双端子方法包含接触电阻，电阻值较高。 由于电阻值不正确，因此不会转换为电阻率。 主要用于定性评估。
注意：电阻率无法测量
注意：BSR探头、AR探头和BR探头只能用于测量电阻值。
探针检查器
名称 / 产品缩写
：探针检查器
RMH304
电阻值
：1.0Ω
应用
：ASR/ESR/LSR/ASP/ESP/LSP
名称 / 产品缩写
：探针检查器
RMH311
电阻值
：1.0Ω
应用
：PSR/PSP
名称 / 产品缩写
：探针检查器
RMH313
电阻值
：1.0Ω
应用
：适用于QR/QP2
名称 / 产品缩写
：探针检查器
RMH312
电阻值
：1.0Ω
应用：
NSCR/NSCP/TFP
名称 / 产品缩写
：探针检查器
RMH335
电阻值
：1.0Ω
应用
：AR/BR/AP/
名称 / 产品缩写
：脚踏开关
RMJ802
目的 / 规格
测量 启动/结束开关
或启动锁释放功能
规格
| 测量方法 | 恒流应用方法 / 四探头方法 |
|---|---|
| 数据显示 | 640×480点7.5英寸全彩TFT液晶触摸面板 |
| 变换器 | 上限和下限值可以分别设置 |
| 探针 | 专用探头：ASR、LSR、ESR、PSR、QR、BSR、NSCR、AR、BR |
| 数据输出 | USB存储器 |
| 电源 | AC85~264V 47~63Hz |
| 尺寸与重量 | W320×D285×H110mm<br>（打开储物箱时W320×D285×H200mm）约2.4公斤 |
| 标准装备 | ASR探头，4针探针检查器 |
返回顶部
测量范围与精度
| ＼ | 恒定电流值 | ||||||
|---|---|---|---|---|---|---|---|
| 1A | 100毫安 | 10mA | 1mA | 100μA | 10μA | ||
| 测量 指南
| 10-4 | ±（2.0%+30dgt） | |||||
| 10-3 | ±（2.0%+20dgt） | ±（2.0%+20dgt） | |||||
| 10-2 | ±（1.0%+ 5dgt） | ±（1.0%+ 5dgt） | ±（2.0%+20dgt） | ||||
| 10-1 | ±（1.0%+ 3dgt） | ±（1.0%+ 3dgt） | ±（1.0%+ 5dgt） | ±（2.0%+20dgt） | |||
| 100 | ±（0.5%+ 3dgt） | ±（0.5%+ 3dgt） | ±（1.0%+ 5dgt） | ±（2.0%+20dgt） | |||
| 101 | ±（0.5%+ 3dgt） | ±（0.5%+ 3dgt） | ±（1.0%+ 5dgt） | ±（2.0%+20dgt） | |||
| ＼ | 恒定电流值 | |||||
|---|---|---|---|---|---|---|
| 1mA | 100μA | 10μA | 1μA | 0.1μA | ||
| 测量 指南
| 102 | ±（0.5%+ 3dgt） | ±（0.5%+ 3dgt） | ±（1.0%+ 5dgt） | ±（2.0%+20dgt） | |
| 103 | ±（0.5%+ 3dgt） | ±（0.5%+ 3dgt） | ±（1.0%+ 5dgt） | ±（2.0%+20dgt） | ||
| 104 | ±（0.5%+ 3dgt） | ±（0.5%+ 3dgt） | ±（1.0%+ 5dgt） | |||
| 105 | ±（0.5%+ 3dgt） | ±（1.0%+ 3dgt） | ||||
| 106 | ±（1.0%+ 3dgt） | |||||
| 107 | ±（2.0%+ 5dgt） | |||||
