带座外球面轴承 法兰盘安装结构 重载低速工况适用 东莞华翼

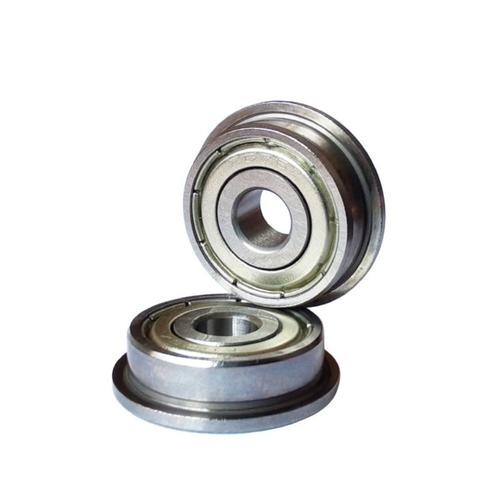

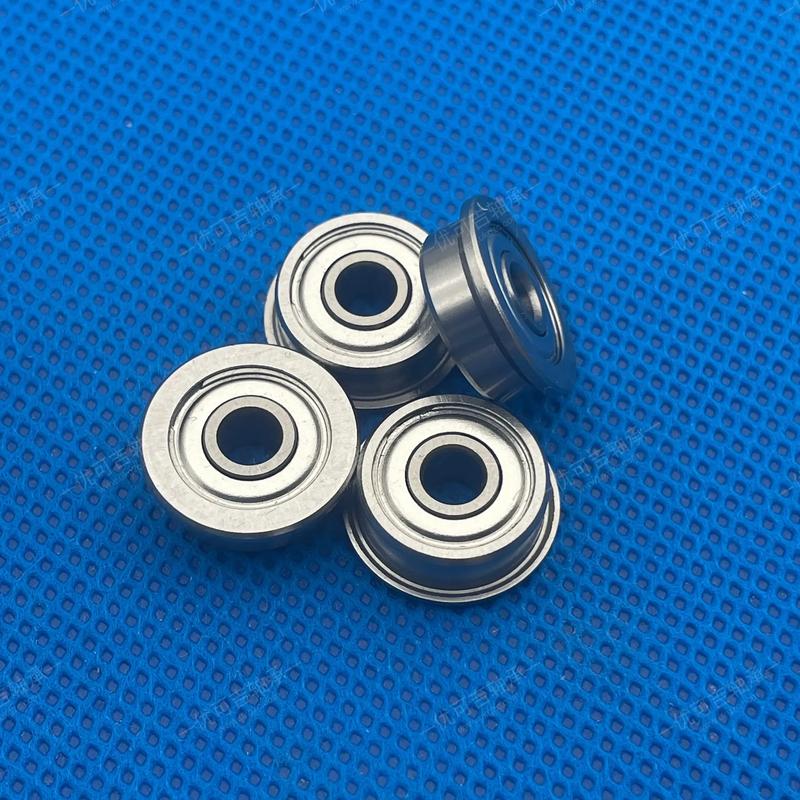

 法兰轴承是一种带有固定安装底座或法兰盘的滚动轴承组件，主要解决传统轴承在薄壁机架或不规则安装面上难以固定和对中的问题。它通过将轴承芯嵌入铸铁、铸钢或冲压钢板制成的法兰座中，利用法兰上的螺栓孔直接固定在设备机架上，简化了安装步骤并提高了支撑刚性。此类轴承广泛应用于农业机械、输送设备、食品加工机械及轻工纺织机械等中低速、中等载荷的传动部位，能够有效承受径向负荷及一定的双向轴向负荷，确保轴系在复杂工况下的稳定运行。

 该系列法兰轴承通常由外球面球轴承和铸造或冲压轴承座两部分组成。轴承芯多采用GCr15轴承钢制造，经过淬火和回火处理，硬度达到HRC60-65，具备良好的耐磨性和接触疲劳强度。法兰座材质常见为HT200灰口铸铁或Q235碳钢，表面经喷塑或镀锌防腐处理，适应潮湿或多尘环境。轴承内部通常配有防尘盖和密封圈（如橡胶骨架密封），防止灰尘、水分进入滚道。执行标准参照GB/T 7813-2017《外球面球轴承》及JB/T 8885-2018《带座外球面球轴承》，部分出口产品符合ISO国际标准，确保互换性与尺寸精度。

 在选型时，需重点考虑轴径尺寸、载荷大小、转速限制及安装空间。法兰轴承适用于轴径通常在12mm至100mm之间的传动轴，对于存在轴挠曲或安装不同心的工况，其外球面设计允许一定的自调心功能（通常±2°至±3°），补偿安装误差。与立式座轴承相比，法兰轴承更适合侧面安装或空间受限的水平轴支撑；与焊接式轴承座相比，法兰螺栓连接更便于拆卸维护。若工况涉及极高转速或精密定位，建议选用角接触球轴承或圆柱滚子轴承配合精密轴承座，而非此类调心结构。

 安装法兰轴承时，应确保安装面平整清洁，螺栓对角均匀拧紧，避免法兰座变形导致轴承卡死。日常维护中，需定期检查密封件是否老化破损，对于带有注油嘴的型号，应按规定周期注入锂基润滑脂，直至旧脂从密封处溢出为止，以排出杂质并补充润滑。常见故障包括异响、温升过高或振动加剧，多因润滑不良、密封失效进尘或螺栓松动引起。发现异常应及时停机检查，更换损坏的轴承芯或密封件，严禁在运转状态下进行加油或紧固操作，以延长法兰轴承的使用寿命。
