产品原理及介绍
BJT 系列是电缆供电轨道平车， 是将交流AC380V电缆线依靠平车上卷线装置的收放电缆实现平车供电， 卷线装置放置在轨道平车的下方，直接将电源通过交流控制系统控制电机的启动，停止，前进，后退等。
帕菲特电动平车，又称轨道搬运车、电动平板车、电平车、物料运输车、台车、过跨车、电动轨道车、地爬车等，是一种工厂内有轨电动搬运车辆，首先它是一种轨道型运输车辆，需要在地面上铺设轨道，轨道一般为工字型面接触道轨；其次它是电驱动车辆，在电机减速机驱动下自动运行。
再次它是一种平板车，台面平整无厢盖，特殊情况下也可以是非平面但无厢盖，车体无方向盘只有前进后退方向（即使转弯也得靠轨道转弯）。此种车辆具有结构简单、使用方便、承载能力大、不怕脏不怕砸、维护容易、使用寿命长等特点，因其方便、壮实、经济、实用、易清理等诸多优点，成为企业厂房内部及厂房与厂房之间短距离定点频繁运载重物的运输工具。
应用范围

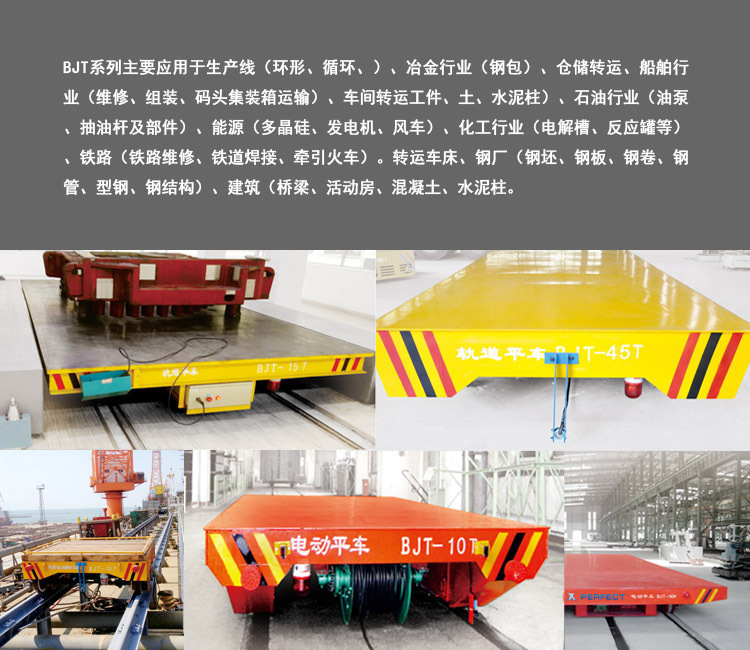

电动平车主要应用与动升降运水坯车等；砖厂、窑厂、耐火厂、陶瓷厂、焙烧厂等用的电动装窑车、电动出窑车等；工程、隧道、环卫用的电动运输车，电动自卸车，电动环卫清运车等。电动运输车和电动自卸车还应用于面粉厂，选矿厂，铸造厂，化工厂、炉料厂、养殖场等。
限位装置电动平板车供应集装箱搬运电动地轨工具车

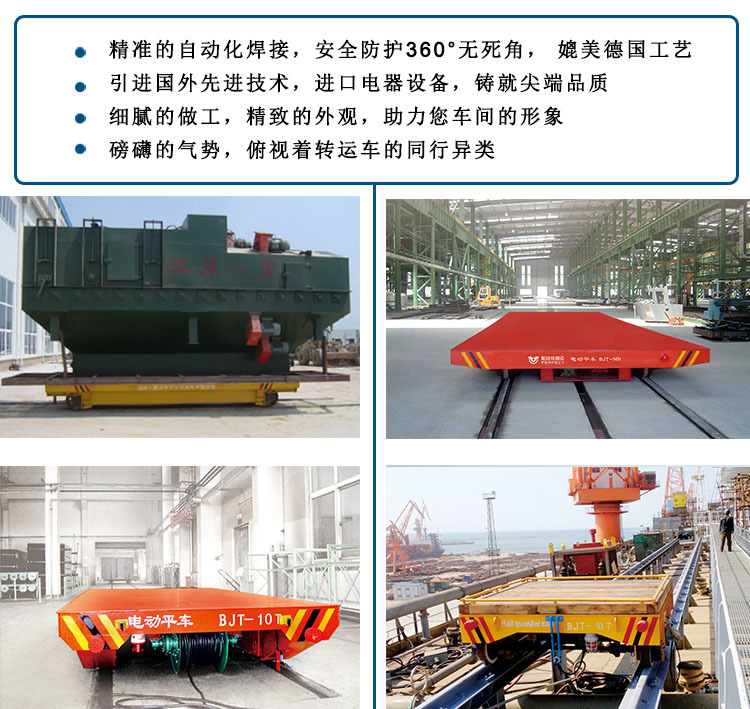

BJT系列卷筒供电电动平车，在电动平车上设有电缆卷筒，其电缆卷筒为磁滞耦合式， 确保电缆受力均匀不易拉坏。电缆卷筒380V供电给平车上YZ起重冶金用电机提供电力，电机拖动平车运 行。电动平车运行时电缆卷筒自动将电缆卷起或放出，受卷线筒供电长度影响。一般大运行距离小于 200m。该平车适应恶劣工况的起重冶金用，平车结构简单可靠，价格经济，轨道施工方便。
| ||||||||||
|
BJT 电缆卷筒供电 电动平车主要技术参数
| ||||||||||
|
型号
|
BJT
|
BJT-6
|
BJT-10
|
BJT-16
|
BJT-25
|
BJT-40
|
BJT-63
|
BJT-100
|
BJT-160
|
BJT-200
|
|
额定载重量（t）
|
6
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
200
| |
|
台面尺寸(mm)
|
长 L
|
3600
|
3600
|
4000
|
4500
|
5000
|
5600
|
6300
|
8000
|
8200
|
|
|
宽 B
|
2000
|
2000
|
2200
|
2200
|
2500
|
2500
|
2800
|
2800
|
2800
|
|
|
高 H
|
550
|
550
|
600
|
650
|
700
|
850
|
900
|
1150
|
1250
|
|
运行速度（m/min）
|
|
30
|
30
|
30
|
30
|
25
|
25
|
20
|
20
|
20
|
|
轮 距A（mm）
|
2000
|
2000
|
2200
|
2500
|
2800
|
3200
|
3600
|
4500
|
4500
| |
|
轨内侧距C（mm）
|
1435
|
1435
|
1435
|
1435
|
1635
|
1735
|
1850
|
2000
|
2000
| |
|
车轮直径 (mm)
|
300
|
300
|
400
|
400
|
500
|
600
|
700
|
700
|
700
| |
|
底部间隙 （mm）
|
50
|
50
|
50
|
60
|
60
|
60
|
60
|
70
|
70
| |
|
小转弯半径
|
30
|
35
|
50
|
55
|
60
|
80
|
100
|
100
| ||
|
电动机型号/功率（KW）
|
YZ132M1-6
|
YZ132M2-6
|
YZ160M1-6
|
YZ160M2-6
|
YZ160L-6
|
YZ160M2-6
|
YZ160L-6
| |||
|
|
2.2
|
3.7
|
5.5
|
7.5
|
11
|
2X7.5
|
2X11
| |||
|
电源供电方式
|
电缆卷筒
|
AC380V 3X2.5+1X1.5
|
AC380V 3X4+1X2.5
|
AC380V 3X6+1X4
| ||||||
|
推荐钢轨型号
|
P24
|
P38
|
P43
|
QU80
|
QU100
| |||||
|
车轮数量
|
4
|
4
|
4
|
4
|
8
|
8
| ||||
|
大轮压（t）
|
1.91
|
3.21
|
4.87
|
7.5
|
11.5
|
16.9
|
27.6
|
22.8
|
28.5
| |
|
参考重量（t）
|
3.4
|
3.72
|
4.2
|
6
|
8.5
|
11.4
|
15.2
|
25.5
|
31.5
| |
|
说明：1）其轨距、台面尺寸、额定起重量可根据用户需求另行设计、制造。
| ||||||||||
|
2）可选无线遥控装置
| ||||||||||
|
3）可选变频器调速电控,双速控制
| ||||||||||
|
4）运行距离小于20m时也可以按客户要求不用 电缆卷筒，改为托缆式（KTP）平车：
| ||||||||||
|
5) 路轨车来回走设定系统
| ||||||||||
|
6）路轨车遇人2米自动停车、报警
| ||||||||||
限位装置电动平板车供应集装箱搬运电动地轨工具车
限位装置电动平板车供应集装箱搬运电动地轨工具车
1、公司承诺，售出的搬运设备承重安全系数不低于50% ，载重安全系数150%。如果产品质量不达标，将承担为用户造成的一切损失。限位装置电动平板车供应集装箱搬运电动地轨工具车
2、免费为用户设计辅助装置与基础图，提供技术服务与技术图纸。免费为用户安装、调试，达到用户满意为止。
3、公司产品实行"三包"服务。
4、公司售后服务人员一天24小时全天候为用户服务，在接到用户有关产品一切问题的来电、来函或口头通知后，服务人员一定在4小时内予以圆满解答；如果产品发生故障时，一般故障服务人员一定在48小时内赶到现场，紧急故障一定在24小时内赶到现场，确保在短的时间内为用户排除一切故障。
5、公司产品自售出之日起，义务跟踪为用户全方位、多角度提供技术咨询、技术培训、技术服务以及帮助用户解决与产品有关的所有难题，直至用户满意为止。
6、公司售出的产品凡在质保期内（安装、调试、验收合格签字盖章后一年内），用户按照正确的操作规程操作，在正常使用过程中如因质量问题发生损坏、或不能进行正常工作时，免费为用户及时维修，如果经过维修仍达不到质量标准，将无条件为用户更换新产品，如果产品超过了质保期发生损坏，维修时只收零部件成本费。
7、对于投标产品在用户安装投运后，公司根据用户的时间安排免费进行运行测试，帮助用户建立起始运行档案。
8、公司将高效、认真负责、善始善终处理好有关产品质量的所有问题。限位装置电动平板车供应集装箱搬运电动地轨工具车
