产品原理及介绍

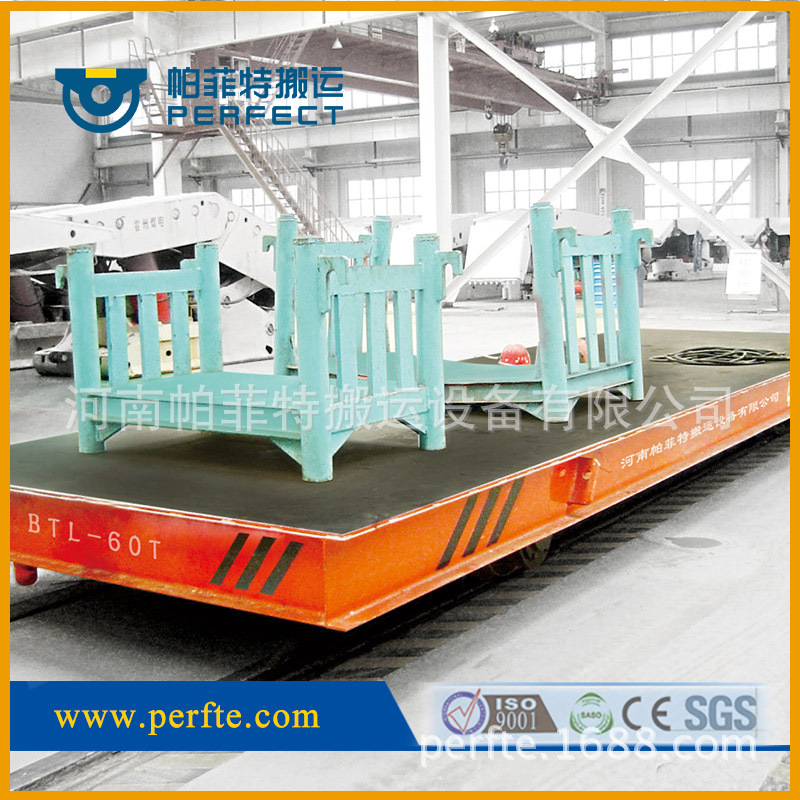

BTL 系列是拖电缆供电轨道平车，是将交流380V电缆线直接引入平车电气控制系统， 来控制平车的启动，停止， 前进，后退等。通过平车的移动来拖动放置在地面上的电缆实现平车供电，电缆线放置在两轨道中心，操作系统为低压36V电源控制。
帕菲特电动平车，又称轨道搬运车、电动平板车、电平车、物料运输车、台车、过跨车、电动轨道车、地爬车等，是一种工厂内有轨电动搬运车辆，首先它是一种轨道型运输车辆，需要在地面上铺设轨道，轨道一般为工字型面接触道轨；其次它是电驱动车辆，在电机减速机驱动下自动运行。
再次它是一种平板车，台面平整无厢盖，特殊情况下也可以是非平面但无厢盖，车体无方向盘只有前进后退方向（即使转弯也得靠轨道转弯）。此种车辆具有结构简单、使用方便、承载能力大、不怕脏不怕砸、维护容易、使用寿命长等特点，因其方便、壮实、经济、实用、易清理等诸多优点，成为企业厂房内部及厂房与厂房之间短距离定点频繁运载重物的运输工具。磁力耦合式电缆卷筒过跨车短距离车间地轨用的拖电缆供电转运车
应用范围

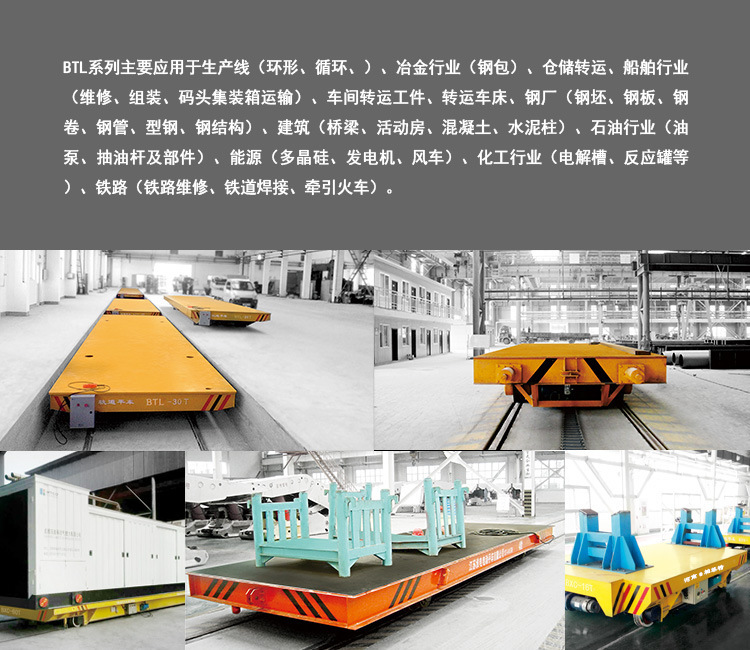

电动平车主要应用与动升降运水坯车等；砖厂、窑厂、耐火厂、陶瓷厂、焙烧厂等用的电动装窑车、电动出窑车等；工程、隧道、环卫用的电动运输车，电动自卸车，电动环卫清运车等。电动运输车和电动自卸车还应用于面粉厂，选矿厂，铸造厂，化工厂、炉料厂、养殖场等。
磁力耦合式电缆卷筒过跨车短距离车间地轨用的拖电缆供电转运车

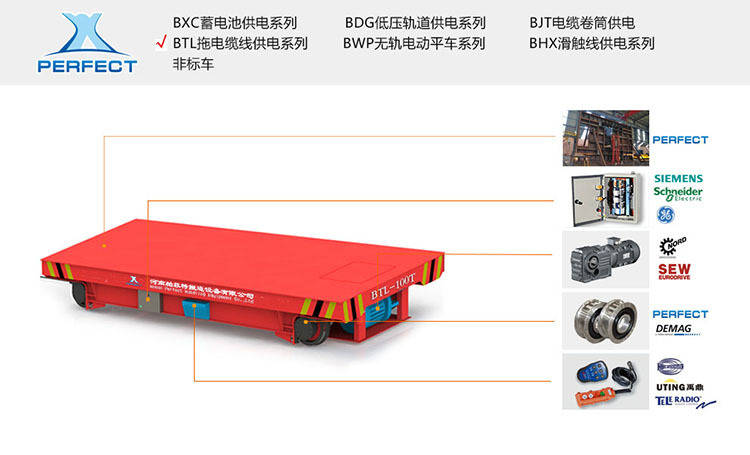

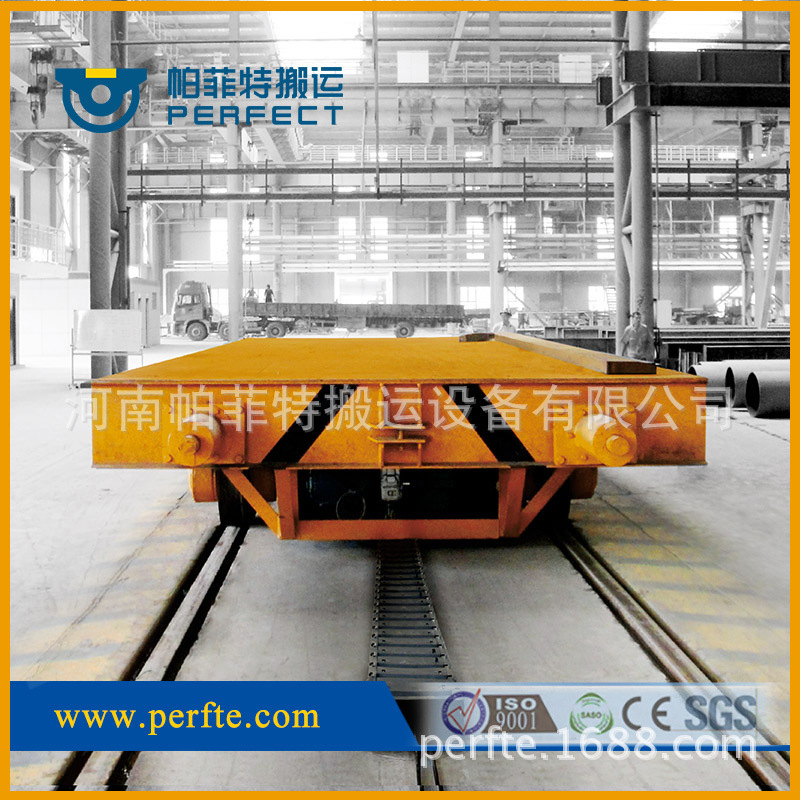

BTL系列电动平车是托缆供电式电动平车 。电缆的一端接在地面电源上，经过电缆滑车、牵引钢丝绳引入控制箱，再给平车上YZ电机提供电力， 来拖动平车运行。但运行距离不能太长，一般不能超过50m，太长容易缠绕电缆。
| ||||||||||
|
| ||||||||||
|
BTL 拖缆供电电动平车主要技术参数
| ||||||||||
|
型号
|
BTL
|
BTL-6
|
BTL-10
|
BTL-16
|
BTL-25
|
BTL-40
|
BTL-63
|
BTL-100
|
BTL-160
|
BTL200
|
|
额定载重量（t）
|
6
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
200
| |
|
台面尺寸(mm)
|
长 L
|
3600
|
3600
|
4000
|
4500
|
5000
|
5600
|
6300
|
8000
|
8200
|
|
|
宽 B
|
2000
|
2000
|
2200
|
2200
|
2500
|
2500
|
2800
|
2800
|
2800
|
|
|
高 H
|
550
|
550
|
600
|
650
|
700
|
850
|
900
|
1100
|
1250
|
|
运行速度（m/min）
|
|
30
|
30
|
30
|
30
|
25
|
25
|
20
|
20
|
20
|
|
轮 距A（mm）
|
2000
|
2200
|
2200
|
2500
|
2800
|
3200
|
3600
|
4500
|
4500
| |
|
轨内侧距C（mm）
|
1435
|
1435
|
1435
|
1435
|
1435
|
1435
|
1650
|
2000
|
2000
| |
|
车轮直径 (mm)
|
300
|
300
|
400
|
500
|
500
|
600
|
700
|
700
|
700
| |
|
底部间隙 （mm）
|
50
|
50
|
50
|
60
|
60
|
60
|
60
|
70
|
70
| |
|
电机型号/功率（KW）
|
YZ132M1-6
|
YZ132M2-6
|
YZ160M1-6
|
YZ160M2-6
|
YZ160L-6
|
YZ160M2-6
|
YZ160L-6
| |||
|
|
2.2
|
3.7
|
5.5
|
7.5
|
11
|
2X7.5
|
2X11
| |||
|
电源方式
|
托缆
|
三相380V
| ||||||||
|
推荐钢轨型号
|
P24
|
P24
|
P38
|
P43
|
QU80
|
QU100
| ||||
|
车轮数量
|
4
|
4
|
4
|
4
|
8
|
8
| ||||
|
大轮压（t）
|
1.91
|
3.21
|
4.87
|
7.5
|
11.5
|
16.9
|
27.6
|
22.8
|
28.5
| |
|
参考重量（t）
|
3.4
|
3.72
|
4.2
|
6
|
8.5
|
11.4
|
15.2
|
25.5
|
31.5
| |
|
说明：
| ||||||||||
|
1）其轨距、台面尺寸、额定起重量可根据用户需求另行设计、制造。
| ||||||||||
|

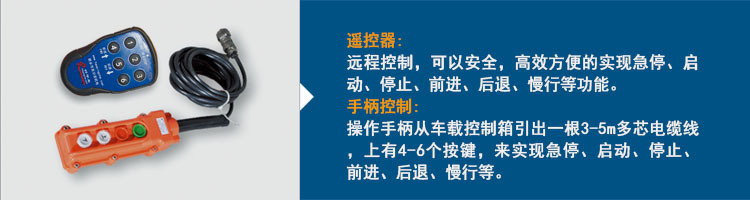

2）无线遥控装置可选
| ||||||||||
|
3）可选变频器调速电控
| ||||||||||
|
4) 路轨车来回走设定系统
| ||||||||||
|
5）路轨车遇人2米自动停车、报警
| ||||||||||
磁力耦合式电缆卷筒过跨车短距离车间地轨用的拖电缆供电转运车
磁力耦合式电缆卷筒过跨车短距离车间地轨用的拖电缆供电转运车
车间短距离过跨用的拖电缆供电转运车
1、公司承诺，售出的搬运设备承重安全系数不低于50% ，载重安全系数150%。如果产品质量不达标，将承担为用户造成的一切损失。磁力耦合式电缆卷筒过跨车短距离车间地轨用的拖电缆供电转运车
2、免费为用户设计辅助装置与基础图，提供技术服务与技术图纸。免费为用户安装、调试，达到用户满意为止。
3、公司产品实行"三包"服务。
4、公司售后服务人员一天24小时全天候为用户服务，在接到用户有关产品一切问题的来电、来函或口头通知后，服务人员一定在4小时内予以圆满解答；如果产品发生故障时，一般故障服务人员一定在48小时内赶到现场，紧急故障一定在24小时内赶到现场，确保在短的时间内为用户排除一切故障。
5、公司产品自售出之日起，义务跟踪为用户全方位、多角度提供技术咨询、技术培训、技术服务以及帮助用户解决与产品有关的所有难题，直至用户满意为止。
6、公司售出的产品凡在质保期内（安装、调试、验收合格签字盖章后一年内），用户按照正确的操作规程操作，在正常使用过程中如因质量问题发生损坏、或不能进行正常工作时，免费为用户及时维修，如果经过维修仍达不到质量标准，将无条件为用户更换新产品，如果产品超过了质保期发生损坏，维修时只收零部件成本费。
7、对于投标产品在用户安装投运后，公司根据用户的时间安排免费进行运行测试，帮助用户建立起始运行档案。
8、公司将高效、认真负责、善始善终处理好有关产品质量的所有问题。磁力耦合式电缆卷筒过跨车短距离车间地轨用的拖电缆供电转运车
