复合开关产品采用了高性能单片机精确判断与控制，工作原理是将可控硅和继电器并接，收到外部控制信号后，通过复合开关内部的控制电路，自动寻找最佳投入（切除）点；保证过零投切，无涌流，作为无功补偿电容器的投切组合使用，既具有无触点开关过零投切的优点，又具有机械开关功耗低的优点。
二、主要参数
1、技术参数
1.1 额定工作电压：380AC 50Hz；
1.2 额定工作电流：63A、80A；
1.3 额定控制电压：+12V DC（+12V型）；
控制信号：RJ45通讯控制（网口型）。
2、控制功能
2.1开关动作:零电压时合闸,零电流时分闸；
2.1自动搜索最佳投入点,响应迅速；
2.1响应时间: ≤50ms
3、保护功能
3.1 电源电压缺相或者负载缺相时封锁输出。
3.2 使用条件：
3.2.1 海拔不超过2000m；
3.2.2 环境温度:-20℃～+60℃；
3.2.3 相对湿度：+40℃时不超过90％；
3.2.4 工作电压范围：三相交流380V ±15%。
4、外接指示灯说明
共补型开关接380V指示灯；
分补型开关接220V指示灯。
5、适用说明
5.1本产品不适用于谐波过大的工矿场合；
5.2本产品不适用于频繁快速投切电容器场合；
5.3开关空载时可能出现投切异常现象。
三、型号说明
四、接线图
4.1电平型(+12V)
| 共补型 | 分补型 |
4.2网口型
| 共补型 | 分补型 |
注：带网口通讯的开关不用接二次端子线，只需用网线连接。
五、尺寸图
5.1普通型电平+12V电平输出、网口型
外形尺寸：152mm×90mm×78.5mm
安装尺寸：137.5mm×34.5mm

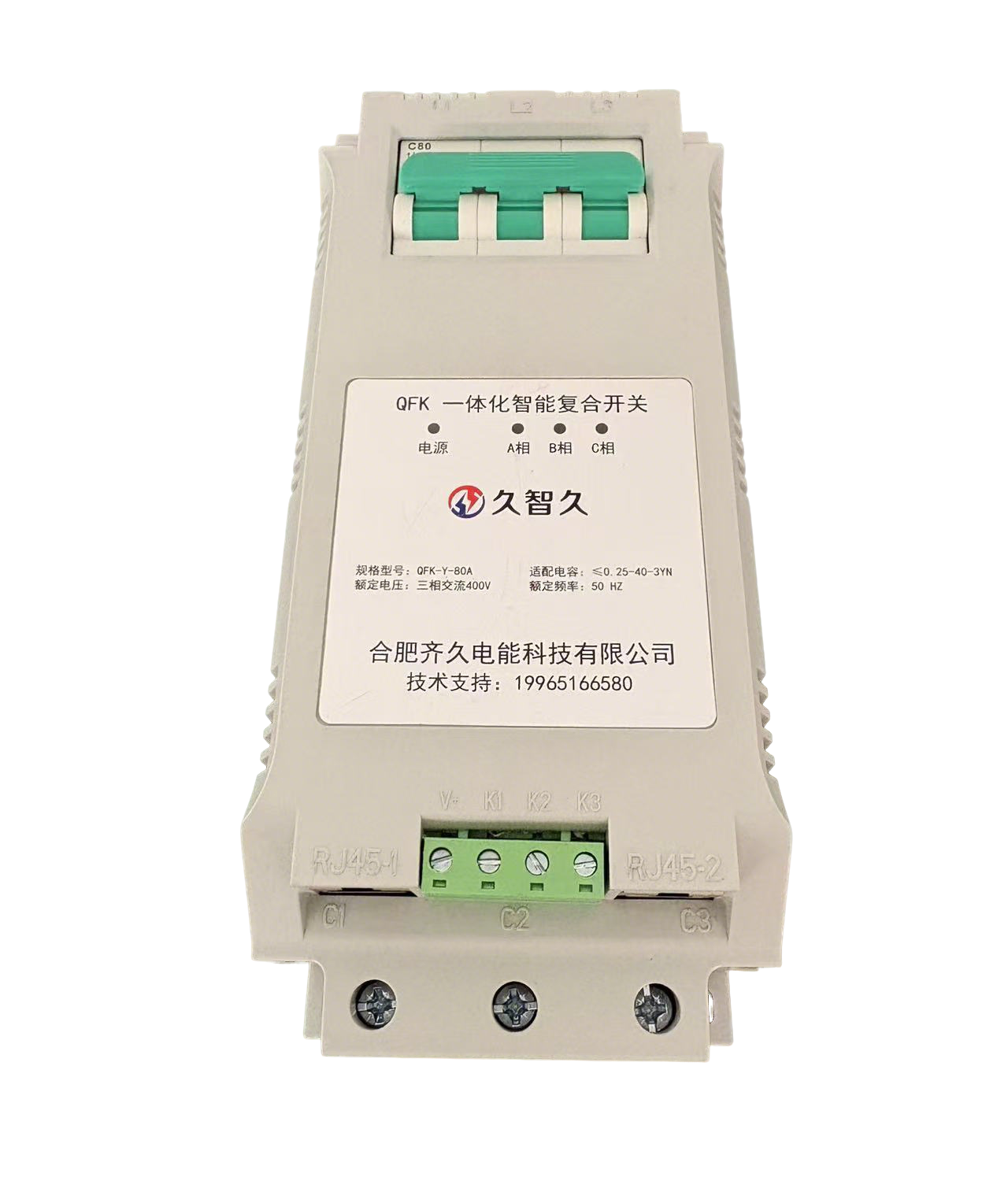

5.2微断型+12V电平输出、网口型
外形尺寸：212mm×90mm×78.5mm
安装尺寸：197.5mm×77.5mm
六、产品选型
6.1普通型-网口型和电平+12V型（不带微断）
| 补偿方式 | 型号规格 | 控制容量（kvar） | 控制级数 | 外形尺寸（mm） | 安装尺寸(mm) |
| 三相共补 | QFK-△-63A | ≤30 | 3P | 152×90×78.5 | 137.5×34.5 |
| QFK-△-80A | ≤40 | 3P | 152×90×78.5 | 137.5×34.5 | |
| 分相补偿 | QFK-Y-63A | ≤30 | A+B+C | 152×90×78.5 | 137.5×34.5 |
| QFK-Y-80A | ≤40 | A+B+C | 152×90×78.5 | 137.5×34.5 |
6.2微断型-网口型和电平+12V型
| 补偿方式 | 型号规格 | 控制容量（kvar） | 控制级数 | 外形尺寸（mm） | 安装尺寸(mm) |
| 三相共补 | QFK-△-63A | ≤30 | 3P | 212×90×78.5 | 197.5×77.5 |
| QFK-△-80A | ≤40 | 3P | 212×90×78.5 | 197.5×77.5 | |
| 分相补偿 | QFK-Y-63A | ≤30 | A+B+C | 212×90×78.5 | 197.5×77.5 |
| QFK-Y-80A | ≤40 | A+B+C | 212×90×78.5 | 197.5×77.5 |
七、使用注意事项：
7.1 交流输入、输出严禁接反，A、B、C 三相严禁接错位；
7.2 控制信号极性+、—和 N 要连接正确；
7.3 严禁在控制信号端接入 220V 信号；
7.4 注意开关的适用容量；
7.5 标记为 N 的端子接零线；
7.6 应在线路上接入抗涌流器件(如避雷器)以防过压，在谐波较大的场合应接入合适限流电抗器；
