| 型号 |
G25/G50系列 |
用途 |
通用 |
| 加工定制 |
是 |
控制形式 |
数控 |
| 精密程度 |
高精度 |
自动程度 |
自动 |
| 砂轮转速 |
3000 |
外形尺寸 |
1180mm×1760mm×1940mm |
| 重量 |
1500 |
厂家 |
日进NISSIN |

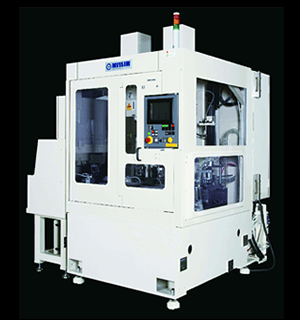

标准型珩磨机
标准型珩磨机是最适用于低加工成本多品种生产的通用型系列

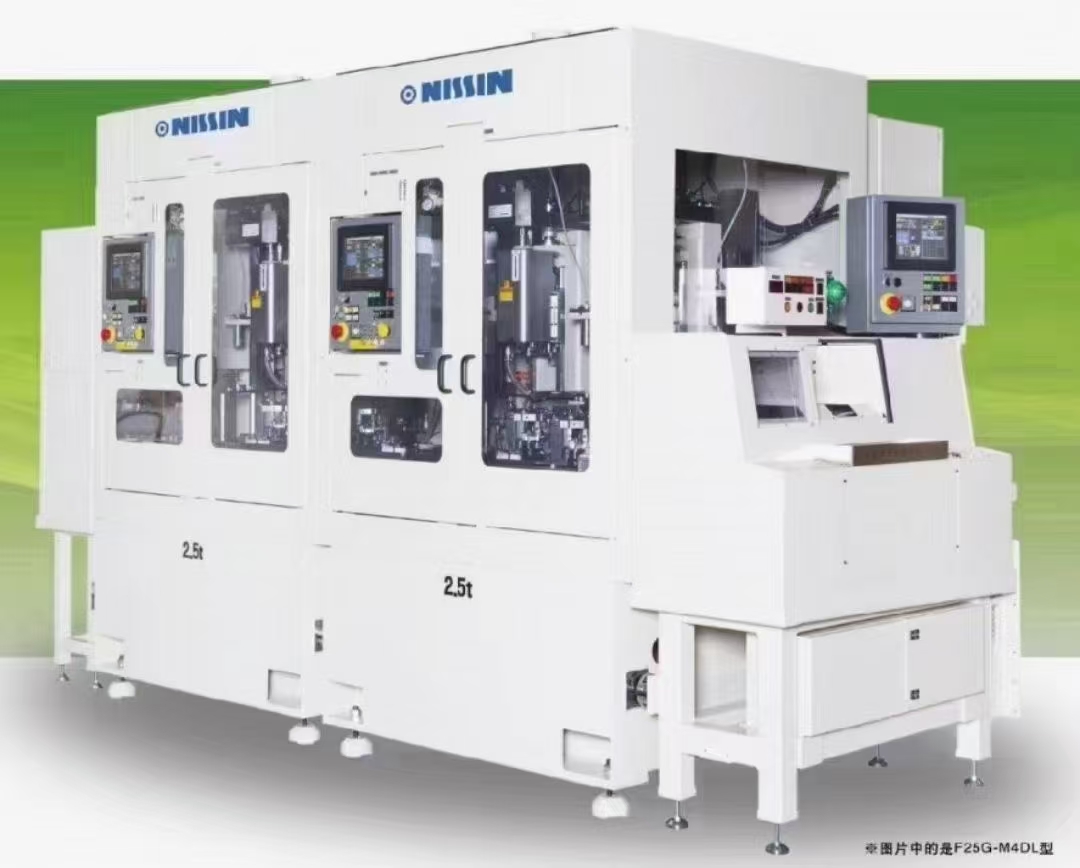

日本日进（NISSIN）的 G25 和 G50 是立式珩磨机床，属于数控珩磨机，有单工位和双工位等不同配置。以下是它们的详细介绍：
核心技术优势
自动机械扩张油石技术：采用自动机械扩张方式，能实现与行程同步的微量切削，可对油石的扩张量进行***控制，最小设定值达 0.1μm/1 扩张，有效提高表面粗糙度，修正形状精度，***工件尺寸精度稳定，实现超精密加工。
高性能标准型 G25型
概要
●可覆盖加工孔径φ3 ～φ40
●因充实的功能提高生产效率
配置表
| 规格 | G25 |
|
|
|---|---|---|---|
| 加工轴数 | １轴 | ２轴 |
|
| 加工范围 | 孔径 | φ3?φ40 |
|
| 长度 | 80mm |
|
|
| 驱动方式 | 主轴旋转用 | 伺服电机 |
|
| 主轴转速 | 可用转速域 | １?3,000rpm(同步齿形带) |
|
| 主轴行程 | 速度 |
| 40m/min |
| 移动量 | 移动量 | 200mm |
|
| 最小设定值 | 0.01mm |
|
|
| 珩磨石扩张 | 扩张方式 | 定量扩张式 |
|
| 扩张量 | 最小设定值 | 0.1μm/1扩张 |
|
| 可选加工程序数 | 30种 |
|
|
| 设备重量 | 1,500kg | 2,300kg |
|
| 外形尺寸 | 宽度 | 1,180mm | 1,660mm |
| 进深 | 1,760mm | 1,760mm |
|
| 全高 | 1,940mm | 1,940mm |
|
因为加工长度和加工条件有可能无法用足转速。
可加工孔长可能因要求精度而受到制约。
详细情况可垂询本公司营业部门。
本规格可能因产品的改良而发生无预告的变更。
高性能标准型 G50型
概要
●可覆盖加工孔径φ4～φ100，孔长至130mm的工件范围
●并可对应多品种少量生产
配置表
| 规格 | G50 |
|
|
|---|---|---|---|
| 加工轴数 | １轴 | ２轴 |
|
| 加工范围 | 孔径 | φ4?φ100 |
|
| 长度 | 130mm |
|
|
| 驱动方式 | 主轴旋转用 | 伺服电机 |
|
| 主轴转速 | 可用转速域 | １?3,000rpm(同步齿形带) |
|
| 主轴行程 | 速度 |
| 30m/min |
| 移动量 | 移动量 | 300mm |
|
| 最小设定值 | 0,01mm |
|
|
| 珩磨石扩张 | 扩张方式 | 定量扩张式 |
|
| 扩张量 | 最小设定值 | 0.1μm/1扩张 |
|
| 可选加工程序数 | 30种 |
|
|
| 设备重量 | 1,600kg | 2,500kg |
|
| 外形尺寸 | 宽度 | 1,180mm | 1,660mm |
| 进深 | 1,870mm | 2,200mm |
|
| 全高 | 2,220mm | 2,200mm |
|
因为加工长度和加工条件有可能无法用足转速。
可加工孔长可能因要求精度而受到制约。
详细情况可垂询本公司营业部门。
本规格可能因产品的改良而发生无预告的变更。
适用行业
广泛应用于汽车行业，用于加工汽车气缸、连杆、柱塞套等关键零部件；在液压与气动行业，可加工液压阀、多路阀等元件；还可用于压缩机制造以及陶瓷产品、转向器、齿轮等零部件的加工，在医疗器械、模具制造等行业也有出色表现。
