| 品牌 |
Shibaura芝浦机械 |
型号 |
ULC/ULG 系列LG系列 |
| 自动化程度 |
自动 |
加工精度 |
高精度 |
| 动力类型 |
机械传动 |
控制形式 |
数控 |
| 车床大小 |
中小型 |
售后服务 |
有售后服务 |
| 工作精度 |
高精度 |
厂家 |
日本 |

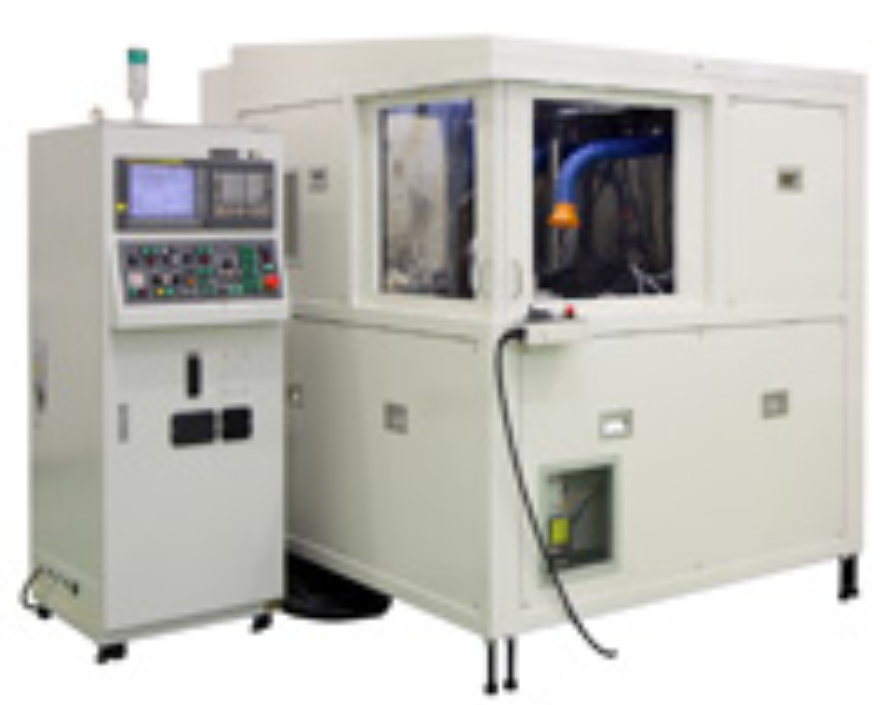

超精密非球面·自由曲面加工机ULC/ULG 系列
应用
主要规格旋削加工机

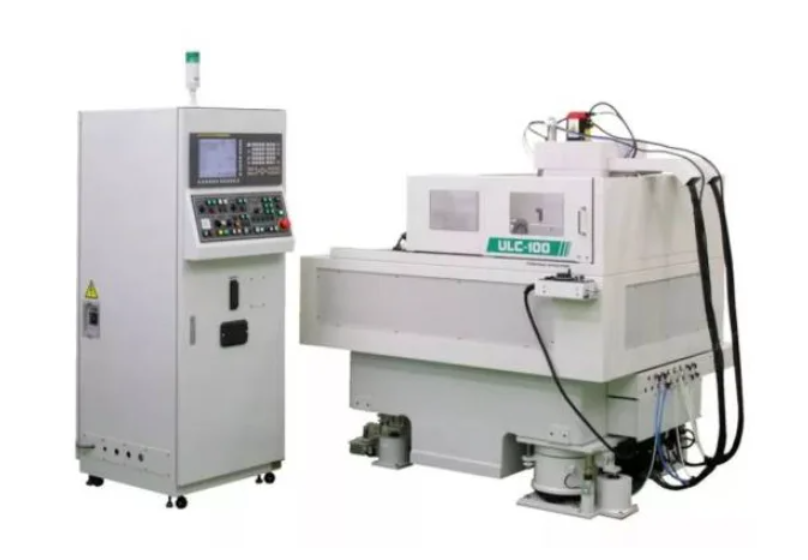

| 型号 | ULC- 100F(S)
| |
|---|---|---|
| 直线行程
轴
| X 轴 (mm) | 300 |
| Y 轴 (mm) | 25 | |
| Z 轴 (mm) | 150 | |
| 最小设定单位 (nm) | 0.1 | |
| 加工进给速度
(mm/min)
| X、Z：500
Y： 300
| |
| 工件主轴 | 旋转速度
(min-1)
| 0-1500 |
| 真空吸盘
直径 (mm)
| 100 | |
| C 轴功能 | 标配 | |
| 磨削主轴旋转速度 (min-1) | - | |
| B轴分度盘 | 进给速率
（度/分钟）
| - |
| 最小设定单位（度） | - | |
| 轴结构，括号 () 中的轴是选配件 | X 轴，Y 轴，Z 轴，C 轴 | |
| 选配件 | 油雾供应装置、刀架、轴对称非球面加工软件和电脑、油雾收集器等 | |
旋削和磨削加工机

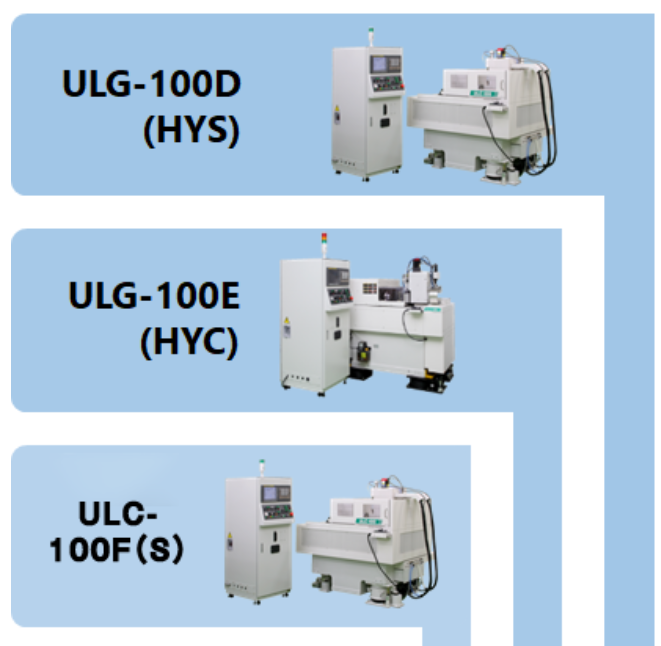

| 型号 | ULG- 100E(HY)
| ULG-
100D(HYS)
| ULG-
100D(HYBS3)
| |
|---|---|---|---|---|
| 直线行程
轴
| X 轴 (mm) | 220 | 300 | 450 |
| Y 轴 (mm) | 20 | 25 | 50 | |
| Z 轴 (mm) | 150 | 150 | 150 | |
| 最小设定单位 (nm) | 1 | |||
| 加工进给速度
(mm/min)
| X、Z：500
Y： 300
| |||
| 工件主轴 | 旋转速度
(min-1)
| 0-1500 | ||
| 真空吸盘
直径 (mm)
| 100 | |||
| C 轴功能 | 选配 | 标配 | ||
| 磨削主轴旋转速度 (min-1) | 5000 - 40000 | 10000 - 80000 | ||
| B轴分度盘 | 进给速率
（度/分钟）
| - | 0 - 1080 | |
| 最小设定单位（度） | - | 0.00001 | ||
| 轴结构，括号 () 中的轴是选配件 | X 轴，Y 轴，Z 轴 (C 轴) | X 轴、Y 轴、Z 轴、
B 轴、C 轴
| ||
| 选配件 | 磨削液供给装置、油雾供应装置、刀架、
轴对称非球面加工软件和电脑、 旋转形非轴对称非球面加工软件 (注1) 、油雾收集器等
| |||
(注1) 旋转形非轴对称非球面软件不用于ULG-100E(HY) 和 ULG-100D(HYS) 机型。
自由曲面加工机

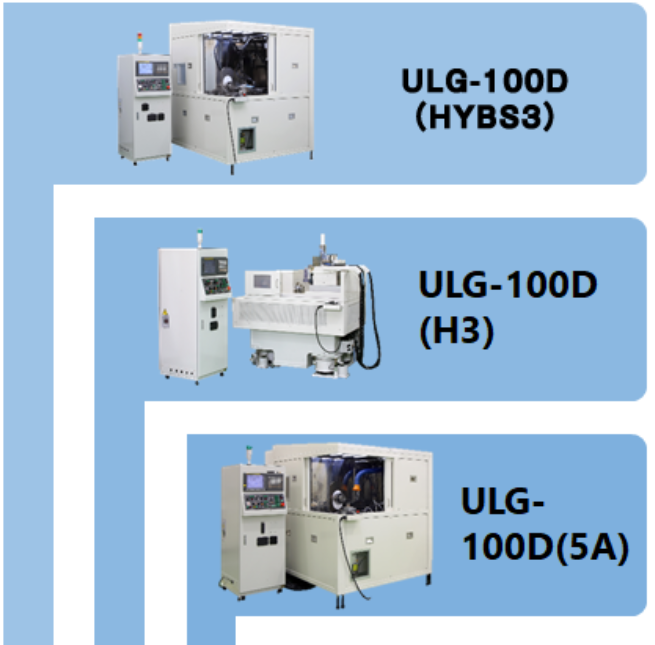

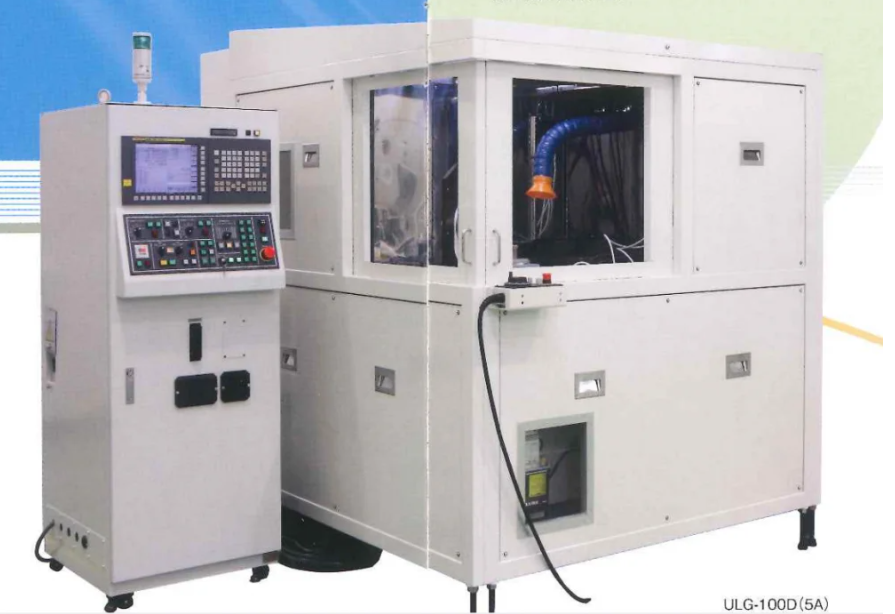

| 型号 | ULG- 100D(H3)
| ULG-
100D(5A)
| |
|---|---|---|---|
| 直线行程
轴
| X 轴 (mm) | 300 | 450 |
| Y 轴 (mm) | 100 | 100 | |
| Z 轴 (mm) | 150 | 150 | |
| 最小设定单位 (nm) | 1 | ||
| 加工进给速度
(mm/min)
| X 轴，Y 轴，Z 轴： 500 | ||
| 工作主轴 | 旋转速度
(min-1)
| 0-1500 | |
| 真空吸盘
直径 (mm)
| 100 | ||
| C 轴功能 | 选配 | ||
| 磨削主轴旋转速度 (min-1) | 5000 - 40000 | 10000 - 80000 | |
| B轴分度盘 | 进给速率
（度/分钟）
| - | 0-1080 |
| 最小设定单位（度） | - | 0.00001 | |
| 轴结构，括号 () 中的轴是选配件。 | X 轴、Y 轴、Z 轴、C 轴 | X 轴、Y 轴、Z 轴、B 轴、C 轴 | |
| 选配件 | 磨削液供给装置、油雾供应装置、刀架、
轴对称非球面加工软件、 旋转形非轴对称非球面加工软件和电脑、 油雾收集器等
| ||
加工示例车削加工示例旋削
立轴磨削
斜轴磨削
平行磨削
Φ5mm 非球面透镜模具车削加工示例
表面光洁度：Ra 0.275 nm
※ 以上数据均为测试值，并非保证值。
