配电柜

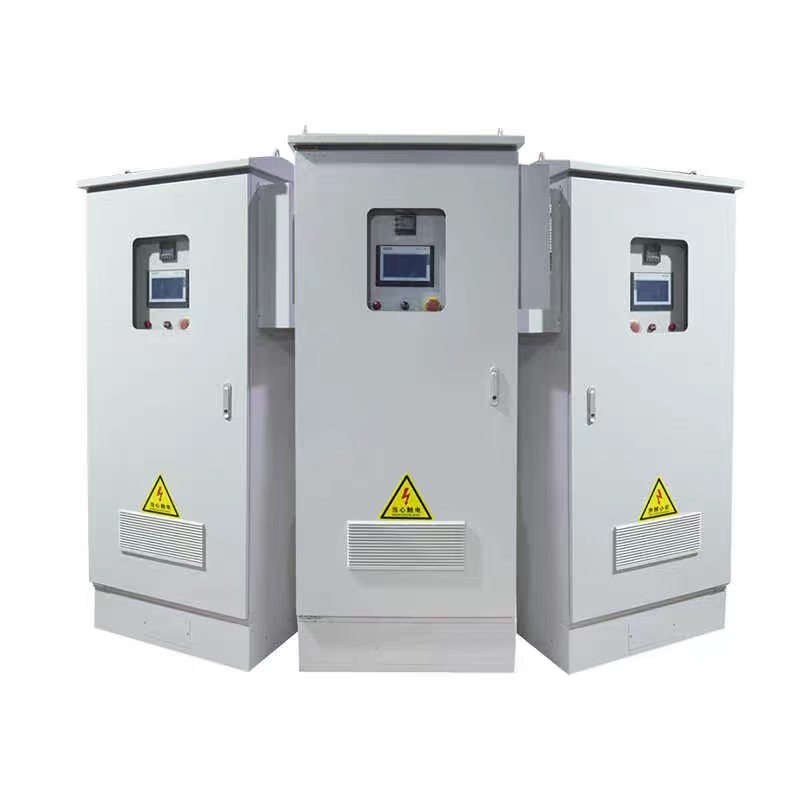

　　PLC是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备。其核心作用是用于10kV配电系统中，实现电能的分配、控制及保护，解决城市电网中负荷中心密集、供电可靠性要求高的问题。典型工况包括住宅小区、小型变电站、工矿企业配电室以及箱式变电站的高压进线与出线环节。该设备通过电缆进出线，构成环网供电系统，当某一路电源发生故障时，可迅速切换至另一路电源，确保持续供电。图中展示的为标准三单元组合结构，中间单元通常配置负荷开关-熔断器组合电器，两侧为负荷开关或断路器单元，满足多回路配电需求。

　　该柜壳体采用敷铝锌板或优质冷轧钢板经数控折弯成型，表面经过静电喷塑处理，具备良好的防腐蚀与耐候性能，防护等级通常达到IP4X及以上，内部隔室间防护等级达IP2X。柜体设计符合GB3906《3.6kV～40.5kV交流金属封闭开关设备和控制设备》及IEC62271-200标准。主母线及分支母线采用铜排连接，绝缘件采用环氧树脂浇注工艺，确保在高湿、高盐雾环境下的绝缘稳定性。柜内配置SF6（六氟化硫）负荷开关作为主要灭弧介质，SF6气体密封在不锈钢壳体内，年漏气率小于0.1%，具有优异的绝缘性能和灭弧能力。观察窗采用高强度钢化玻璃或透明聚碳酸酯材料，便于直观监测开关分合闸状态及仪表读数。底部设有电缆室，配备零序电流互感器及接地开关，确保检修安全。
