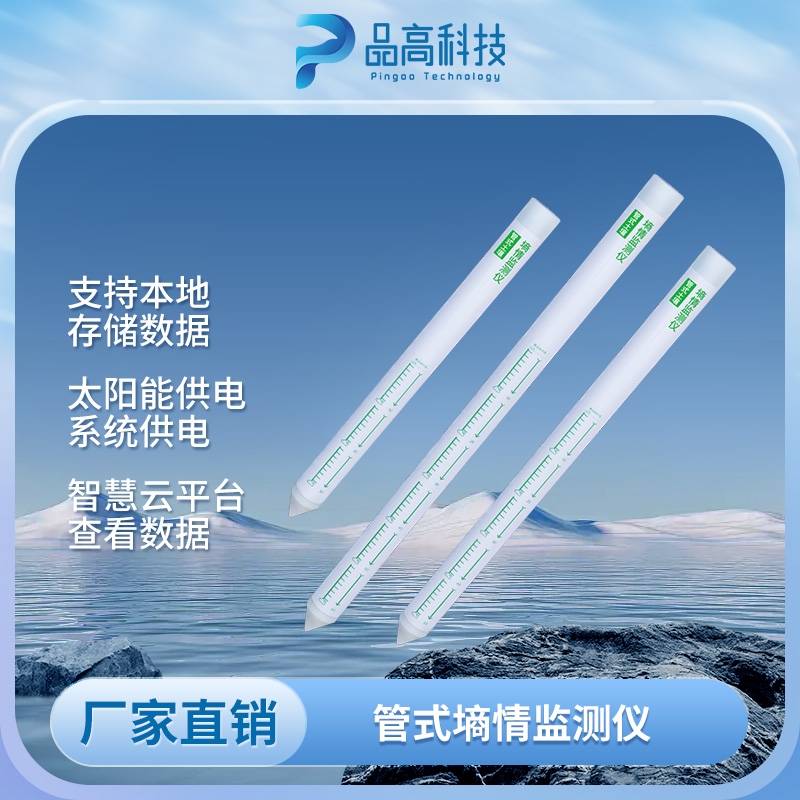

农业土壤管式墒情监测传感器

产品概述

本款管式土壤墒情传感器为国产自主研发的一体化多参数监测设备，集成土壤温度、土壤湿度、土壤盐分、土壤电导率四项监测指标，采用 FDR 频域反射原理，通过检测土壤介电特性计算土壤体积含水量，测量方法符合行业标准。产品采用导管埋入式结构，支持土壤剖面多层同步采集，测点间距可按需定制，能够实现野外土壤环境长期不间断在线监测。整机采用 PVC 全密封结构，IP68 防护等级，耐酸碱、抗腐蚀，可直接埋入地下或浸入水体长期稳定工作，适用于野外恶劣工况，广泛服务于水利、智慧农业、生态修复、科研试验等项目。

工作原理

传感器基于 FDR 频域反射法，利用土壤介电常数与含水量的对应关系采集土壤介电信号，通过内置进口 MCU 芯片运算，输出土壤体积含水率，同时同步采集土壤温度、盐分与电导率数据。除土壤监测外，还可用于水肥一体化溶液、栽培基质的电导率检测，适用场景更广。主控芯片具备良好抗干扰能力，有效降低野外电磁干扰、温度骤变带来的数据漂移，保障监测数据连续、稳定、可靠。

产品特点

1. 四参数一体化监测，一支传感器同时采集土壤温湿度、盐分、电导率，减少多支传感器采购、布线与施工成本，简化监测系统搭建。
2. IP68 全密封 PVC 管式外壳，防水耐酸碱、抗腐蚀，埋地长期使用不易损坏，维护周期长，适合野外无人值守监测站点。
3. 剖面分层监测设计，默认测点间距 10cm，测点间距、管体长度均可定制，实现地下不同土层同步采集，满足土壤剖面立体监测需求。
4. DC10~30V 宽电压直流供电，适配太阳能电池组、直流电源等多种野外供电方案，野外现场取电灵活。
5. RS485 接口，MODBUS 标准协议输出，可直接对接采集仪、物联网平台、工控系统，项目集成简单便捷。
6. 测量性能稳定，响应速度快，重复性好，测量误差小，既可满足工程墒情监测，也可满足高校、科研院所土壤试验的数据采集需求。

技术参数

• 测量范围：温度 - 40℃~80℃；湿度 0~100%；盐分 0~3300mg/L；电导率 0~6000μS/cm
• 测量精度：温度 ±0.5℃；湿度 ±5%；盐分 ±5%；电导率 ±5%
• 分辨率：温度 0.1℃；湿度 0.1%；盐分 1mg/L；电导率 1μS/cm
• 供电：DC10~30V
• 通讯方式：RS485，MODBUS-RTU
• 防护等级：IP68
• 材质：PVC
• 加工定制：支持，测点间距、管长可定制

适用范围

农田灌区墒情自动监测、智慧农业节水灌溉系统、温室大棚监测、草地牧场生态监测、盐碱地土壤改良监测、科研土壤试验、生态修复监测、水肥一体化基质检测、污水处理基质监测。

安装说明

采用垂直埋入式安装，将传感器导管埋入目标土层，保证传感单元与土壤紧密贴合，减少空气间隙造成的测量偏差。RS485 总线支持多设备并联组网，接线简单便捷。产品出厂已完成标定，现场无需复杂校准，上电即可采集数据，后期维护量低，适合长期野外站点使用。

供货说明

可根据项目监测深度、测点数量定制管长与测点间距，支持批量供货，可配套采集终端、物联网监测平台整套方案，满足水利、农业、环保项目招投标及工程采购需求。
