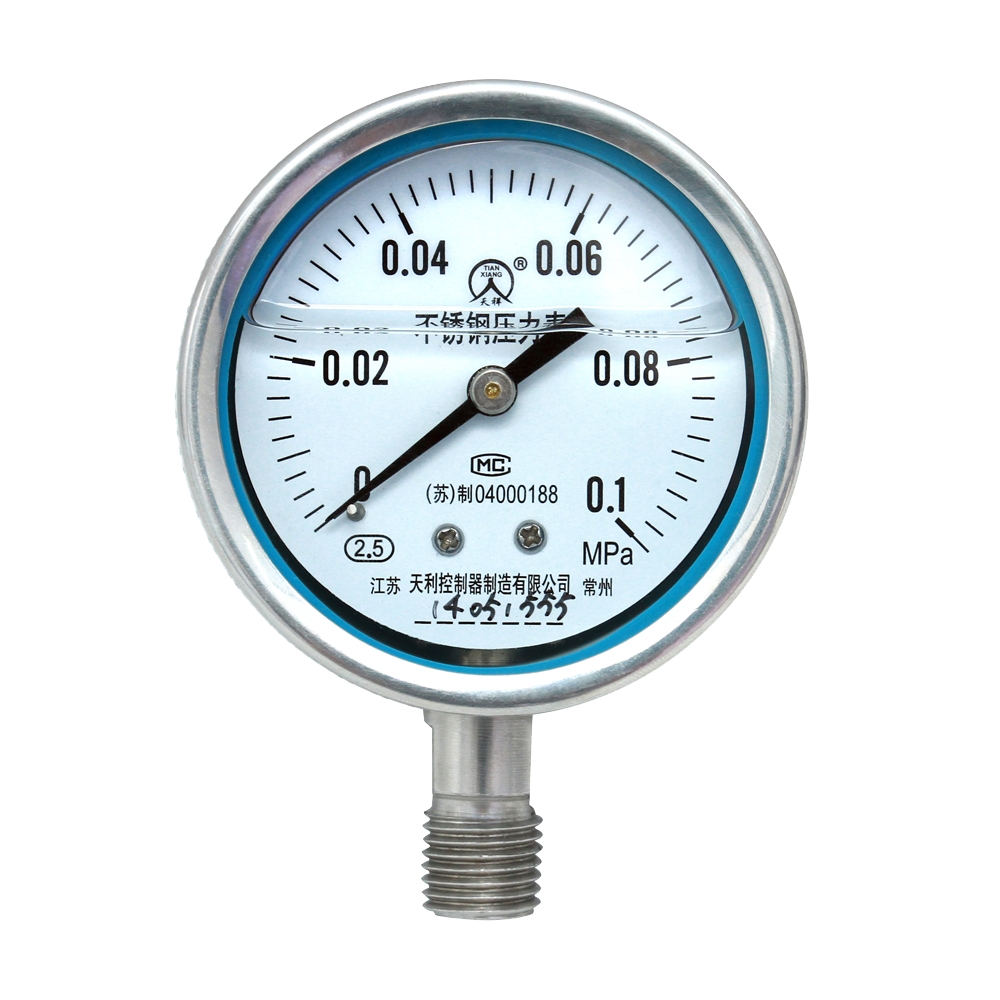

一、产品介绍
不锈钢压力表广泛应用与石油、化工、光纤、冶金、电站等工业部门对耐腐蚀、抗振要求较高的工艺流程中测量各种流体介质的压力。
本仪表的整体结构设计合理、工艺精致、具有较高的测量精确度和持久的稳定性，因此不仅可提供出口，尤为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品。
二、型号表示
| Y- | □ | B- | □ |
| 压力表 | 仪表公称直径及安装形式：60、100、150表示直径为60、100、150mm的径向直接安装式63.103、153分别表示直径为60 、103、153mm的轴向嵌装式 | 不锈钢 | 功能：F－耐腐FZ－耐腐抗振 |
三、结构原理
仪表有导压系统（包括接头、弹簧管、限流螺钉等）、齿轮传动机构、示数装置（指针与温度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。外壳为气密型结构，能有效第保护内部几件免受环境和污秽侵入。对于在外壳内充液（一般为硅油或甘油）的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
四、主要技术指标
| 型号 | 标度范围MPA(HG-PSI) | 精确等级 |
| Y-60B-FY-60B-FZY-63B-FY-63B-FZ | 0-0.6、1、1.6、2.5、4、6、10、16、25、40、60-0.1-0.5、0.9、1.5、2.4 | 2.5 |
| Y-100B-FY-100B-FZY-150B-FY-150B-FZY-103B-FY-103B-FZY-153B-FY-153B-FZ | 0-0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60-0.1-0、0.06、0.15、0.3、0.5、0.9、1.5、2.4(-30-0、15、30、60、100、1500-15、30、60、100、200、300、400、600、800、1000、1500、2000、3000、4000、6000、10000) | 1.6 (1) |
注：括号内的标度范围和精确度等级仅供特殊订货。
1、标度范围、精确度等级
2、使用环境温度：－25---70oC(外壳内充液)
－40---70oC(外壳内不充液)
3、温度影响：不大于0.4%/10oC(使用温度偏离20 ±5oC)
4、抗工作环境振动：V•H•4级（外壳内充液）
V•H•3级（外壳内不充液）
5、外壳防护等级:IP65
6、重量：0.2kg(Y-60B-F)
五、使用注意事项
1.仪表适宜在周围环境温度为-40°C~+70°C,相对温度不大于90%的场所使用，(仪表处于正常工作位置)，指垂直安装。
2.仪表装接处和测定点应在同一水平上，否则应加校正值，但与测量气体无关。通常连接导管的长度不得超过50米。
3.为减少冲击，震动和被测介质急剧变化对仪表的影响，使用时须添置各种缓冲器。4.仪表使用测量对钢和铜合金无腐蚀性介质的压力。
5.仪表在测量稳定压力时，不得超过仪表测量上限的3/4，测量波动压力时，不得超过仪表上限的2/3。
6.仪表在使用过程中，如发现精度降低，示值不稳定或指针跳动现象时，应找出原因，经重新校正后;方可使用。
7.本仪表符合国家标准GB/T1226-2010《一般压力表》。
质保期一年，终身维护。提供7×24小时技术支持，产品出现故障48小时内响应，可根据客户需求提供现场调试及维修服务。
