1应用
TX3351-DL差压液位变送器的膜盒是用于防止管道内介质直接进入差压变送器的压力传感器组件中,它与变送器之间采用硅油等填充液传递压力。
TX3351-DL差压液位变送器用于测量液体、气体或蒸汽的液位、密度、差压、以及流量,然后将其转变成4~20mADC HART电流信号输出。TX3351-DL也可与HART手操器相互通信,通过它们进行参数设定、过程监控等。
2工作原理与结构

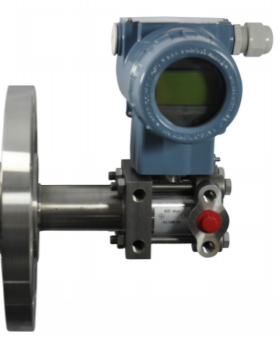

TX3351-DL差压液位变送器结构上由TX3351-DL系列差压变送器和经焊接安装的液位法兰组成。其工作原理与TX3351-DL系列差压变送器相同(参见TX3351-DL系列差压变送器技术规格书),只是正压侧压力传递路径略有不同:作用在高压侧的压力,首先经液位法兰上的膜片和填充液,再经变送器本体,最后到达测量传感器的高压侧。
3测量参数
差压、液位
4输出
输出信号
2线制,4~20mADC HART输出,数字通讯,HART协议加载在4~20mADC信号上。
输出信号极限:Imin=3.9mA,Imax=20.5mA
报警电流(模式可设置)
低报模式(最小):3.7 mA
高报模式(最大):21 mA
不报模式(保持):保持故障前的有效电流值
报警电流标准设置:高报模式
5响应时间
放大器部件阻尼常数为0.1s;传感器和液位法兰时间常数为0.2~2s,取决于量程及量程比。附加的可调时间常数为:0.1~60s。
6一般条件
6.1安装条件
通过液位法兰变送器可直接固定于任何位置。最佳状态是使过程法兰轴处于垂直状态,位置偏差将产生可校正的零位偏移。电子表壳最大可旋转360°,定位螺钉可将其固定于任何位置。
6.2环境条件
环境温度:-40~85℃
储存温度/运输温度:-50~85℃
相对湿度:0~100%
抗冲击
加速度:50g
持续时间:11ms
电磁兼容性(EMC):见下页表3《电磁兼容性附表》
6.3过程介质极限
介质温度极限:-30~180℃
变送器本体压力极限
从3.5kPa绝对压力至额定压力,保护压力可大于额定压力的1.5倍,同时加于变送器两侧。
单向过载极限
低压侧为变送器本体额定压力,高压侧为液位法兰额定压力,可能出现可修正的零点漂移。
重量:DN 50/2”约7~10kg;DN 80/3”约8~11kg;DN 4”约9~12kg。
防爆性能
隔爆许可:Ex dbⅡC T4···T6 Gb,Ex tb ⅢC T80℃/T95℃/T130℃ Db
本安许可:Ex iaⅡC T4 Ga,Ex tb ⅢC T80℃/T95℃/T130℃ Db
允许使用温度为:-40℃~65℃
6.4电源及负载条件
电源电压为24V
R≤(Us-12V)/Imax kΩ
其中 Imax=23 mA
最大电源电压:42VDC
最小电源电压:12VDC,15VDC(背光液晶显示)
数字通讯负载范围: 230~600Ω
材质
测量膜盒:不锈钢 316L
膜片:不锈钢 316L、哈氏合金C、钽膜片、FEP、PFA、PTFE覆膜
过程法兰:不锈钢 304/316
填充液:硅油/植物油/氟油
密封圈:丁腈橡胶(NBR)、氟橡胶(FKM)、
聚四氟乙烯(PTFE)
变送器外壳:铝合金材质,外表喷涂环氧树脂
外壳密封圈:丁腈橡胶(NBR)
铭牌:不锈钢 304/316
电气连接:M20X1.5(F)/ NPT1/2(F)。
过程连接
低压侧:过程连接夹板的两端面有NPT 1/4内螺纹
外壳防护等级:IP66/IP67
表3电磁兼容性附表
| 序号 | 测试项目 | 基本标准 | 测试条件 | 性能等级 |
| 1 | 辐射干扰(外壳) | GB/T 9254-2008表5 | 30MHz~1000MHz | 合格 |
| 2 | 传导干扰(直流电源端口) | GB/T 9254-2008表1 | 0.15MHz~30MHz | 合格 |
| 3 | 静电放电(ESD)抗扰度 | GB/T 17626.2-2006 | 4kV(触点)8kV(空气) | B |
| 4 | 射频电磁场抗扰度 | GB/T 17626.3-2006 | 10V/m (80MHz~1GHz) | A |
| 5 | 工频磁场抗扰度 | GB/T 17626.8-2006 | 30A/m | A |
| 6 | 电快速瞬变脉冲群抗扰度 | GB/T 17626.4-2008 | 2kV(5/50ns,5kHz) | B |
| 7 | 浪涌抗扰度 | GB/T 17626.5-2008 | 1kV(线线之间)2kV(线地之间)(1.2us/50us) | B |
| 8 | 射频场感应的传导干扰抗扰度 | GB/T 17626.6-2008 | 3V (150KHz~80MHz) | A |
注:(1)A性能等级说明:测试时,在技术规范极限内性能正常。
(2)B性能等级说明:测试时,功能或性能暂时降低或丧失,但能自行恢复,实际运行状况、存储及其数据不改变。
外形尺寸 单位(mm)
表4液位法兰结构尺寸表
| 标称直径 | 额定压力 | ΦD | ΦK | Φd1 | Φd2 | Φd3 | t | b | 要求螺栓 | |
| 插入式 | 扁平式 | 数量 | 螺纹 | |||||||
| DN 50(密封面DIN 2526E型)(法兰 DIN 2501) | PN1.6/4MPa | 165 | 125 | 48.3 | 57 | 102 | 3+0.5 | 20 | 4 | M16 |
| PN 6.4MPa | 18 | 135 | 48.3 | 57 | 102 | 3+0.5 | 26 | 4 | M20 | |
| PN 10MPa | 195 | 145 | 48.3 | 57 | 102 | 3+0.5 | 28 | 4 | M20 | |
| DN 80(密封面DIN 2526E型)(法兰 DIN 2501) | PN1.6/4MPa | 200 | 160 | 76 | 75 | 138 | 3+0.5 | 24 | 8 | M16 |
| PN 6.4MPa | 215 | 170 | 76 | 75 | 138 | 3+0.5 | 28 | 8 | M20 | |
| PN 10MPa | 230 | 180 | 76 | 75 | 138 | 3+0.5 | 32 | 8 | M24 | |
| DN 2"(ANSI B 16.5 RF 型) | 150psi | 152.4 | 120.6 | 48.3 | 57 | 92.1 | 3+0.5 | 17.4 | 4 | M18 |
| 300psi | 165.1 | 127.0 | 48.3 | 57 | 92.1 | 3+0.5 | 20.6 | 8 | M18 | |
| 600psi | 165.1 | 127.0 | 48.3 | 57 | 92.1 | 6.35 | 31.75 | 8 | M18 | |
| DN 3"(ANSI B 16.5 RF 型) | 150psi | 190.5 | 152.4 | 76 | 75 | 127 | 3+0.5 | 22.2 | 4 | M16 |
| 300psi | 209.5 | 168.3 | 76 | 75 | 127 | 3+0.5 | 27.0 | 8 | M20 | |
| 600psi | 209.5 | 168.3 | 76 | 75 | 127 | 6.35 | 38.05 | 8 | M20 | |
| DN 4"(ANSI B 16.5 RF 型) | 150psi | 229 | 191 | 89 | 89 | 157 | 3+0.5 | 30 | 8 | M18 |
| 300psi | 255 | 200 | 89 | 89 | 157 | 3+0.5 | 32 | 8 | M18 | |
注:用户可选配安装螺栓、螺母。
7 电气连接图
注:快捷接口功能等同于信号端子。
8 低压端过程连接说明
9型号和规格代码表
| 差压液位变送器本体选型 TX3351- | ||||
| 传感器类型 | ||||
| DL | 差压液位传感器 | |||
| 精度 | 输出 | |||
| A | 基本误差±0.05% | 4-20mA带HART通讯 | ||
| B | 基本误差±0.075% | 4-20mA带HART通讯 | ||
| C | 基本误差±0.1% | 4-20mA带HART通讯 | ||
| D | 基本误差±0.2% | 4-20mA带HART通讯 | ||
| E | 基本误差±0.5% | 4-20mA带HART通讯 | ||
| M | 基本误差±0.075% | 485输出 | ||
| X | 非标误差 | 备注 | ||
| 量程 | ||||
| B | 0~6kPa(0~600 mmH2O)/(0~60mbar) | |||
| C | 0~40kPa(0~4000 mmH2O)/(0~400mbar) | |||
| D | 0~250kPa(0~25 mH2O)/(0~2500mbar) | |||
| E | 0~1MPa(0~100 mH2O)/(0~10bar) | |||
| F | 0~3MPa(0~300 mH2O)/(0~30bar) | |||
| 静压芯片 | ||||
| 0 | 无 | |||
| 1 | 40MPa静压芯片(A量程选用) | |||
| 传感器膜片材质 | 填充液 | |||
| A | 不锈钢 316L | 硅油 | ||
| 额定工作压力 | ||||
| 1 | 16MPa | |||
| 负腔过程连接 | ||||
| LN | NPT1/4内螺纹,无泄放阀 | |||
| LB | NPT1/4内螺纹,泄放阀装于夹板后部端面 | |||
| LU | NPT1/4内螺纹,泄放阀装于夹板侧面上部 | |||
| LD | NPT1/4内螺纹,泄放阀装于夹板侧面下部 | |||
| 负腔接液密封材质(低压侧) | ||||
| N | 丁腈橡胶(NBR) | |||
| F | 氟橡胶(FKM) | |||
| P | 聚四氟乙烯(PTFE) | |||
| 特殊功能 | ||||
| N | 无 | |||
| F | 平方根输出 | |||
| P | 防雷击功能 | |||
| O | 禁油处理(氧气测量限氟油填充液、氟橡胶密封圈、<6MPa、<60℃) | |||
| 安装支架 | ||||
| N | 无 | |||
| 负腔过程连接附件 | ||||
| N | 无 | |||
| 1 | 1/2 英寸NPT内螺纹不锈钢椭圆形法兰 | |||
| 2 | M20x1.5 外螺纹不锈钢丁字形接头 | |||
| 液晶显示 | ||||
| N | 无 | |||
| 2 | 液晶显示(-25℃) | |||
| 3 | 低温液晶显示(-40℃) | |||
| 防爆选项 | ||||
| N | 基本型 | |||
| A | 本安型 | |||
| D | 隔爆型 (不含隔爆电缆接头) | |||
| 位号标牌 | ||||
| N | 无 | |||
| 1 | 位号标于铭牌内 | |||
| 2 | 悬挂式不锈钢标牌 | |||
| 使用说明 | ||||
| C | 中文 | |||
| E | 英文 | |||
| X | 备注 | |||
| 附加选项 | ||||
| S | 不锈钢表壳 | |||
| V | 低电压版 | |||
| 电气接口 | ||||
| 不选 | M20*1.5内螺纹(常规) | |||
| 1D | NPT1/2内螺纹 | |||
| 液位变送器法兰部分选型 | |||
| 接液密封装置 | |||
| LT- | 液位法兰,无毛细管 高压侧 | ||
| 过程连接 | |||
| 标称直径 | 密封面形式 | 膜片/密封面材质 | |
| A | DN50 HG/T20592 | RF型 HG/T20592 | 不锈钢 316L |
| B | DN50 HG/T20592 | RF型 HG/T20592 | 哈氏合金C |
| C | DN50 HG/T20592 | RF型 HG/T20592 | 钽 |
| H | DN80 HG/T20592 | RF型 HG/T20592 | 不锈钢 316L |
| I | DN80 HG/T20592 | RF型 HG/T20592 | 哈氏合金C |
| G | DN80 HG/T20592 | RF型 HG/T20592 | 钽 |
| D | DN2″ASME B 16.5 | RF型 ASME B 16.5 | 不锈钢 316L |
| E | DN2″ASME B 16.5 | RF型 ASME B 16.5 | 哈氏合金C |
| F | DN2″ASME B 16.5 | RF型 ASME B 16.5 | 钽 |
| K | DN3″ASME B 16.5 | RF型 ASME B 16.5 | 不锈钢 316L |
| L | DN3″ASME B 16.5 | RF型 ASME B 16.5 | 哈氏合金C |
| M | DN3″ASME B 16.5 | RF型 ASME B 16.5 | 钽 |
| N | DN4″ASME B 16.5 | RF型 ASME B 16.5 | 不锈钢 316L |
| O | DN4″ASME B 16.5 | RF型 ASME B 16.5 | 哈氏合金C |
| P | DN4″ASME B 16.5 | RF型 ASME B 16.5 | 钽 |
| X | 非标法兰(用X(...)表示) | ||
| 额定压力 | |||
| 压力等级 | 法兰压力标准 | ||
| 1 | PN 1MPa/4MPa | HG/T20592 | |
| 2 | PN 6.4MPa | HG/T20592 | |
| 3 | PN 10MPa | HG/T20592 | |
| 6 | 150psi | ASME B 16.5 | |
| 7 | 300psi | ASME B 16.5 | |
| 8 | 600psi | ASME B 16.5 | |
| 连接形式 | |||
| F | 扁平式(无插入筒) | ||
| H | 插入式,不锈钢 316L 插入长度50mm | ||
| I | 插入式,不锈钢 316L 插入长度100mm | ||
| G | 插入式,不锈钢 316L 插入长度150mm | ||
| L | 插入式,哈氏合金C 插入长度50mm | ||
| M | 插入式,哈氏合金C 插入长度100mm | ||
| N | 插入式,哈氏合金C 插入长度150mm | ||
| 填充液 | |||
| S | 硅油 -30~200℃ | ||
| H | 高温硅油 -10~350℃ | ||
| U | 超高温硅油 -10~400℃ | ||
| V | 植物油 0~250℃ | ||
| F | 氟油 -30~260℃ | ||
| L | 低温硅油 -100~100℃ | ||
| 接液法兰膜盒面形式 | |||
| N | 无 | ||
| 1 | 316L上涂FEP(氟化乙烯丙烯共聚物)(温度≤180℃) | ||
| 2 | 316L上涂PFA(过氟烷基化物)(温度≤260℃) | ||
| 3 | 膜片贴PTFE膜(聚四氟乙烯膜)[2] (温度≤200℃) (不适用于插入式) | ||
| 4 | 316L上涂FEP(氟化乙烯丙烯共聚物)(温度≤180℃)(仅适用于插入式) | ||
| 5 | 316L上涂PFA(过氟烷基化物)(温度≤260℃)(仅适用于插入式) | ||
| 6 | 防真空处理 | ||
注1:在对液位法兰密封装置选型时,应先完成差压液位变送器的基础选型,再选下面的法兰部分选型
注2:膜片贴PTFE膜,也即F4膜片,可适用于负压的测量,但仅适用于扁平式液位法兰
注3:所有非标选项以X做选型,并在X后加括号详细参数以备注为准
质保期一年,终身维护。提供7×24小时技术支持,产品出现故障48小时内响应,可根据客户需求提供现场调试及维修服务。
