| 材料晶体结构 | 单晶 | 测量范围 | 0-30kPa～3MPaMPa |
|---|---|---|---|
| 产地 | 国产 | 防爆等级 | 一级 |
| 防护等级 | IP67 | 加工定制 | 是 |
| 适用介质 | 液体 | 适用领域 | 石油,化工,冶金,电力,供水,热力管网,油气传输 |
| 输出信号 | 4～20mADC HARTmA | 指示表头 | LED |

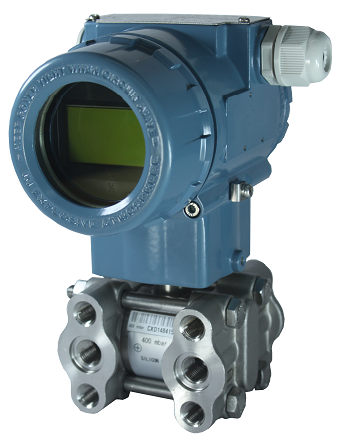

TX3351-DP差压变送器用于测量液体、气体或蒸汽的液位、密度、压力、以及流量，然后将其转变成4～20mADC HART电流信号输出。TX3351-DP也可与RST375手持终端或RSM100 Modem 相互通信，进行参数设定、过程监控等。
TX3351-DP差压变送器用于测量液体、气体或蒸汽的液位、密度、压力、以及流量，然后将其转变成4～20mADC HART电流信号输出。TX3351-DP也可与RST375手持终端或RSM100 Modem 相互通信，进行参数设定、过程监控等。
标准规格
（以标准零点为基准调校量程，不锈钢 316L膜片，填充液为硅油）
1性能规格
调量程的参考精度
（包括从零点开始的线性、回差和重复性）± 0.075%
若TD>10 (TD=量程/调节量程)则为：±(0.0075×TD)%
平方根输出精度为以上线性参考精度的1.5倍
环境温度影响
| 量程代码 | -20℃～65℃总影响量 |
| A | ±(0.45×TD+0.25)%×Span |
| B | ±(0.30×TD+0.20)%×Span |
| C/D/E | ±(0.20×TD+0.10)%×Span |
| 量程代码 | -40℃～-20℃和65℃～85℃总影响量 |
| A | ±(0.45×TD+0.25)%×Span |
| B | ±(0.30×TD+0.20)%×Span |
| C/D/E | ±(0.20×TD+0.10)%×Span |
过范围影响：±0.075%×Span
静压影响
| 量程代码 | 影响量 |
| A | ±(0.15%URL+0.10%Span)/4MPa |
| B | ±(0.10%URL+0.075%Span)/16MPa |
| C/D/E | ±(0.05%URL+0.05%Span)/16MPa |
过压影响
| 量程代码 | 影响量 |
| A | ±0.2%×Span/4MPa |
| B | ±0.2%×Span/16MPa |
| C/D/E | ±0.1%×Span/16MPa |
长期稳定性
| 量程代码 | 影响量 |
| A | ±0.5%×Span/1年 |
| B | ±0.2%×Span/1年 |
| C/D/E | ±0.1%×Span/1年 |
电源影响: ±0.001% /10V (12～42V DC)，可忽略不计。
2功能规格
量程限
在量程的上下限范围内，可以任意调整。
建议选择量程比尽可能低的量程代码，以优化性能特征。
零点设置
零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程
安装位置影响
与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，会发生<0.4kPa范围内的零位影响，可以通过调节调零校正。无量程影响。
输出
2线制，4～20mADC，可选HART输出数字通讯，可选择线性或平方根输出。
输出信号极限：Imin=3.9mA，Imax=20.5mA
报警电流
低报模式（小）：3.7 mA
高报模式（大）：21 mA
不报模式（保持）：保持故障前的有效电流值
报警电流标准设置：高报模式
响应时间
放大器部件阻尼常数为0.1s；传感器时间常数为0.1～1.6s，取决于量程及量程比。附加的可调时间常数为：0.1～60s。
对非线性输出（如平方根功能）的影响取决于该功能，并可据此计算。
预热时间：< 15s
环境温度
-40～85℃
带液晶显示、氟橡胶密封圈时 -20～65℃
储存温度/运输温度
-50～85℃；带液晶显示时：-40～85℃
工作压力
额定工作压力分为：16MPa、25MPa、40MPa三档
静压极限
从3.5kPa压力至额定压力，保护压力可大于额定压力的1.5倍，同时加于变送器两侧。
单向过载极限：单向过载可达额定压力
电磁兼容性(EMC)
见下页《电磁兼容性附表》
3安装
电源及负载条件
电源电压为24V，R≤(Us-12V)/Imax kΩ
其中 Imax=23 mA
电源电压：42VDC
电源电压：12VDC，15VDC（背光液晶显示）
数字通讯负载范围： 250～600Ω
电气连接
M20X1.5电缆密封扣，接线端子适用于0.5～2.5mm2的导线。
过程连接
过程连接法兰的两端面有NPT 1/4 和UNF 7/16``内螺纹。
4物理规格
材质
测量膜盒：不锈钢 316L
膜片： 不锈钢 316L、哈氏合金C
过程法兰：不锈钢 304
螺母及螺栓：不锈钢（A4）
填充液： 硅油
密封圈： 丁腈橡胶（NBR）、氟橡胶（FKM）、
聚四氟乙烯（PTFE）
变送器外壳：铝合金材质，外表喷涂环氧树脂
外壳密封圈：丁腈橡胶（NBR）
铭牌： 不锈钢 304
重量：3.3kg（无：液晶显示、安装支架、过程连接）
外壳防护等级：IP67
电磁兼容性附表
| 序号 | 测试项目 | 基本标准 | 测试条件 | 性能等级 |
| 1 | 辐射干扰（外壳） | GB/T 9254-2008表5 | 30MHz～1000MHz | 合格 |
| 2 | 传导干扰（直流电源端口） | GB/T 9254-2008表1 | 0.15MHz～30MHz | 合格 |
| 3 | 静电放电(ESD)抗扰度 | GB/T 17626.2-2006 | 4kV(触点)8kV(空气) | B |
| 4 | 射频电磁场抗扰度 | GB/T 17626.3-2006 | 10V/m (80MHz～1GHz) | A |
| 5 | 工频磁场抗扰度 | GB/T 17626.8-2006 | 30A/m | A |
| 6 | 电快速瞬变脉冲群抗扰度 | GB/T 17626.4-2008 | 2kV(5/50ns,5kHz) | B |
| 7 | 浪涌抗扰度 | GB/T 17626.5-2008 | 1kV（线线之间）2kV（线地之间）(1.2us/50us) | B |
| 8 | 射频场感应的传导干扰抗扰度 | GB/T 17626.6-2008 | 3V (150KHz～80MHz) | A |
注：（1）A性能等级说明：测试时，在技术规范极限内性能正常。
（2）B性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。
外形尺寸 单位（mm）
水平配管连接方式（侧面） 水平配管连接方式（正面）
墙装连接方式 垂直配管连接方式
5 电气连接图
注：快捷接口功能等同于信号端子。
6 过程连接说明
7型号和规格代码表
| 差压变送器选型 TX3351- | ||
| 传感器类型 | ||
| DP | 差压传感器 | |
| 精度 | 输出 | |
| A | 基本误差±0.05% | 4-20mA带HART通讯 |
| B | 基本误差±0.075% | 4-20mA带HART通讯 |
| 量程 | ||
| A | 0-100Pa～1kPa（0-10～100 mmH2O）/(0-1～10mbar)精度请在询价时确认 | |
| B | 0-200Pa～6kPa（0-20～600 mmH2O）/(0-2～60mbar) | |
| C | 0-400Pa～40kPa（0-40～4000 mmH2O）/(0-20～400mbar) | |
| D | 0-2.5kPa～250kPa（0-0.25～25 mH2O）/(0-25～2500mbar) | |
| F | 0-30kPa～3MPa（0-3～300 mH2O）/(0-0.3～30bar) | |
| 静压芯片 | ||
| 0 | 无 | |
| 1 | 40MPa静压芯片（A量程选用） | |
| 膜片材质 | 填充液 | |
| A | 不锈钢 316L | 硅油 |
| B | 不锈钢 316L | 氟油 |
| C | 哈氏合金C | 硅油 |
| D | 哈氏合金C | 氟油 |
| E | 不锈钢316L 镀金 | 硅油 |
| F | 不锈钢316L 镀金 | 氟油 |
| G | 不锈钢316L 涂FEP | 硅油 |
| T | 钽 | 硅油 |
| 额定工作压力 | ||
| 0 | 额定工作压力0.2MPa（仅适用A量程） | |
| 7 | 额定工作压力7MPa （仅适用A量程） | |
| 1 | 16MPa | |
| 2 | 25MPa | |
| 3 | 40MPa | |
| 过程连接 | ||
| N | 1/4英寸NPT及7/16英寸UNF螺纹孔 无泄放阀 | |
| B | 1/4英寸NPT及7/16英寸UNF螺纹孔 泄放阀装于法兰后部端面 | |
| U | 1/4英寸NPT及7/16英寸UNF螺纹孔 泄放阀装于法兰侧面上部 | |
| D | 1/4英寸NPT及7/16英寸UNF螺纹孔 泄放阀装于法兰侧面下部 | |
| 接液密封材质 | ||
| N | 丁腈橡胶（NBR） | |
| F | 氟橡胶(FKM) | |
| P | 聚四氟乙烯(PTFE) | |
| 特殊功能 | ||
| N | 无 | |
| F | 平方根输出 | |
| P | 防雷击功能 | |
| O | 禁油处理（氧气测量限氟油填充液、氟橡胶密封圈、<6MPa、<60℃) | |
| 安装支架 | ||
| N | 无 | |
| 1 | 不锈钢 | |
| 2 | 碳钢镀锌 | |
| 过程连接附件 | ||
| N | 无 | |
| 1 | 1/2 英寸NPT内螺纹不锈钢椭圆形法兰 | |
| 2 | M20x1.5 外螺纹不锈钢丁字形接头 | |
| 液晶显示 | ||
| N | 无 | |
| 2 | LED背光液晶显示（-20℃） | |
| 3 | OLED显示（-40℃） | |
| 防爆选项 | ||
| N | 基本型 | |
| A | 本安型，NEPSI | |
| D | 隔爆型，NEPSI （不含隔爆电缆接头） | |
| 位号标牌 | ||
| N | 无 | |
| 1 | 位号标于铭牌内 | |
| 2 | 悬挂式不锈钢标牌 | |
| 使用说明 | ||
| C | 中文 | |
| E | 英文 | |
| 附加选项 | ||
| S | 不锈钢表壳 | |
| V | 低电压版 | |
| 电气接口 | ||
| 不选 | M20*1.5内螺纹（常规） | |
| 1D | NPT1/2内螺纹 | |
| 举例：TX3351-DPBC0A1NNNN1NA1CTX3351差压变送器,差压传感器，±0.075%精度，0-1Kpa，膜片不锈钢316L充硅油，额定工作压力16Mpa，过程连接附件1/2英寸NPT内螺纹不锈钢椭圆形法兰，LED背光液晶显示，防爆本安型，位号标于铭牌内，中文 | ||
注：1.所有非标选项以X做选型，并在X后加括号详细参数以备注为准
