M12 A-编码 4芯 公直头 组装式活接头 螺丝接线端子

产品描述

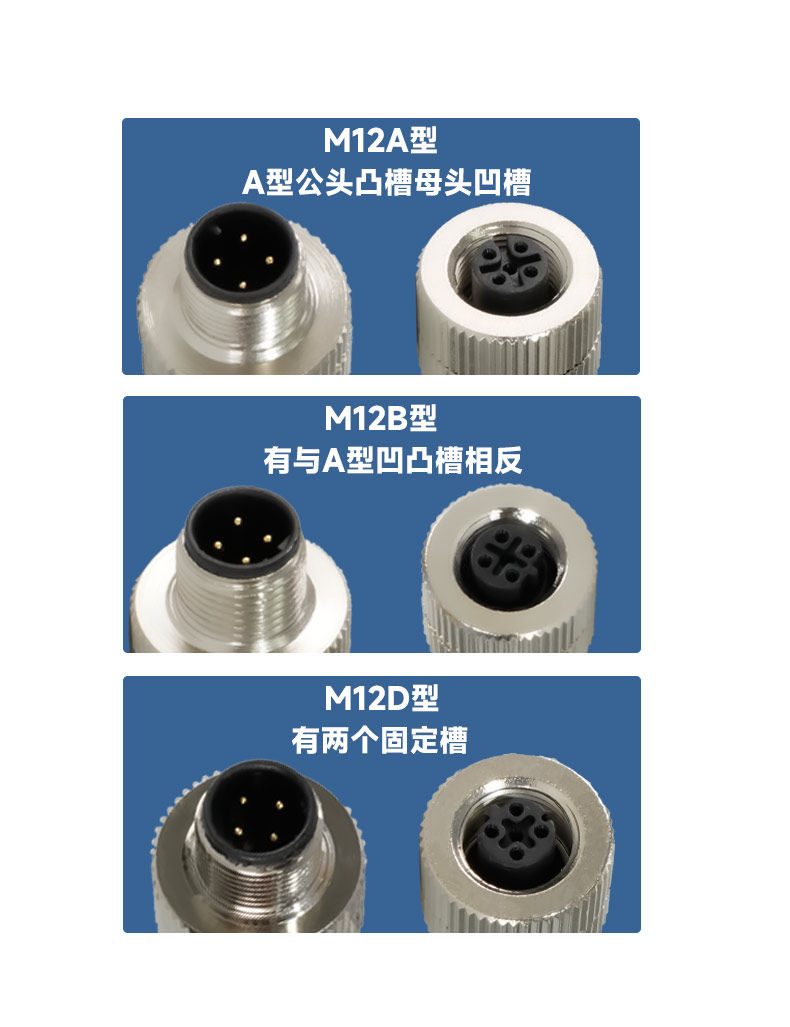

M12公制螺纹A-型编码连接器，为当前工厂自动化领域最常用的连接器，设计标准为IEC 61076-2-101, 主要为工厂自动化传感器与执行器所开发设计。我司M12连接器产品设计考虑了各种严苛的使用环境，涵盖各种气候与场合的应用要求，如：耐高低温、抗水解、耐油、耐腐蚀、抗紫外线、耐弯曲、耐磨、耐弯曲拖链等性能要求。M12 A型 编码采用特定的A型凹凸槽防呆位结构设计，以区分B, C, D, X, S, T, K, L, M, Y-型等其它防呆编码类型。

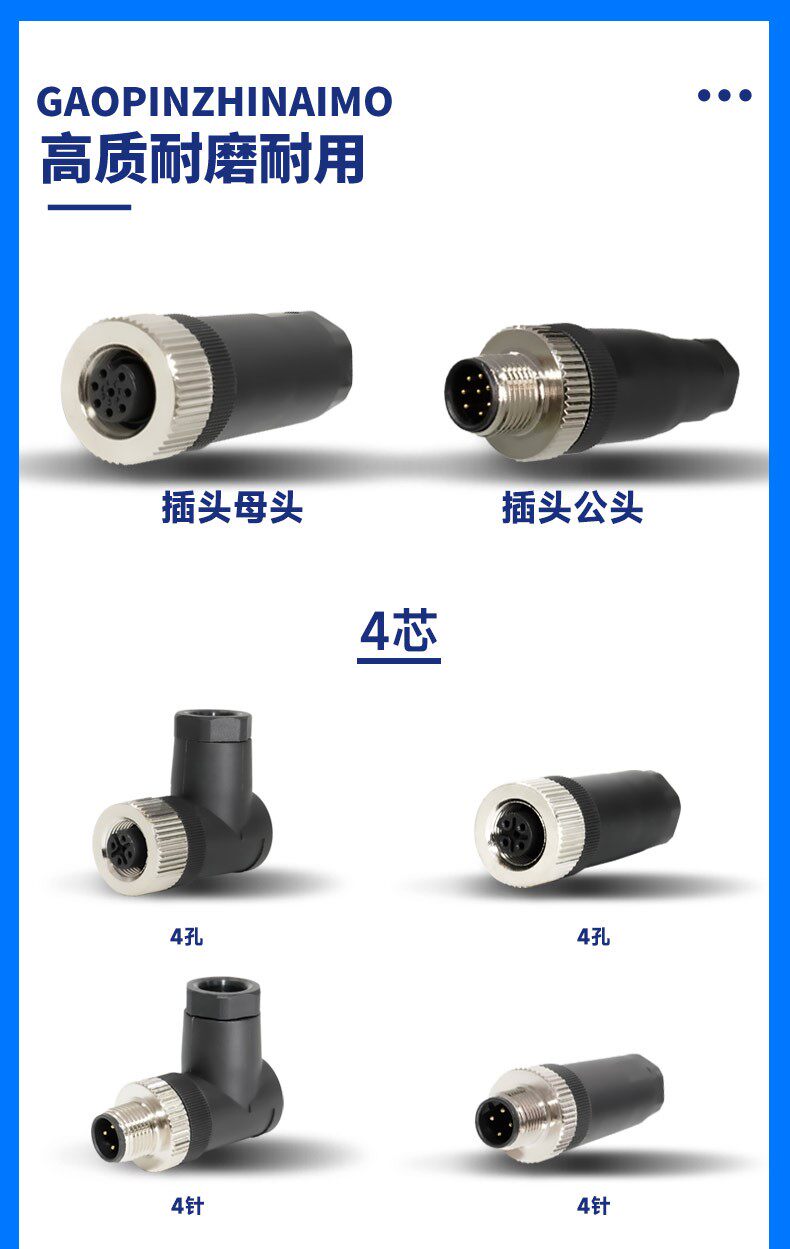

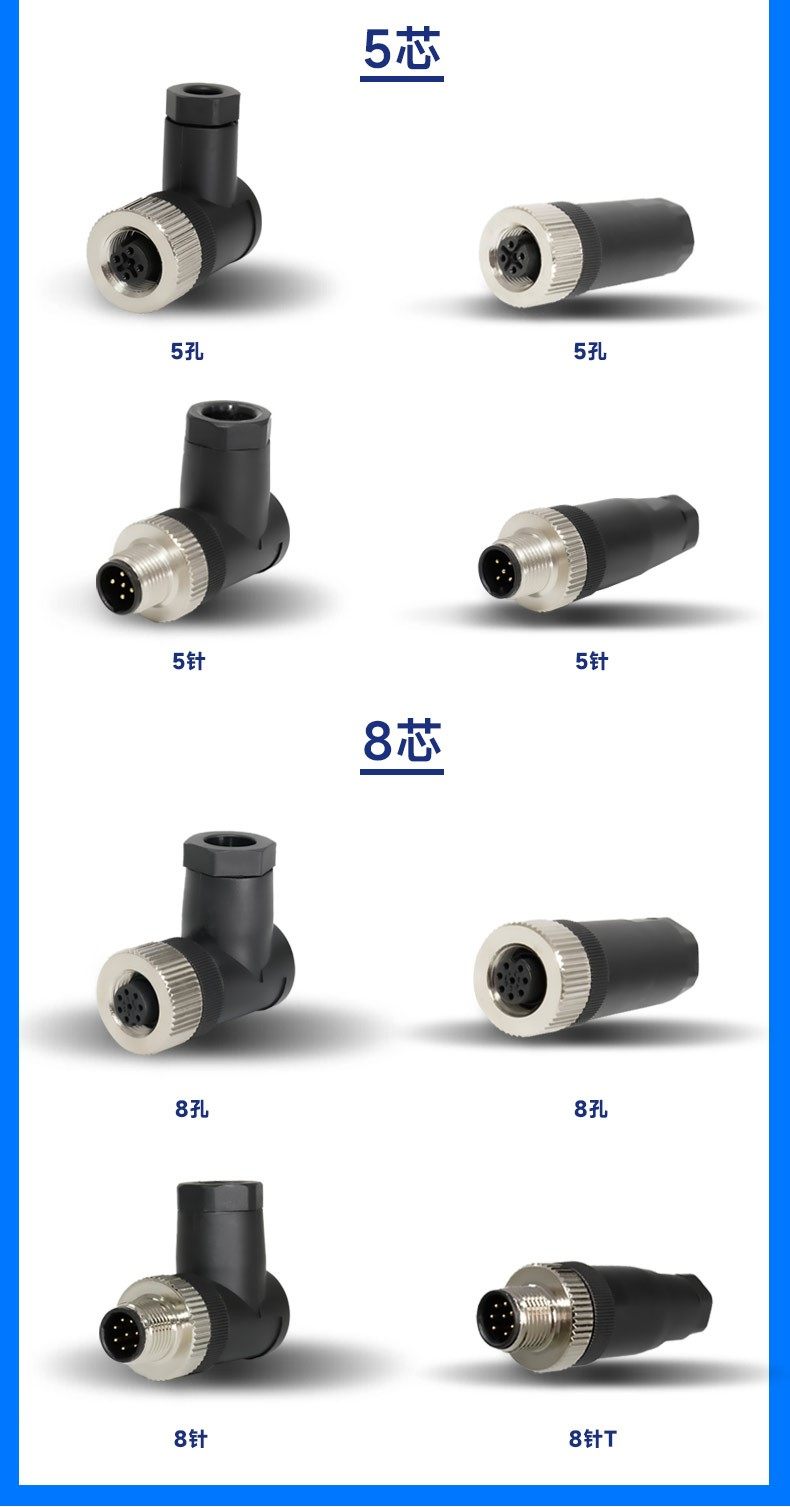

● 中传工业组装式目前已开发3芯、 4芯、 5芯、 8芯、12芯
● 配套板端（面板式）插座有焊接型、PCB插针型可选
● 配套电缆有非屏蔽、屏蔽型、耐油、抗水解、抗紫外线等材料可选
● 额定电压: 250V/ 60V/ 30V;
● 额定电流：4A, 2A, 1.5A
● IP67防护等级

这款4芯公头圆形连接器是一种用于电气信号与电源传输的工业级互连组件，主要解决设备间线缆快速对接与稳定导通的问题。它采用A型防呆编码设计，有效防止误插，适用于需要高可靠性连接的自动化设备、仪器仪表及控制柜工况。该产品支持最高250V电压与4A电流，能够满足大多数中小功率设备的连接需求，是替代传统焊接或复杂布线的高效解决方案，确保在振动环境下依然保持接触稳定。

 该圆形连接器在规格设计上注重耐用性与导电性能，Pin针端子选用优质黄铜实心车件，表面经过3μ镀金处理，显著降低接触电阻并提升抗氧化能力。其接线方式采用便捷的锁螺丝型端子，支持24AWG至20AWG（0.25mm²-0.5mm²）多种线规，适应不同粗细的导线接入。产品具备非屏蔽结构，直头设计便于狭小空间安装，执行严格的工业制造标准，确保每个触点的气密性与机械强度，符合常规电气安全规范。

 在选型时，需明确此产品为4芯公头且为A型编码，务必确认插座母头也为对应A型编码以匹配键位，避免物理无法插入的情况。由于是非屏蔽结构，不建议用于强电磁干扰环境下的敏感模拟信号传输，更适用于电源、数字信号或一般控制线路。若需大电流传输，请注意其额定电流为4A，超出此范围可能导致发热；同时确认线径在0.25mm²至0.5mm²之间，过粗或过细的线缆均无法通过锁螺丝端子牢固固定。

 安装该圆形连接器时，建议使用合适尺寸的螺丝刀拧紧端子螺丝，避免用力过猛损伤螺纹或压断线芯，接线完成后应进行拉力测试以确保稳固。日常维护中，定期检查插头与插座的配合松紧度，以及镀金层是否有严重磨损或氧化迹象，特别是在高温或高湿环境中使用时。常见故障多为接触不良，通常由螺丝松动或端子氧化引起，重新紧固或清洁触点即可恢复，工作温度范围-40°C至105°C覆盖了绝大多数工业现场环境。
