联系人：王治荣
邮箱：
电话：15621818118
地址： 山东德州市
| 硼含量 |
0.5%-2.0% |
基材牌号 |
Q235B/Q345B |
| 厚度范围 |
10-200mm |
抗拉强度 |
≥370 MPa |
| 屈服强度 |
≥235 MPa |
延伸率 |
≥26% |
| 执行标准 |
GB/T 700/NB/T 20000 |
探伤等级 |
GB/T 2970 II级 |
| 表面状态 |
热轧/喷丸除锈 |
主要用途 |
中子辐射屏蔽 |

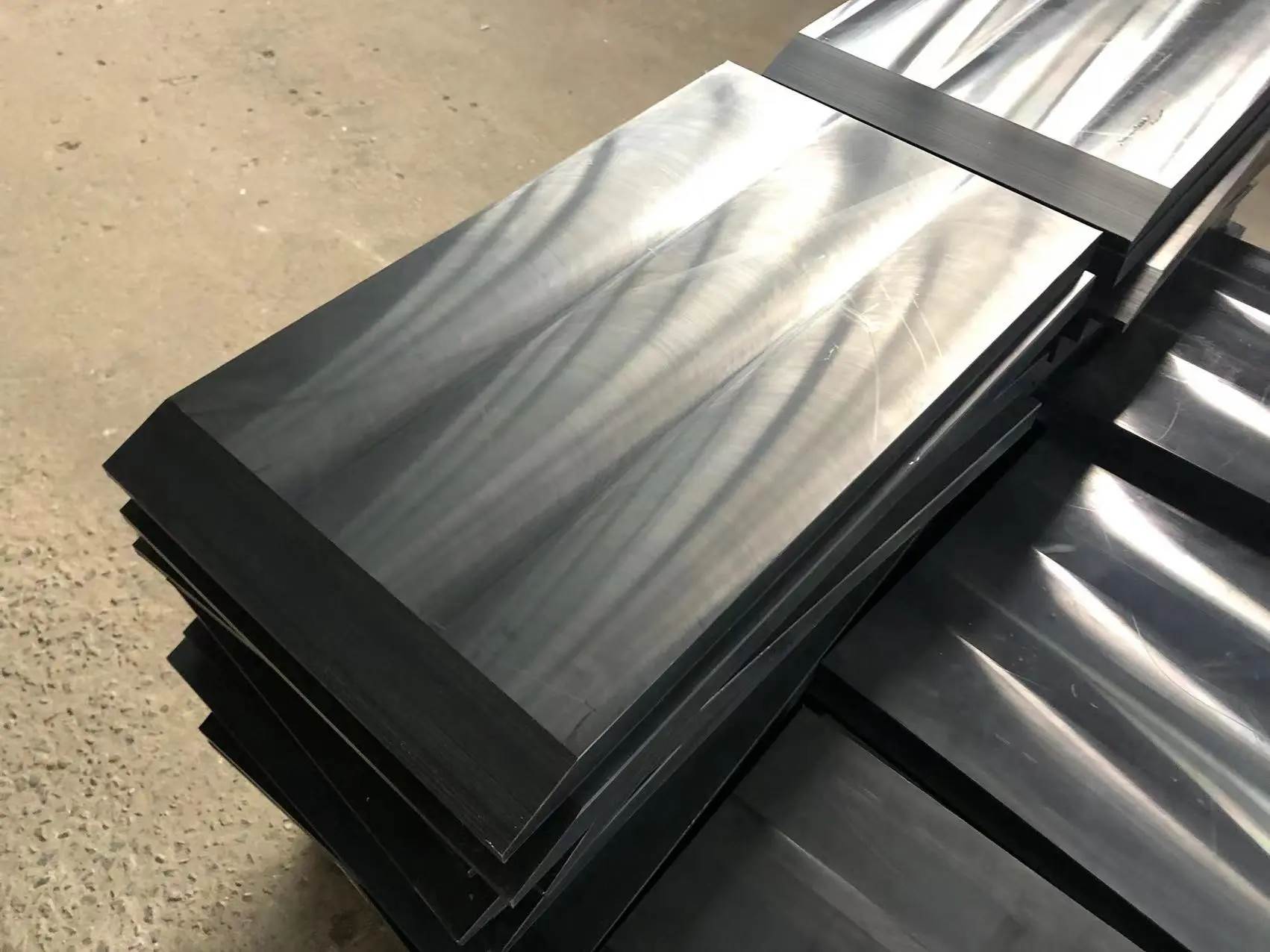

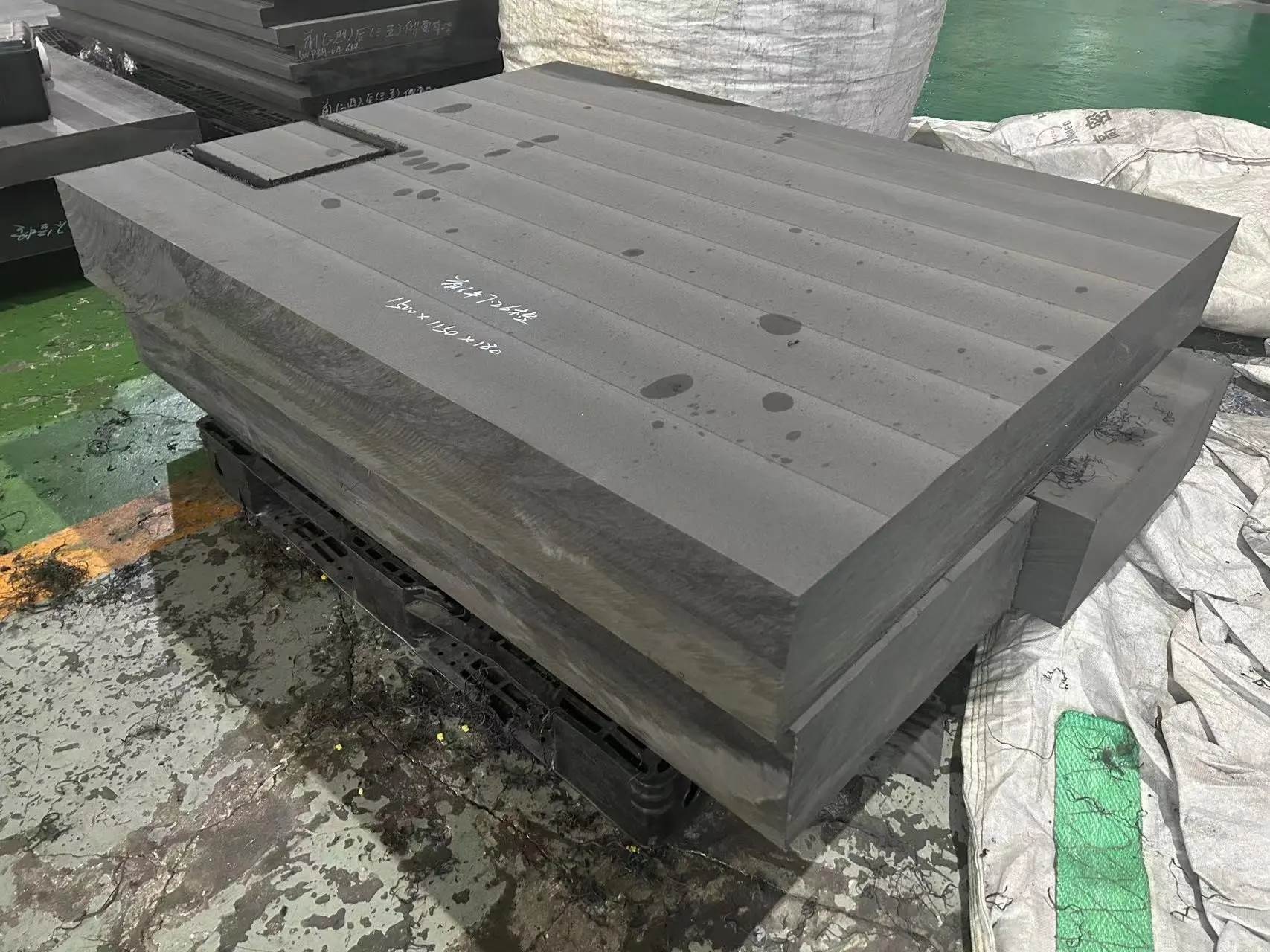

含硼板是一种专门用于中子辐射屏蔽的特种钢材，主要解决核反应堆、医疗放射室及工业探伤场景中的中子泄漏防护问题。通过在低碳钢基体中均匀添加硼元素（通常以碳化硼或单质硼形式存在），利用硼-10同位素极高的热中子吸收截面，有效衰减和捕获高能中子，从而降低辐射剂量率。该材料典型应用于核电站生物屏蔽层、乏燃料储存容器、加速器屏蔽墙以及核医学设备的防护结构，是保障操作人员安全和环境合规的关键结构材料，适用于需要同时具备结构强度与辐射防护功能的工况。
含硼板的规格参数严格遵循核级材料标准，常见厚度范围为10mm至200mm，宽度可达2500mm，长度可根据工程需求定制。硼含量通常控制在0.5%至2.0%之间，具体数值依据设计屏蔽当量确定。材质多采用Q235B、Q345B或专用核级钢基体，确保良好的焊接性能和机械加工性。执行标准参考GB/T 700、GB/T 1591及核行业标准NB/T 20000系列，部分出口产品需满足ASTM A36或ASME规范。板材表面质量要求无裂纹、夹渣，内部需通过超声波探伤检测，确保硼分布均匀性，避免局部屏蔽失效，每批次均需提供化学成分分析报告及力学性能测试数据。
选型时需明确中子通量密度、能量谱及空间限制，以确定最佳硼含量和板厚组合。高硼含量虽提升屏蔽效率，但可能影响焊接工艺性，需配合专用焊材和预热措施。与普通铅板相比，含硼板对中子屏蔽效果更佳且无二次伽马射线产生问题，但成本较高；与混凝土屏蔽相比，含硼板体积更小、重量更轻，适合空间受限场合。若工况仅涉及伽马射线而无中子辐射，则无需选用含硼板，普通铅板或混凝土即可满足需求。采购时需确认是否需进行后续热处理以消除应力，以及是否要求特定的平整度公差，以确保安装贴合度。

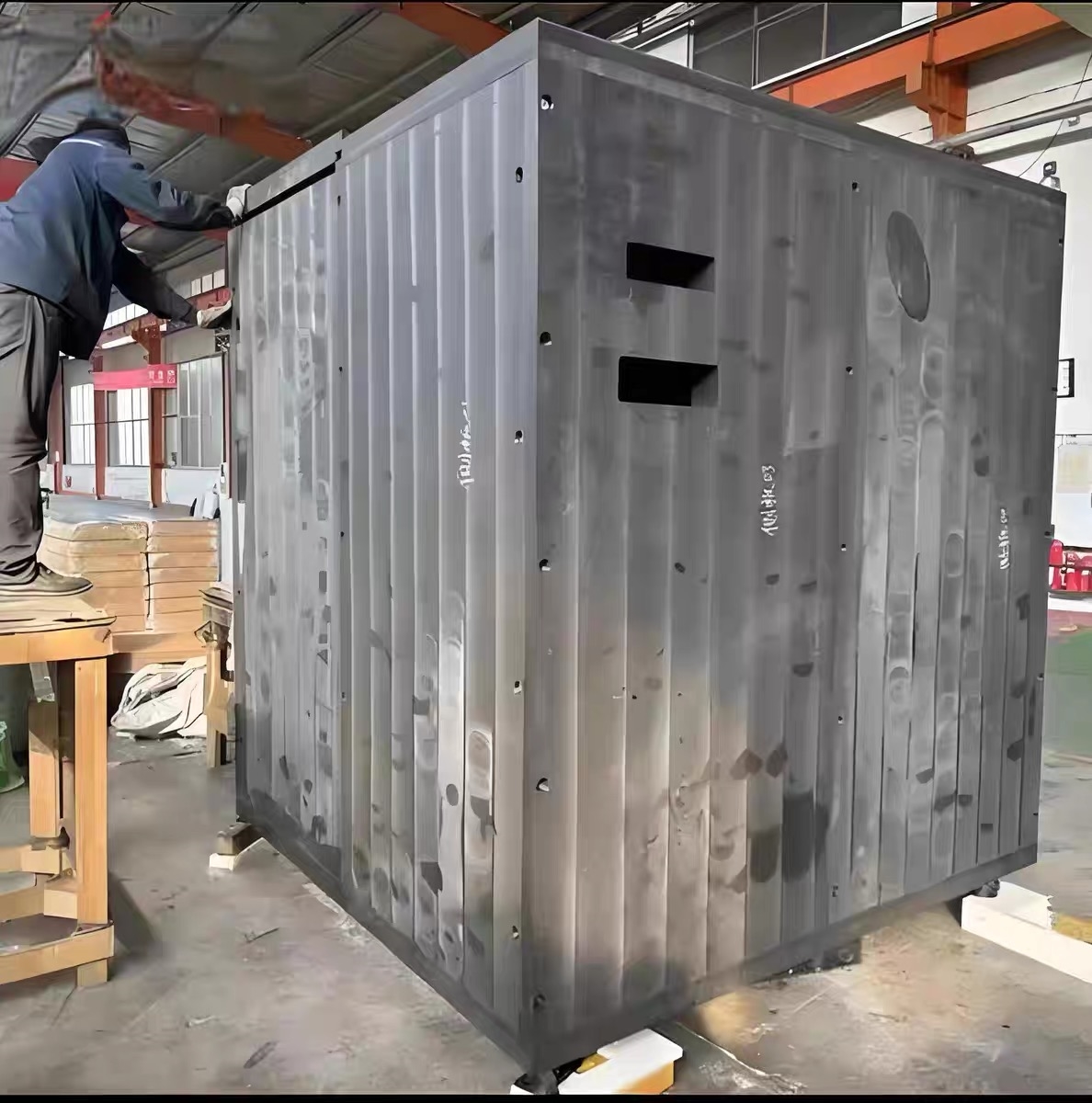

安装含硼板时需注意拼接缝隙的处理，通常采用搭接或迷宫式结构以避免中子泄漏，焊缝需进行无损检测确保密封性。日常维护中应定期检查表面防腐涂层完整性，防止潮湿环境导致基体钢材锈蚀，进而影响结构稳定性。在强辐射环境下，需监测材料因辐照损伤导致的力学性能变化，建议每5-10年进行一次全面评估。常见故障包括焊接热影响区裂纹、硼偏析导致的局部屏蔽不足等，可通过优化焊接工艺参数和加强原材料均匀性检测来预防。报废处理需遵循放射性废物管理规定，即便材料本身非放射性，也可能因活化而带有微量放射性，需专业机构回收处置。
15621818118
