特氟龙涂料防腐耐磨耐高温工业防护涂层

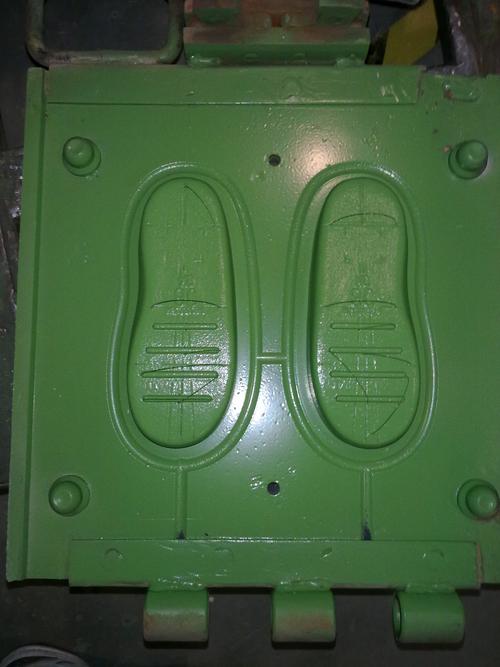

 特氟龙涂料是一种以聚四氟乙烯（PTFE）为主要成分的高性能防腐涂层材料，专为解决金属及非金属表面在极端工况下的腐蚀、磨损及高温老化问题而设计。该涂料通过形成致密的保护膜，有效隔离酸碱盐雾及化学介质，显著延长基材使用寿命。典型工况包括化工管道内壁、反应釜内衬、高温烘箱部件及机械滑动表面。其核心优势在于极低的摩擦系数与优异的不粘性，同时具备宽广的使用温度范围，适用于需要长期稳定运行的工业设备防护，是替代传统油漆及镀锌工艺的理想选择。

 该特氟龙涂料通常由底漆、中间漆及面漆组成多层涂装体系，干膜厚度一般控制在25-75微米之间，具体视防腐等级要求而定。涂层附着力强，经划格法测试可达0-1级标准，耐冲击性能优异。执行标准参考HG/T 3792-2014《交联型氟树脂涂料》或ASTM D4585相关测试规范。常规固化条件为常温干燥或高温烧结，烧结温度通常在300-400摄氏度区间，确保涂层完全熔融流平并形成结晶结构。产品通过中性盐雾测试可达1000小时以上无锈蚀，耐温性能持续工作温度可达260℃，短时耐受更高温度，符合RoHS环保认证要求，无重金属残留。

 选型时需明确基材类型（如碳钢、不锈钢、铝合金）及具体接触介质（酸、碱、溶剂种类）。对于强腐蚀环境，建议采用三道涂装体系以增强屏蔽效果；若仅需防粘或减摩，单道面漆即可满足需求。需注意特氟龙涂料不适用于承受极高机械冲击或尖锐物体刮擦的场景，此时应考虑搭配陶瓷填充改性品种。与普通环氧涂料相比，特氟龙涂料耐温性更佳且不粘性突出，但施工对表面处理要求更高，需喷砂至Sa2.5级。采购前应确认施工条件是否具备高温烧结能力，若无烘烤条件，需选择冷喷涂固化型配方。

 施工前基材必须经过严格的除油、除锈及喷砂粗化处理，表面粗糙度控制在Ra3.0-6.0微米为宜，以确保涂层机械咬合力。喷涂后需按工艺曲线进行升温固化，避免升温过快导致涂层起泡或开裂。日常维护中，尽管特氟龙涂料具有自清洁特性，仍建议定期用软布擦拭表面残留物，避免硬物刮伤涂层。常见故障如局部剥落，多因前处理不彻底或固化温度不足引起，修补时需打磨边缘并重新喷涂固化。储存时应置于阴凉干燥处，保质期通常为12个月，开封后需密封保存以防溶剂挥发影响施工粘度。
