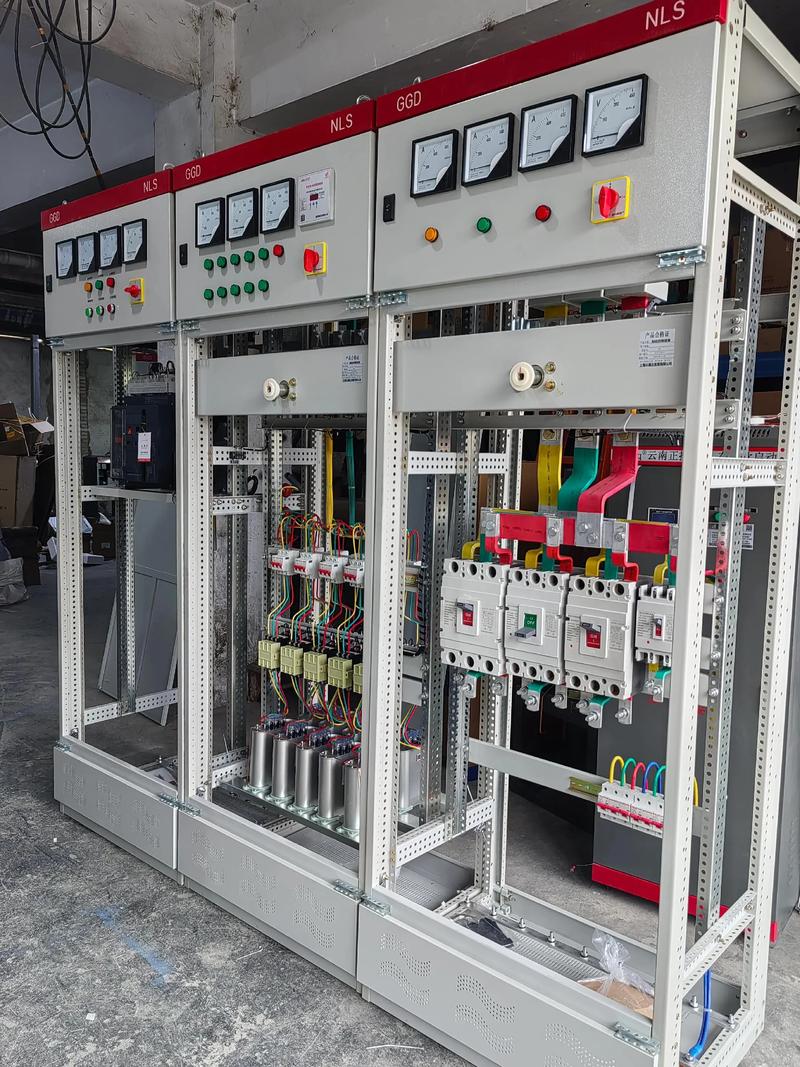

GGD型低压出线柜 交流配电系统专用开关设备

 GGD型低压出线柜是专为发电厂、变电站及工矿企业设计的交流低压配电设备。该设备主要用于额定频率50Hz、额定工作电压380V的电力系统中，作为动力照明及配电设备的电能转换、分配与控制之用。GGD低压出线柜结构紧凑，分断能力高，动热稳定性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖，防护等级高，是新一代理想的低压成套开关设备。

 GGD低压出线柜采用通用柜体结构，框架由型钢焊接而成，门板与侧板通过螺栓连接，整体强度高。柜内安装板采用镀锌钢板，防腐性能好。主母线采用铜排或铝排，截面根据额定电流选择，确保导电性能。断路器、接触器等元件安装在功能单元室内，各室之间设有隔离板，防止故障蔓延。执行标准符合GB7251.1《低压成套开关设备和控制设备》要求，具备CCC认证，确保产品安全可靠。

 选型GGD低压出线柜时，需明确额定电流、短路分断能力及回路数量。适用于变压器容量较大、负荷较集中的场所。若空间受限或要求更高防护等级，可考虑MNS或GCK等抽出式开关柜，但GGD在维护便利性和成本上具有优势。不适用于高频操作或对体积有严格限制的场景。采购时需确认一次方案图，确保元器件品牌及参数符合设计要求，避免现场安装冲突。

 GGD低压出线柜安装时需保证基础槽钢水平度，柜体垂直度偏差不超过1.5mm/m。接线时应注意相序一致，紧固力矩符合规范，防止接触不良发热。日常维护需定期检查母线连接点温度，清理柜内灰尘，检查断路器动作特性。常见故障包括触点氧化、绝缘老化等，发现异常应及时停电检修。保持通风良好，环境温度不超过40℃，可延长GGD低压出线柜使用寿命。
