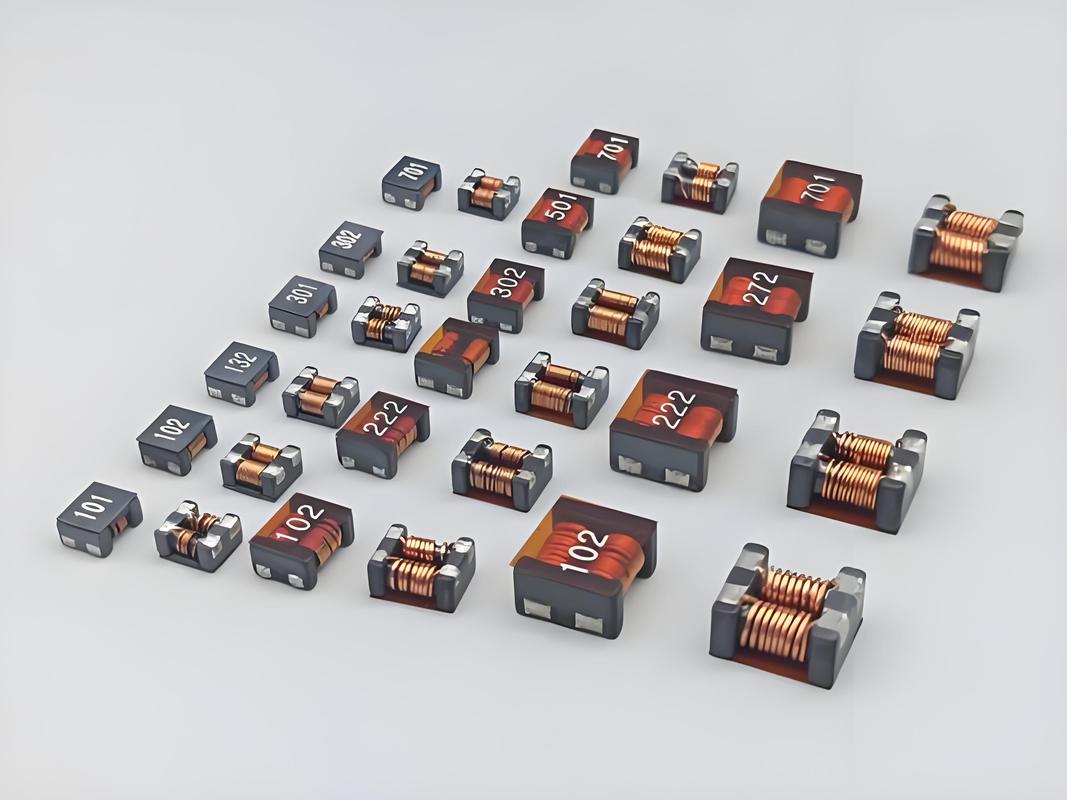

车规级SMD共模电感AEC-Q200认证低DCR适用于OBC及48V系统

 这款共模电感是专为汽车电子设计的表面贴装器件，主要解决新能源汽车高压系统中的电磁干扰问题。它针对车载充电机（OBC）和48V轻混系统进行了优化，能够有效抑制共模噪声，确保整车EMI滤波效果符合严苛的车规标准。作为豫之鑫科技推出的车规级SMD共模电感，其核心优势在于高可靠性与小型化设计的结合，能够在有限的PCB空间内提供稳定的电感量，满足现代电动汽车对功率密度和信号完整性的双重需求，是替代进口同类产品的理想选择。

 在规格参数方面，该系列共模电感覆盖了10μH至180μH的电感量范围，额定电流高达5A至36A，能够适应不同功率等级的应用场景。产品严格遵循AEC-Q200车规认证标准，确保了在-40℃至125℃甚至更宽温度范围内的长期稳定性。低直流电阻（Low DCR）设计显著降低了功耗和温升，提升了系统效率。其封装形式为SMD表面贴装，便于自动化生产组装。对标Pulse PH9408系列的设计，使得其在引脚兼容性和电气性能上具有高度的互换性，方便工程师进行快速选型和替换，无需大幅修改电路板布局。

 选型时需重点关注电感量与额定电流的匹配。对于小功率信号滤波或辅助电源电路，可选择10μH-47μH区间的产品；而对于主功率回路如OBC输入输出端，建议选用100μH以上且额定电流在20A以上的型号。需注意，虽然该共模电感具备高电流承受能力，但在极端过载情况下仍需配合保险丝等保护器件使用。与常规工字电感相比，共模电感对差模噪声抑制能力较弱，若系统中存在大量差模干扰，建议搭配差模电感组成LC滤波器。此外，应确认PCB焊盘尺寸与SMD封装相匹配，避免因焊接不良导致接触电阻增大。

 安装过程中应采用标准的SMT回流焊工艺，严格控制预热和峰值温度，防止因热应力损坏磁芯或线圈绝缘层。在整车应用环境中，建议定期检查电感周边的散热情况，确保空气流通或导热材料接触良好，以维持低DCR带来的低温升优势。常见故障多由机械应力导致的引脚开裂或磁芯碎裂引起，因此在PCB分板及组装环节应避免对电感本体施加过大外力。日常维护中，若发现系统EMI测试超标，可优先检查共模电感的引脚焊接质量及磁芯是否有肉眼可见的破损，及时更换受损的共模电感以恢复滤波性能。
