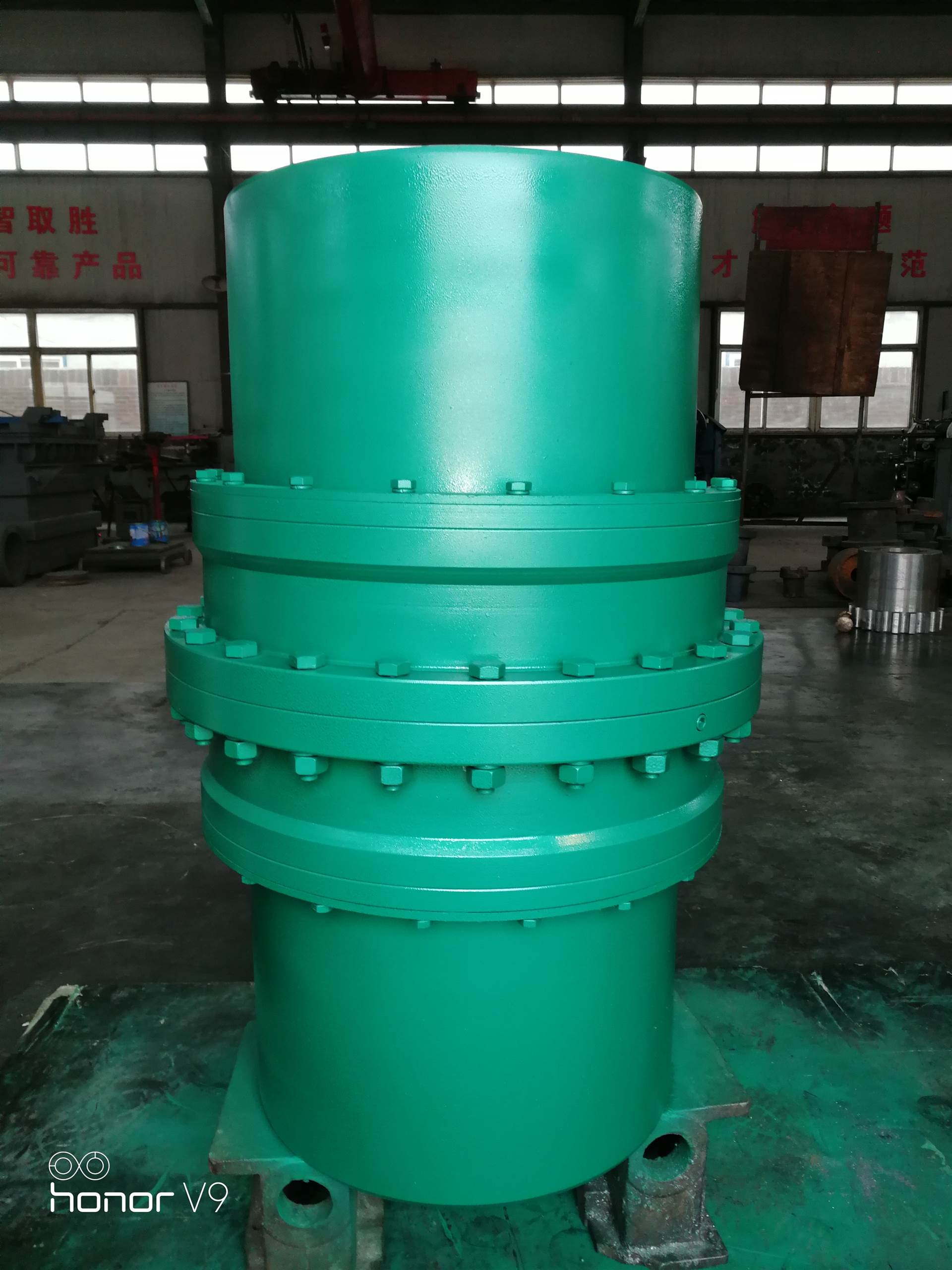

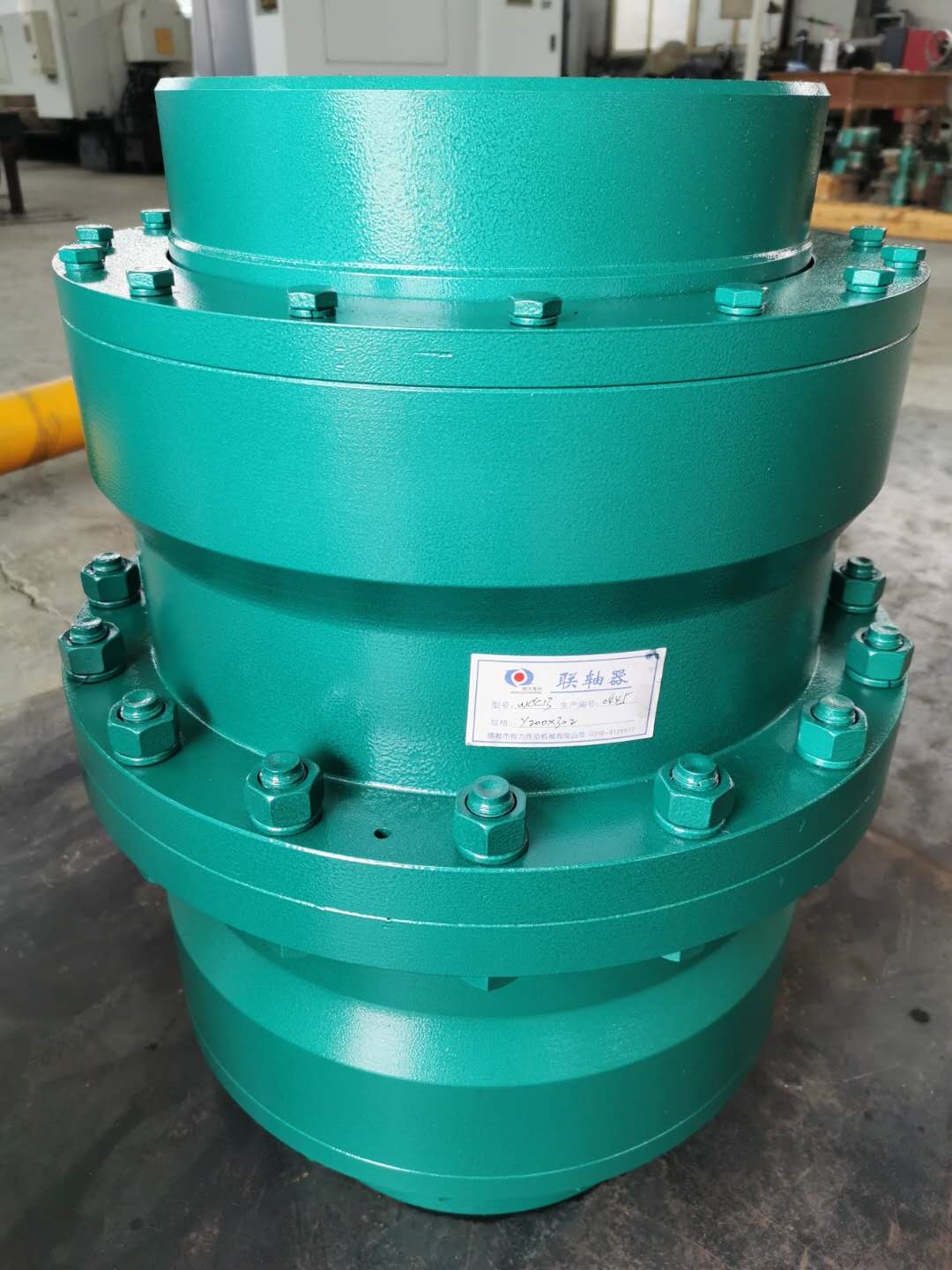

鼓型齿式联轴器

GIICL型鼓形齿联轴器 JB/T8854.2-2001 (代替ZBJ19013-89)    本联轴器适用于联接水平两同轴线，具有一定角向补偿两轴相对偏移性能的鼓形齿联轴器。传递公称转矩为0.4~4500KN·m，工作环境温度-20~+80℃。                             鼓形齿式联轴器属于刚挠性联轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿式联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形。

1、鼓形齿式联轴器，其刚性大，有挠性，无弹性，故不适宜用于要求减振、缓冲及二轴对中要求严格的机械。承载能力强。在相同的内齿套外径和联轴器大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器 提高15～20%；

2、外齿套齿端呈喇叭形状，使内、外齿装拆十分方便。

3、鼓形齿面使内、外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长；

4、传动效率高达99.7%。基于经上特点，目前，国内外已普遍以鼓形齿替代直齿式联轴器。生产的鼓形齿式联轴器品种规格齐全，并符合相应的标准。
