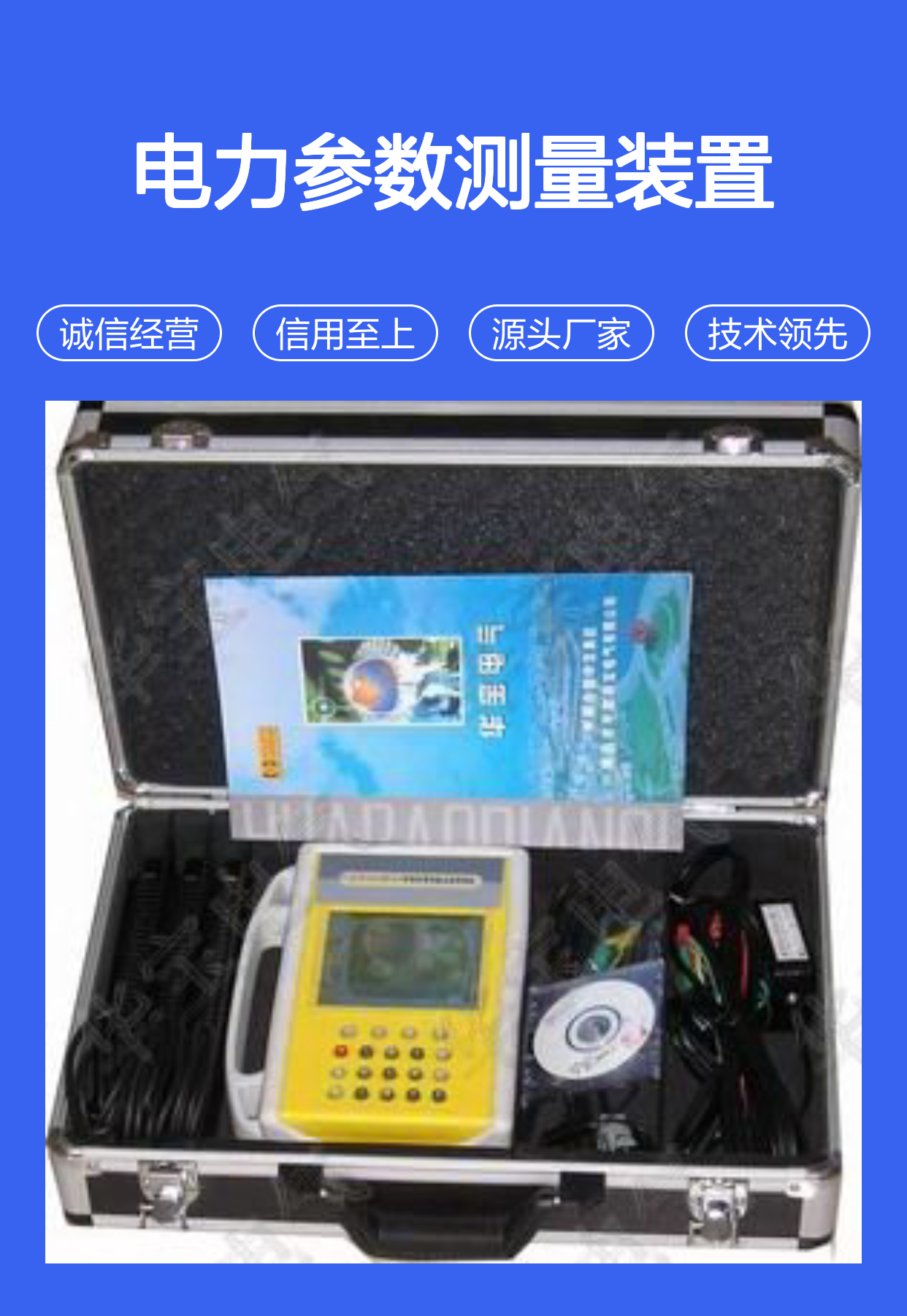

HB-DL多功能电力参数测量装置 三相电压电流相位谐波不平衡度检测

青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）成立于1987年,是中美合营华宝集团的骨干企业;1992年公司在原中外合营的基础上与美国CFB公司合作，在美籍华人徐承范博士王建华博士的直接参与支持下,逐步形成了集生产销售一次高压试验设备及二次继电保护测试仪器、分析仪器、校表仪器于一体的综合性企业.多年来凭着过硬的质量,完善的售后服务,产品先后销往全国三十多个省市自治区,赢得了广大电力用户的肯定及信赖.现代科技与经典理论的结合,为您提供的不仅仅是一个优秀的产品,而且还是一个物超所值的得力助手。

青岛华宝电气专业生产变比电桥检定装置,回路电阻测试仪检定装置,介质损耗因数标准器,兆欧表校准装置,接地电阻仪检定装置,耐电压测试仪校准器,油耐压检定装置,互感器测试仪检定装置,大电流发生器,蓄电池测试仪,串联谐振耐压试验装置,继电保护测试仪,直流电阻测试仪,直流高压发生器,互感器综合特性测试仪,电容电感测试仪,超低频高压发生器,变压器变比测试仪,变压器绕组变形测试仪等，是国家电网公司,计量院,检测公司提供商，各发电供电用电单位主要合作商，产品在各个电压等级的使用中得到验证与认可。热线：186+5322+5978 QQ：1123+134+968

多功能电力参数测试仪 电力参数测试装置 三相用电检查仪 微电脑交流电量测量仪 电力参数综合测试仪 多功能用电检查仪

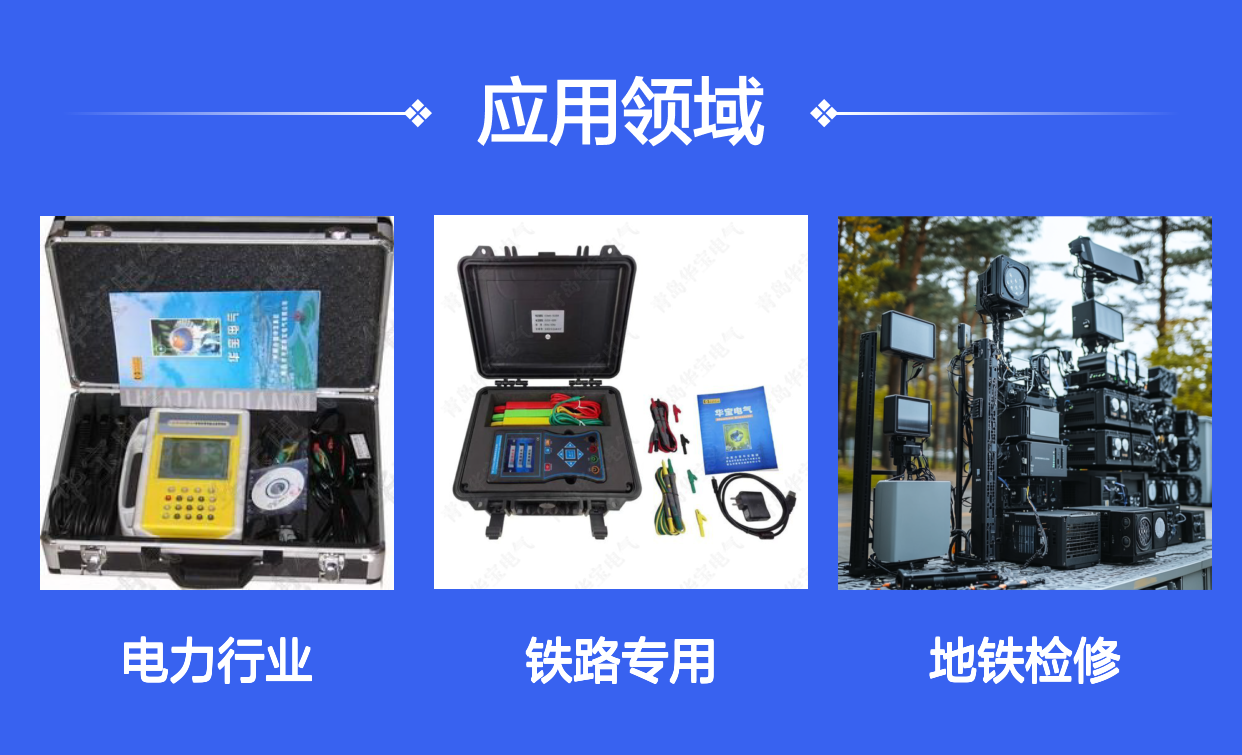

铁路专用电力参数测试仪,地铁专用电力参数测试装置,机车电力参数测试仪

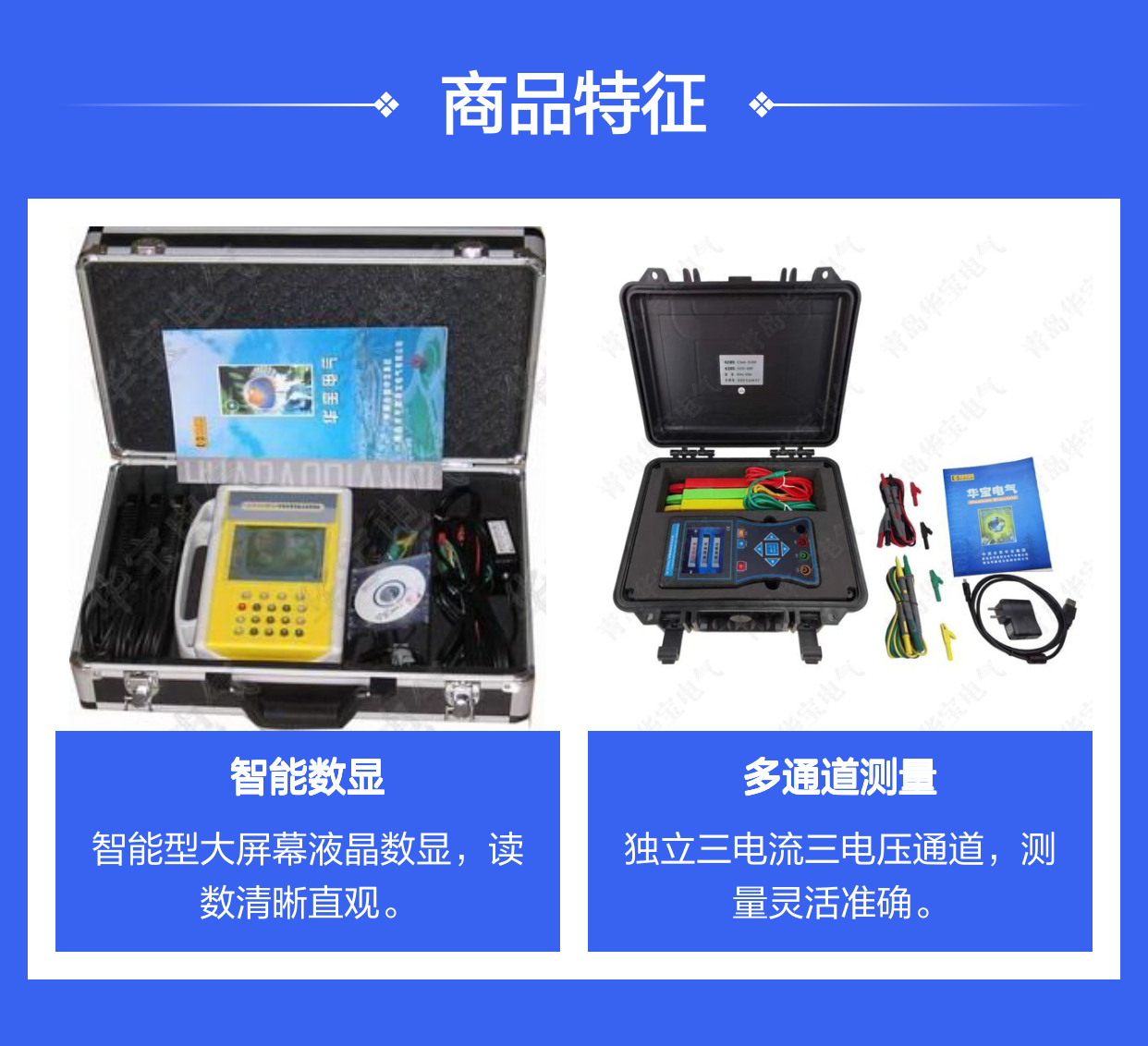

多功能电力参数测试仪是华宝电气与华至宝电气研制生产的智能型大屏幕液晶数显钳式多功能电力参数测试仪器，该仪器具有独立的三个电流通道、三个电压通道，可方便进行三相电压、电流及其相位检查，具有继电保护专用差动保护电流相量核定检查功能，是电力行业推荐产品。

HB-DL，手微186+5322+5978，QQ1123+134968?

1、集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。

2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。

3、精确测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。

4、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。

5、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、安全的进行测量。

6、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。

7、可采用光电、手动、脉冲等方式进行电能表校验。

8、测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。

9、可显示单相电压、电流波形并可同时显示三相电压、电流波形。

10、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。

11、电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。

12、测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价

13、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理。

14、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好

15、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

16、技术指标

1、输入特性

电压测量范围：0-450V，57.7V、100V、220V、400V(可定制1000V)四档自动切换量程。电压分辨率：0.001V

电流测量范围：钳形互感器为5A（小钳）、25A（小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。（其中大型钳表为选配）

电流分辨率：0.0001A 相角测量范围：0-359.999°0.001°

频率测量范围：45-65Hz 分辨率：0.001Hz

2、准确度

计量校验部分：

电压：±0.1% 电流：钳形互感器±0.3% 有功功率：钳形互感器±0.5%

无功功率：钳形互感器±1.0% 有功电能：钳形互感器±0.5%

无功电能：钳形互感器±1.0% 频率：±0.01Hz 相位：±0.2°

3、电能质量

基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.基波电压和电流之间相位差的测量误差：≤0.5°谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％ 三相电压不平衡度误差：≤0.2％
