| 品牌 |
日本taisei |
型号 |
SSP系列 |
| 系列 |
持续输出 |
压力类型 |
持续输出 |
| 工作压力 |
15 |
输出类型 |
1 |
| 输出电压 |
220 |
精度 |
0.01 |
| 电源电压 |
220 |
端口类型 |
持续输出 |
| 工作温度 |
40 |
封装/外壳 |
整件包装 |
| 特性 |
超小型 |
最小包装数 |
1 |
| 适用 |
适合模型实验的传感器 |
高灵敏度 |
易于操作 |
| 超小型 |
高精度 |
|
日本taisei 半导体压力传感器/SSP系列
?
?
SSP11 系列是小型塑料封装型。
?内置放大电路和温度补偿电路，无需进行电路设计和特性调整。
?有DIP和SMD端子类型。
?可与通用设备、测量仪器、家用设备和医疗设备等各种设备一起使用。
| 模型 | CG102 | VG102 | PG501 | PG102 | PG202 | PG502 | PG103 | |
|---|---|---|---|---|---|---|---|---|
| 描述终端类型 | D（拨码） | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 小号（贴片） | 〇 | 〇 | 无摘要 | 〇 | 〇 | 〇 | 〇 | |
| 额定压力 [ kPa ] | ±100 | -100 | 50 | 100 | 200 | 500 | 1000 | |
| 最大负载压力 | 额定压力的两倍 | 1.5倍额定压力 | ||||||
| 压力格式 | 表压 | |||||||
| 压力介质 | 非腐蚀性气体 | |||||||
| 工作温度范围 [ °C ] | -20 至 +85（无结冰或冷凝） | |||||||
| 补偿温度范围 [ °C ] | 0 至 +60（无冻结或冷凝） | |||||||
| 驱动电压 [ V ] | 5±0.25 | |||||||
| 输出电压*1,2 [ V ] | 0.5 至 4.5 | |||||||
| 总体精度*1,2 [ %FS] | ±1.25 | |||||||
| 消耗电流*1 [ mA ] | 小于 10 | |||||||
注) *1 表示驱动电压为5V时的值。数值因电压波动而波动，但不包括该误差。
*2 综合精度为出厂时的值。请进行设计，以便在偏移电压发生偏差时进行校正。
产品规格可能会因改进而更改。
产品规格如有更改，恕不另行通知。
?

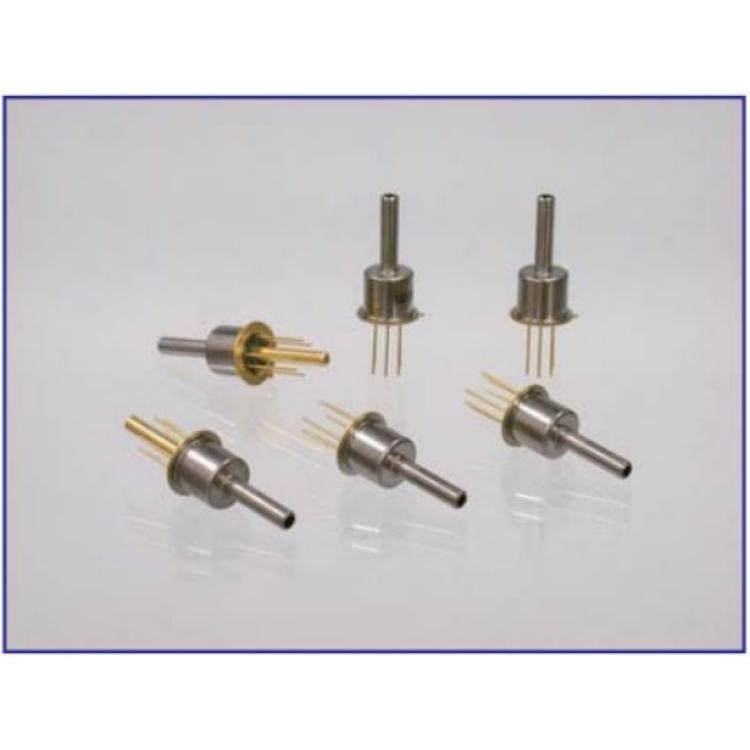

日本taisei 半导体压力传感器芯片/SM系列
?
?
SM系列是高精度、高可靠性的金属封装。
?SM10、SM20、SM30是相当于TO-5的CAN型封装
| 模型 | SM10C SM20C SM30C-A/G | ||||||
|---|---|---|---|---|---|---|---|
| 101 | 201 | 501 | 102 | 202 | 502 | 103 | |
| 额定压力范围 [ kPa ] | ±10 | ±20 | ±50 | ±100 | -100 到 200 | -100 到 500 | -100 到 1000 |
| 压力格式 | 绝压/表压 | ||||||
| 工作温度范围 [ °C ] | -20 到 100 | ||||||
| 压力介质 | 非腐蚀性气体 | ||||||
| 驱动电流 [ 毫安 ] | 1.5 | 1.0 | |||||
| 最大负载压力 | 3倍额定压力 | ||||||
| 满量程电压 [ mV ] | 60-140 | ||||||
| 电桥电阻 [ kΩ ] | 5±1 | ||||||
| 失调电压 [ mV ] | 0±25 | 0±20 | |||||
| 失调电压温度特性*1 [ %FS /°C] | ±0.5 | ±0.1 | |||||
| 满量程温度特性*1 [ %FS/°C ] | ±0.2 | ±0.05 | |||||
| 线性 [%FS] | ±1.5 | ±0.3 | |||||
注）*1 指定温度范围为 0°C 至 60°C。除非另有说明，该值为 25°C±5°C。本规范是一个例子。其他规格请联系我们。
产品规格可能会因改进而更改。
产品规格如有更改，恕不另行通知。
?
