| 品牌 |
日本沃康valcom |
型号 |
VSW2系列 |
| 系列 |
456 |
压力类型 |
压缩式 |
| 工作压力 |
45 |
输出类型 |
48 |
| 输出电压 |
220 |
精度 |
123 |
| 电源电压 |
78 |
端口类型 |
458 |
| 工作温度 |
30 |
封装/外壳 |
16 |
| 特性 |
125 |
最小包装数 |
18 |
| 应用领域 |
电工电气 |
|

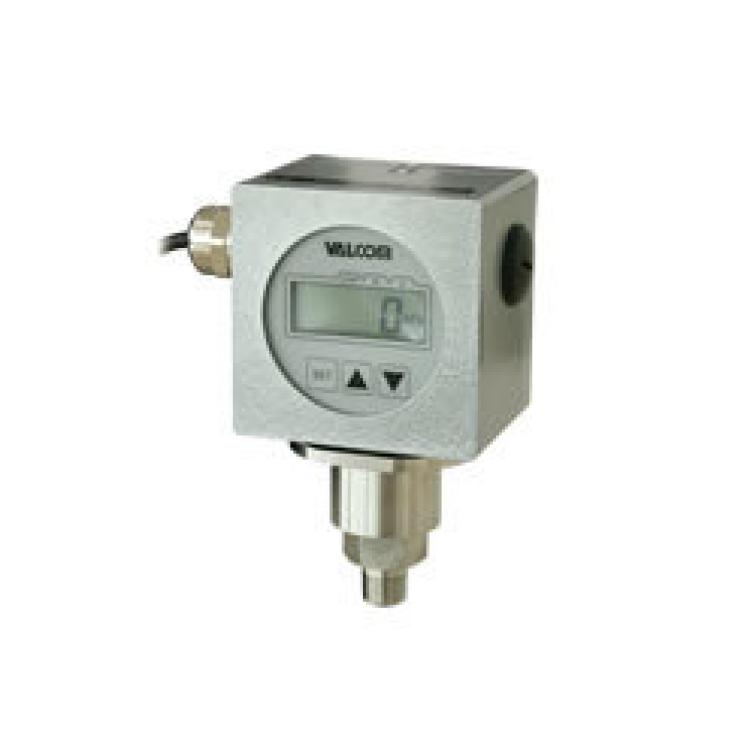

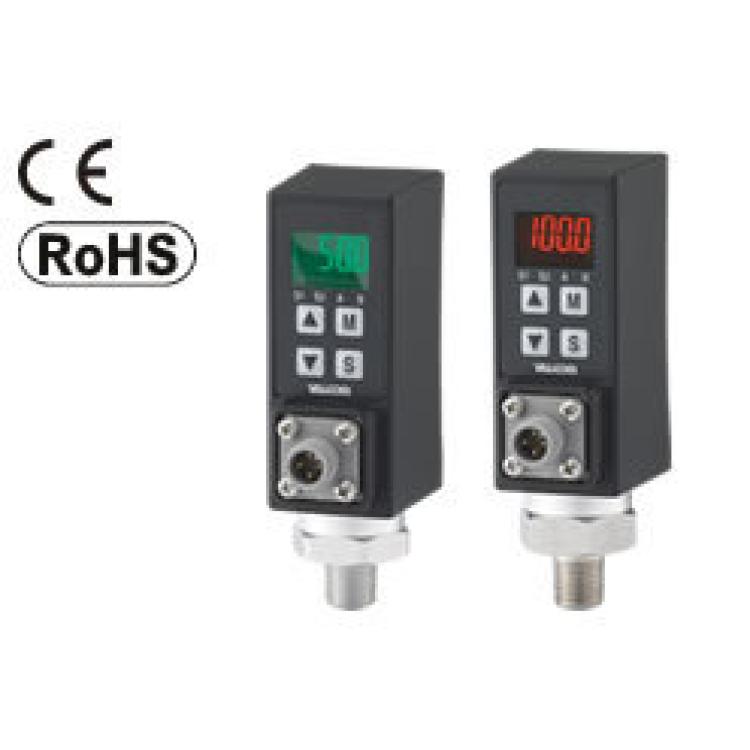

日本沃康valcom大容量型压力开关低压VSW2系列
| -1999-2000（* 1）7段4位数LCD（字符高度9 mm） |
| 红色或绿色（可选设置） |
| 50、100、200、500、700kPa 绝对值，100、200、500kPa?绝对值 |
| 0?（ 50，100，200，500，700）kPa 0?（50，100，200，500）kPa绝对 |
| ±0.5％FS±1位 （包括非线性，滞后，可重复性） |
| 2点NPN集电极开路输出， 设置输出最大额定DC30V 50mA，残余电压0.85V以下 |
| 温度0至50℃（测量介质温度0至70℃） |
| 水平传感器/?A传感器：300％RC P传感器：200％RC |
| 相当于IP65（专用电缆连接状态） |
| ±2.5％FS（25°C标准，在工作温度范围内） |
| 98m /s2（10G）[根据IEC68-2-6] |
| R1 / 4 [外螺纹] |
| CE标志（EMC指令，欧洲RoHS指令） |
| 欧姆龙型号XS2M-D423 |
| H传感器/?A传感器/?P传感器： 水，油，气等不会腐蚀哈氏合金C-22的介质+ SUS316L |
| 18至30 VDC |
| 约30mA |
| 峰值保持/衰减/ FIX零/最大值/最小值存储 窗口比较器/零移位/按键保护 |
| H传感器/?A传感器/?P传感器：SUS316L |
| H传感器/?A传感器：哈氏合金C-22等效 P传感器：SUS316L |
| H传感器/?A传感器：主机约200 g专用电缆2 m约60 g P传感器：主机约150 g专用电缆2 m约60 g |
| 使用说明书1份（指定日语或英语） 测试报告1份 |
| 壁挂式固定支架[VSW2-BR] |
?
| 1.基本型号 | ○ | VSW2 | 小型智能数字压力表，可提供低压和绝对压力 | ||
| 2.模拟输出 | ○ | 0 | 无模拟输出 | ||
| 3.设定输出 | ○ | 2N | 2设定NPN集电极开路输出最大额定DC30V 50mA | ||
| 4.电源 | ○ | 四个 | 18至30 VDC（电流消耗约30 mA） | ||
| 5.校准范围 | ? | 正压（低压） /绝对压 | 35.0kPa | H传感器，额定容量050KPG标识 | |
| 50.0kPa | |||||
| ? | 100kPa | 甲传感器，额定容量100KPG指定 | |||
| ? | 100.0kPa | ||||
| ? | 200kPa | 甲传感器，额定容量200KPG指定 | |||
| ? | 200.0千帕 | ||||
| ? | 350kPa | 甲传感器，额定容量500KPG指定 | |||
| ? | 500kPa | 甲传感器，额定容量500KPG指定 | |||
| ? | 700kPa | P传感器，额定容量700KPG标识 | |||
| ? | 35.0kPa绝对 | H传感器，额定容量050KPA标识 | |||
| ? | 50.0kPa绝对 | ||||
| ? | 100kPa绝对 | 甲传感器，额定容量为100kPa指定 | |||
| ? | 100.0kPa绝对 | ||||
| ? | 200kPa绝对 | 甲传感器，额定容量200kPa的指定 | |||
| ? | 200.0kPa绝对 | ||||
| ? | 500kPa绝对 | 甲传感器，额定容量500KPA指定 | |||
| ? | 负压/复合压 （* 1） | （-50.0kPa） | H传感器，额定容量050KPG标识 | ||
| ? | P（±50.0kPa） | ||||
| ? | N（±50.0kPa） | ||||
| ? | （-100kPa） | P传感器，额定容量100KPG标识 | |||
| ? | （-100.0kPa） | ||||
| ? | P（±100 kPa） | ||||
| ? | N（±100 kPa） | ||||
| ? | P（±100.0kPa） | ||||
| ? | N（±100.0kPa） | ||||
| ? | （-100?200kPa）* 2 | P传感器，额定容量200KPG标识 | |||
| ? | （-100.0至200.0kPa）* 2 | ||||
| ? | （-100?350kPa）* 2 | P传感器，额定容量700KPG标识 | |||
| ? | （-100?500kPa）* 2 | P传感器，额定容量700KPG标识 | |||
| ? | （-100至700 kPa）* 2 | P传感器，额定容量700KPG标识 | |||
| 6.电缆连接 | ? | WN | 没有连接的电缆（如果客户准备）前连接器类型 主机连接器：OMRON面板安装连接器插头 （型号）XS2M-D423 | ||
| ? | WS | 防水连接器（前直型）+电缆2m | |||
| ? | 写 | 防水连接器（前角型）+电缆2m | |||
| ? | RN | 不带电缆（由客户准备）背面连接器类型 主机连接器：OMRON面板安装连接器插头 （型号）XS2M-D423 | |||
| ? | RS | 防水连接器（后直型）+电缆2m | |||
| ? | RR | 防水连接器（后角型）+电缆2m | |||
| 7.传感器类型 | ? | H | 半导体膜片式传感器： 水，油，气或其他不会腐蚀Hastelloy C-22或SUS316L的介质 | ||
| 材质：相当于Hastelloy C-22 + SUS316L | |||||
| ? | 一个 | 半导体膜片式传感器： 水，油，气或其他不会腐蚀Hastelloy C-22或SUS316L的介质 | |||
| 材质：相当于Hastelloy C-22 + SUS316L | |||||
| ? | P | 半导体膜片传感器： 水，油，气或其他不会腐蚀SUS316L的介质 | |||
| 材质：SUS316L | |||||
| 8，额定容量 | ? | 在右侧的参考框中 输入型号 | 用于气体/液体 | 指定传感器H时 | 050KPG?50 kPa??050KPA?50 kPa绝对压力 |
| 指定传感器A时 | 100KPG?100 kPa??100KPA?100 kPa绝对压力 | ||||
| 200KPG?200 kPa??200KPA?200 kPa绝对压力 | |||||
| 500KPG?350kPa | |||||
| 500KPG?500 kPa??500KPA?500 kPa绝对压力 | |||||
| 指定传感器P时 | 100KPG?100 kPa | ||||
| 200KPG?200 kPa | |||||
| 700KPG?500 kPa | |||||
| 9.连接螺丝 | ○ | R2 | R1 / 4 | ||
?
