| 品牌 |
日本stil |
型号 |
CCSPrima |
| 系列 |
持续输出 |
压力类型 |
持续输出 |
| 工作压力 |
15 |
输出类型 |
1 |
| 输出电压 |
220 |
精度 |
0.01 |
| 电源电压 |
220 |
端口类型 |
持续输出 |
| 工作温度 |
40 |
封装/外壳 |
整件包装 |
| 特性 |
超小型 |
最小包装数 |
1 |
| 适用 |
适合模型实验的传感器 |
高灵敏度 |
易于操作 |
| 超小型 |
高精度 |
|
日本stil流行的光谱共焦传感器，3D玻璃瑕疵检测仪器CCS Prima
优势
?
?
?
?
l?距离和厚度模式
?
l?高精度和高分辨率
?

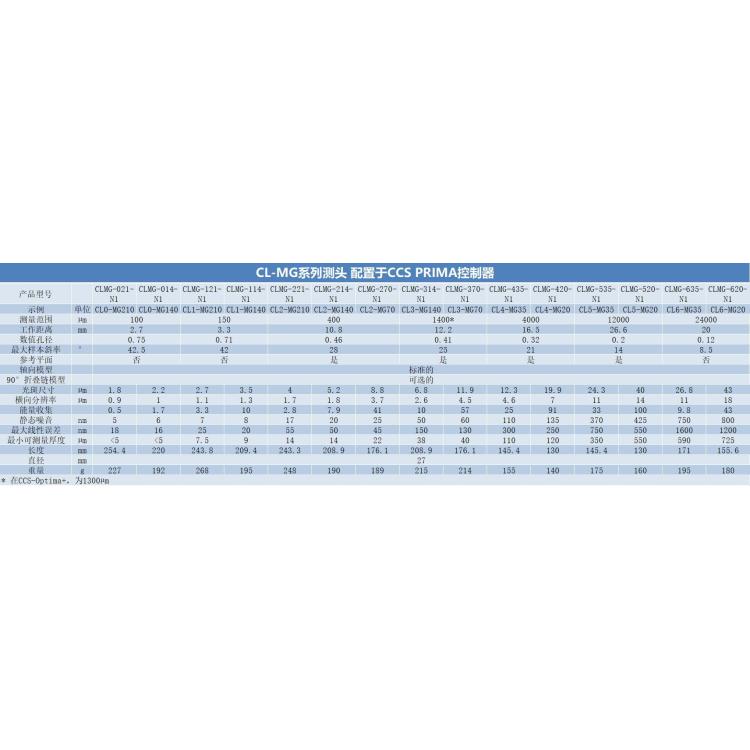

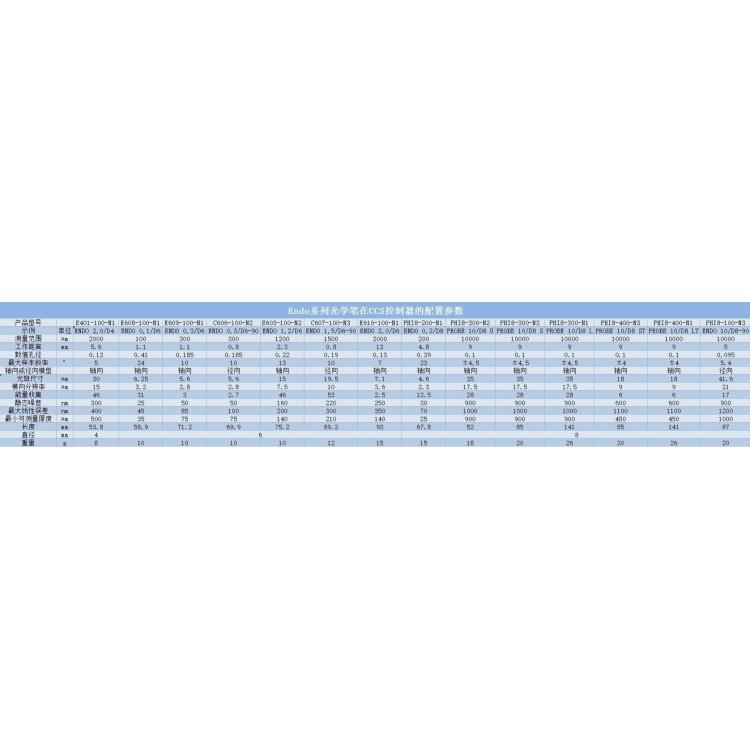

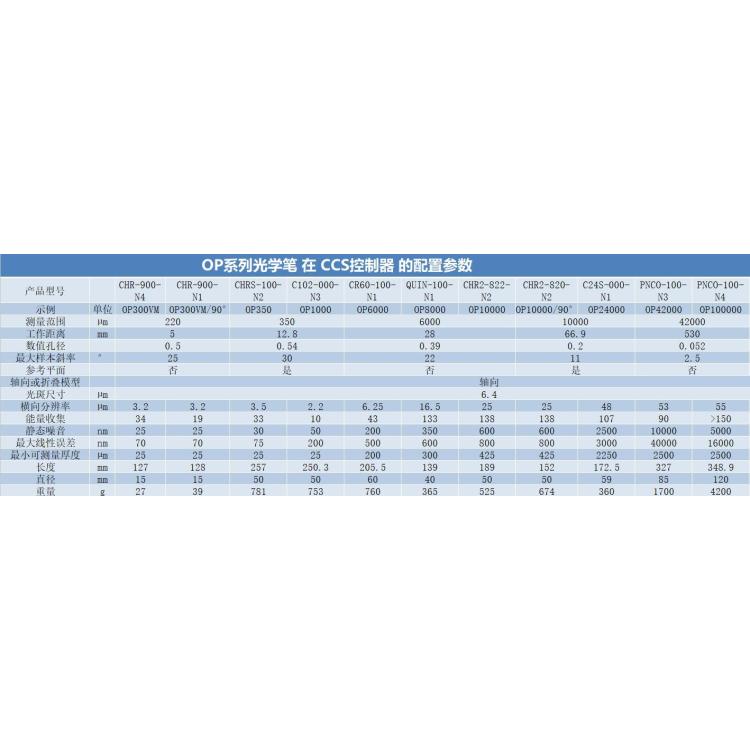

l?兼容所有CL-MG，OP，ENDO系列光学笔
?
l?最多20支不同的光学笔，可在同一控制器上互换
?
l?建议用于OEM用户和工业应用
?
l?USB和RS232 / RS422数字输出（SPS ALPHA和DUO：以太网）
?
l?2个0V-10V的模拟输出
?
l?与3个外部数字编码器同步
?
l?长寿命光源
?
l?高级功能：自动LED，第一高峰，双频，存储最后值，时间平均...
?
l?同步：主或从
?
l?配备多支光学笔
?
l?测量范围广（100μm - 20μm）
?
l?光学笔符合特定标准时有多种选择
技术特点?
?
CCS PRIMA是STIL光谱共焦传感器产品体系中一款高分辨率“点”式传感器。它基于光谱共焦成像/彩色光谱共焦成像（Chromatic Confocal Imaging, 简称CCI）原理，此原理基于2个原则：
?
1. 光谱共焦成像
?
2. 光轴的彩色编码，故光谱共焦传感器又可叫做彩色共焦传感器
?
?
?
光谱共焦装置是一种光学装置，光学系统在物体的表面上产生点光源S的图像S’。反向散射光由相同的光学系统收集，该光学系统在针孔S’’处成像。针孔被置于光电探测器的前面，它过滤可以到达光电探测器的光线，因此它也被称为“空间滤波器”。共焦装置的特点是具有特殊的信噪比。按照CCI原理，光学系统是彩色光学头，光电探测器是一个光谱仪。
?
光轴的彩色编码意味着光学系统具有轴向色差：每个波长聚焦在沿该轴的不同点上。现在假设一个样本存在于色谱编码范围内，这样波长λ0就会聚焦在它的表面上。当反射（或后向散射）光束到达针孔平面时，波长的光线会聚焦在针孔上，以便它们可以穿过针孔并到达光谱仪的敏感区域。其他波长成像为大点，因此它们被针孔阻挡。该光谱仪通过识别波长λ0来“解读”样品位置。
?
光谱仪信号与已收集光的光谱再分配相对应。它呈现一个光谱峰值。当物体在测量范围内位移时，光谱仪上的光谱峰值随之发生变化。

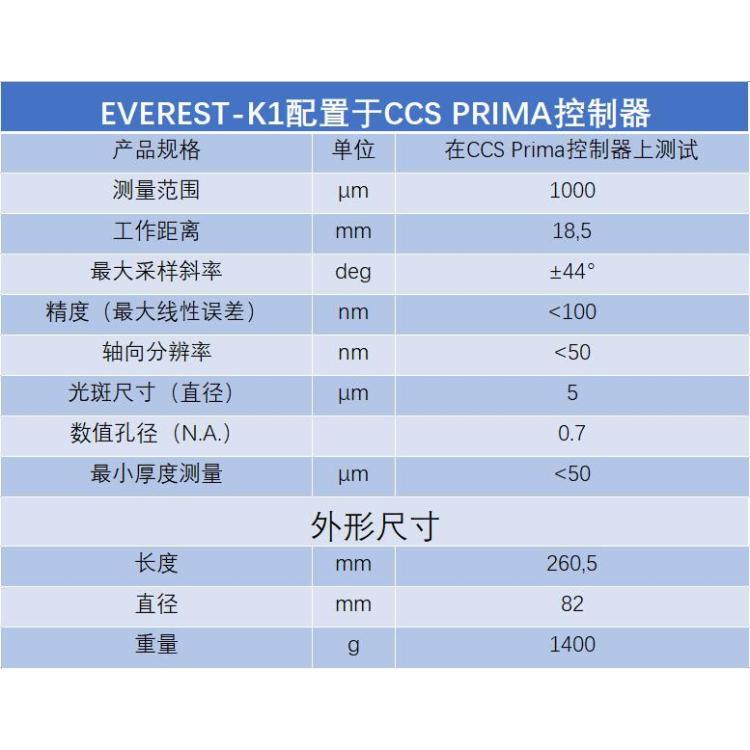

参数
?
?
