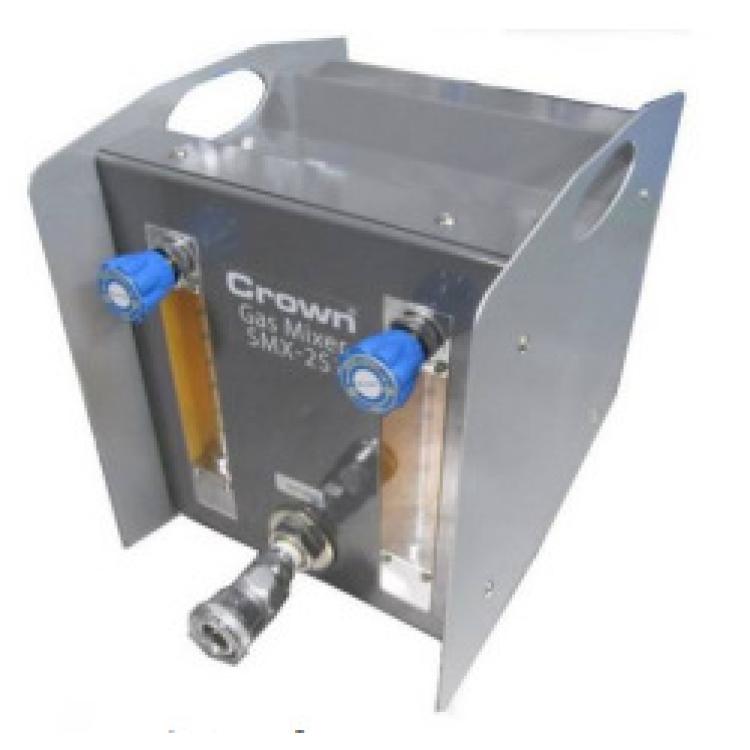

日本豊製作所yutaka圧力固定式小型气体混合装置SMX-2S1

日本豊製作所yutaka圧力固定式小型气体混合装置SMX-2S1

?

?重新设计的设计。
?处理孔，便于携带
提供。
?此设备可以上下堆叠
有可能
?成为符合RoHS法规的产品

形 式 ＳＭＸ－２Ｓ1 入 口 圧 力 入 口 圧 力 0.3～0.99 MPa 適 用 ガ ス Ａｒ＋ＣＯ２（設定圧力 0.2MPa） 流量目盛範囲 Ａｒ（25L/min），CO2（25L/min） 混合精度 ±2.5％ 流 量 方 式 流 量 方 式 ＯＵＴ式 使 用 温 度 使 用 温 度 -10℃～+40℃ 入 口 継 手 入 口 継 手 M12×１オス（φ8.5 ホース継手、ナット付属） 出 口 継 手 出 口 継 手 20ＳＭカプラソケット（20ＰＨカプラプラグ付属） 質 量 約 5.1ｋｇ 寸 法 高さ×幅×奥行＝Ｈ221mm×W178mm×Ｄ239mm

?

◆安装◆
混合混合气体可以通过从钢瓶或煤气管供应气体来制造。 （见下图）
◇进气压力为0.99MPa以下，因此从气缸供给时，必须使用调压器进行减压。
你呢 另外，用于二氧化碳气瓶的压力调节器使用FCR-2507类型，该类型使用加热器加热或使用电。
我们也有不需要的节能NP-PF-OP。
短く通过缩短混合装置和焊接机之间的软管长度，可以减少浪费的气体消耗。
该产品设计紧凑，因此应将其安装在焊接机附近。

?

使用■
□SMX系列SMX系列是固定供给压力型混合装置。 使用前流量调节手柄设置所需的流量
只需调节一下即可产生混合气体
（根据工作内容和工作条件更改混合压力时，请使用MX系列MX系列。）
□流量精度为流量计满量程的±5％。
请根据比例使用浮子中心。

?

1）混合气体
例如：[Ar + H2]，[Ar + He]，[Ar + O2
]，[Ar + CO2
]
2）食品和包装气体的混合气体
例如：[CO2 + N2
]
3）炉子和CO2用户气体的混合气
例如：[N2 + H2
]，[CO2 + N2 + He]
4）用于研究和分析的混合气体（流量计类型/母流量类型）
例如：[Air + SF6
]，[CO2 + CO]，[CH4 + Ar]
◆对于MX系列，可以制造特殊规格，例如混合气体的数量和类型。

?

?

?

?

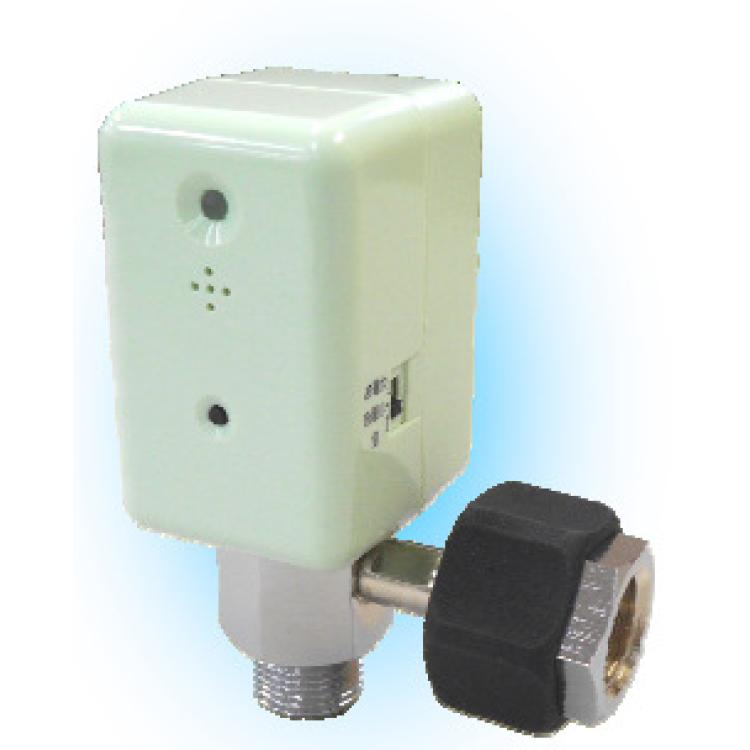

日本豊製作所yutaka汽缸液位报警装置 MY-03-2RF2RM

?

当钢瓶内的压力下降时，蜂鸣器和指示灯闪烁以减少气体量。
这是一个警报设备，在下面通知您。使用此产品，您不会发现剩余量不足，
可以大大减少清空容器的风险。
本产品是通过将其连接在气缸和压力调节器之间使用的类型。
可以断了。可以断了。

?

1.与螺旋式气缸和轭式气缸兼容的产品阵容。
2.不论制造商如何，都可以连接连接到该产品的压力调节器和流量调节器。
如果您可以连接压力调节器，则可以直接使用它。
3.考虑到电池消耗，旨在将功耗降至最低。 （预计使用时间：2年）
4.具有电池电量警告功能，当电池电量不足时，黄灯闪烁，通知电池更换时间。
5.警报声具有两级切换功能，可以在白天和晚上切换音量。
6.也可以使用19.6MPa填充气瓶，这些气瓶广泛用于正在接受家庭氧气治疗的人。

?

使用方法

1.将气瓶牢固地安装在基座等上，然后将本产品安装到气瓶上。
2.将压力调节器等连接到本产品的出口，然后打开气瓶的容器阀。
3.打开产品的电源开关（关闭→调低音量→调高音量）。 （根据使用环境等调节音量）
4.按下产品前面提供的警报确认按钮，检查警报声音和指示灯是否闪烁，然后
开始供电。
5.当在供气过程中确认由于燃油不足而引起的警报时，请关闭电源开关，释放警报，关闭容器阀，然后
清除所有内部气体后，将其从气瓶中清除，然后换上新的气体。
