| 品牌 |
日本NTS |
型号 |
VESX/VESZ系列 |
| 系列 |
456 |
压力类型 |
压缩式 |
| 工作压力 |
45 |
输出类型 |
48 |
| 输出电压 |
220 |
精度 |
123 |
| 电源电压 |
78 |
端口类型 |
458 |
| 工作温度 |
30 |
封装/外壳 |
16 |
| 特性 |
125 |
最小包装数 |
18 |
| 应用领域 |
电工电气 |
|

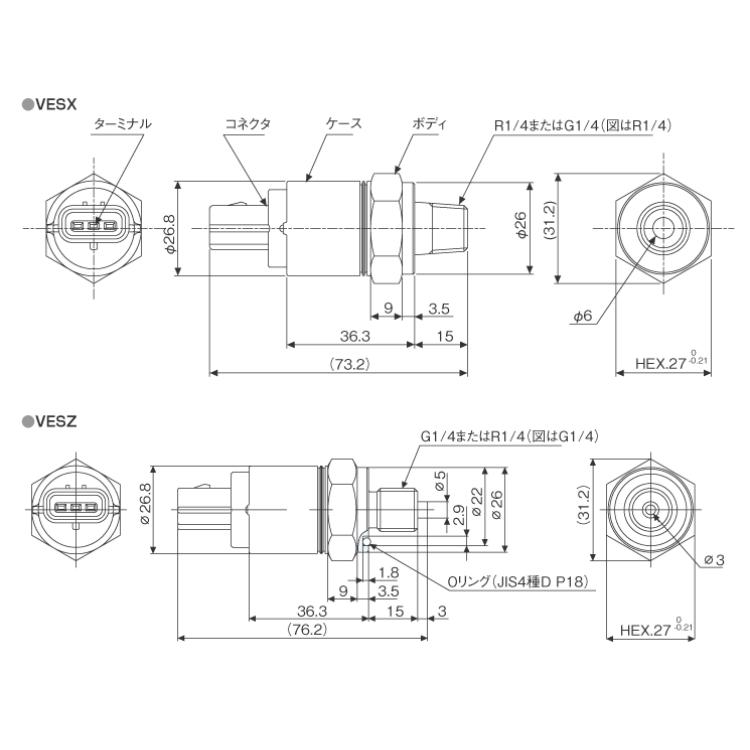

日本沃康valcom内置小压力的低压传感器VESX / VESZ系列
?
| 不腐蚀Hastelloy C-22等效物+ SUS316L的介质，例如水，石油和天然气 |
| 可以测量正压 |
| 额定容量50-500kPa |
| 请指定1至5V，4至20mA（两线制） |
| 压力表规格VESX：50、100、200、500 kPa（电压输出类型） |
| 表压规格VESZ：50、100、200、500 kPa（电流输出类型） |
| VESX：1-5V（电压输出型），VESZ：4-20mA（电流输出型） |
| 5毫秒以下 |
| VESX：1kΩ或更高（电压输出类型） |
| VESZ：11.5V：最大150Ω24V：最大500Ω（电流输出类型） |
| VESX：±0.25％RC或更低（电压输出类型） |
| VESZ：±0.5％RC或更小（电流输出类型） |
| ±0.2％RC以下 |
| -10至80℃（无凝结或冻结） |
| -20至100°C（无凝结或冻结） |
| ±0.5％RC / 10℃ |
| ±0.5％RC / 10℃ |
| 300％RC |
| 400％RC |
| 10MΩ以上（DC50V） |
| SUS316L（膜片：哈氏合金C-22等效） |
| R1 / 4或G1 / 4可选 |
| 9.8N·米（G1 / 4） |
| 19.6牛顿米 |
| VESX：DC12V或DC24V（10至32V） [?12mA或更小]（电压输出类型） VESZ：DC12V或DC24V [10至26.5V]（电流输出类型） |
| 约150 g（不包括电缆） |
| 0.5SQ耐油屏蔽电缆2m（标准） |
| 使用说明书1份（指定日文或英文） 测试报告1份P-18 4种类型D 1件（仅G螺钉） |
| 1.基本型号 | ○ | VES | 内置放大器的低压紧凑型压力传感器*连接螺钉请参考下方的4 | |||
| 2.模拟输出 | -- | -- | 输出类型 | 响应频率 | 容许负载电阻 | 目前的消费 |
| ? | X | 1-5V | 200赫兹 | 1kΩ以上 | 12 mA以下 | |
| ? | ? | 4-20mA | 24 VDC：500Ω或更小 11.5?VDC：150Ω?或更小 | -- | ||
| 3.校准范围 | -- | -- | 额定容量 | 指定校准范围的示例 | ||
| ? | 050 | 50kPa | （0?50）千帕 | |||
| ? | 100 | 100kPa | （0?100）千帕 | |||
| ? | 200 | 200kPa | （0?200）千帕 | |||
| ? | 500 | 500kPa | （0?500）千帕 | |||
| 4.连接螺丝 | ? | R2 | R1 / 4 | |||
| ? | G2 | G1 / 4（O型圈JIS类型4 D P-18包括在内）*定做 | ||||
| 5.电缆长度 | ? | 2m | 2m标准 | |||
| ? | 5m | 5m选项 | ||||
| ? | □□?m | 其他长度*如需其他长度，请联系我们的销售部门。 | ||||
?

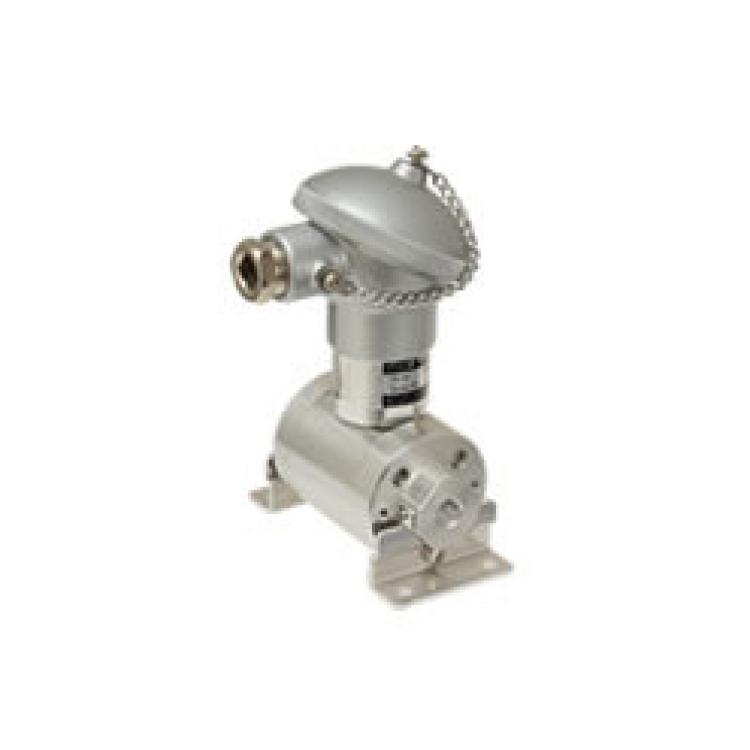

日本沃康valcom内置放大器的压力传感器，压差很小VDP4系列
?
测量介质测量类型测量范围输出类型
| 用于惰性气体（非腐蚀性气体），例如空气，氮气，氩气 |
| 可以测量正压，复合压和负压 |
| 额定容量2.5?9?1105kPa（校准范围1.25?9?1105kPa）您在 可能的 范围内指定的是校准范围，指定吉打输出范围 再次超过额定容量的50％ |
| 4-20mA（2线制） |
非线性度磁滞现象温度补偿范围（测量介质温度）允许温度范围（测量介质温度）温度影响为零输出温度影响允许过载边际超负荷绝缘电阻压力连接材料连接螺丝管路压力电源供应质量配件
| ±0.5％RC（2.5kPa：±1％RC） |
| ±0.1％RC（2.5kPa：±0.2％RC） |
| 0至50°C（无凝结或冻结） |
| -20至85°C（2.5kPa：-30至85°C）（无凝结或冻结） |
| ±1％RC / 0至50°C（2.5kPa：±3％RC / 0至50°C）（* 1） |
| ±1％RC / 0至50°C（2.5kPa：±3％RC / 0至50°C）（* 1） |
| 200％RC（单耐压） |
| 300％RC（单耐压） |
| 50MΩ以上（DC50V） |
| 铝5052（受压部：半导体） |
| RC1 / 8内螺纹 |
| 490kPa以下（2.5kPa：100kPa以下） |
| 可选择4个?DC24V（±10％），5个?DC12V（±10％） |
| 约420 g（不包括电缆） |
| 操作手册1份（指定日文或英文） 测试报告1份 |
选型检查模型规范
| 1.基本型号 | ○ | VDP4 | 带有内置放大器的硅膜片式压力传感器，用于轻微的压差 *连接螺丝：Rc1 / 8（2个端口） | |||
| 2.模拟输出 | -- | -- | 输出类型 | 响应频率 | 容许负载电阻 | 目前的消费 |
| ○ | A6 | 4-20mA（2线制） | 1kHz的 | 24 VDC：500Ω或更小 12?VDC：150Ω?或更小 | -- | |
| 3.校准范围 | -- | -- | 额定容量 | 指定校准范围的示例 | ||
| ? | 按原样 ?在右侧的参考框中输入 范围 | 2.5k帕 | 2.5kPa （0?9?12.5）kPa | ±1.25kPa （-1.25?9?11.25）kPa | 2kPa （0至2）kPa | |
| 7千帕 | 7kPa （0?9?17）kPa | ±5kPa （-5至5）kPa | 5kPa （0-5）kPa | |||
| 14kPa | 14kPa （0-14）kPa | ±10kPa （-10至10）kPa | 10kPa （0-10）kPa | |||
| 35kPa | 35kPa （0?9?135）kPa | ±17.5kPa （-17.5?9?117.5）kPa | 20kPa（0?9?120）kPa | |||
| 70千帕 | 70kPa （0?9?170）kPa | ±35kPa （-35?9?135）kPa | 50kPa （0至50）kPa | |||
| 105kPa | 105kPa （0?9?1105）kPa | ±100kPa （-100?9?1100）kPa | 100kPa （0-100）kPa | |||
| 4.电缆连接形状 | ○ | ?0?1 | 相当于防水接线盒类型IP55 *不包括电缆 | |||
| 5.电源 | ? | 四个 | 24 VDC（±10％） | |||
| ? | 五 | DC12V（±10％） | ||||
?
?
