| 品牌 |
日本taisei |
型号 |
SP系列 |
| 系列 |
持续输出 |
压力类型 |
持续输出 |
| 工作压力 |
15 |
输出类型 |
1 |
| 输出电压 |
220 |
精度 |
0.01 |
| 电源电压 |
220 |
端口类型 |
持续输出 |
| 工作温度 |
40 |
封装/外壳 |
整件包装 |
| 特性 |
超小型 |
最小包装数 |
1 |
| 高灵敏度 |
易于操作 |
适用 |
适合模型实验的传感器 |
| 超小型 |
高精度 |
|
日本taisei 半导体压力传感器芯片/SP系列
?
?
SP 系列是一种低成本的塑料封装类型。
?SP20为DIP型。
?可与通用设备、测量仪器、家用设备和医疗设备等各种设备一起使用。
| 模型 | SP20C-G | ||||||
|---|---|---|---|---|---|---|---|
| 101 | 201 | 501 | 102 | 202 | 502 | 103 | |
| 额定压力范围 [ kPa ] | ±10 | ±20 | ±50 | ±100 | -100 到 200 | -100 到 500 | -100 到 1000 |
| 压力格式 | 表压 | ||||||
| 工作温度范围 [ °C ] | -20 到 100 | ||||||
| 压力介质 | 非腐蚀性气体 | ||||||
| 驱动电流 [ 毫安 ] | 1.5 | 1.0 | |||||
| 最大负载压力 | 3倍额定压力 | 1.5倍额定压力 | |||||
| 满量程电压 [ mV ] | 60-140 | ||||||
| 电桥电阻 [ kΩ ] | 5±1 | ||||||
| 失调电压 [ mV ] | 0±25 | 0±20 | |||||
| 失调电压温度特性*1 [ %FS /°C] | ±0.5 | ±0.1 | |||||
| 满量程温度特性*1 [ %FS/°C ] | ±0.2 | ±0.05 | |||||
| 线性 [%FS] | ±1.5 | ±0.3 | |||||
注）*1 指定温度范围为 0°C 至 60°C。除非另有说明，该值为 25°C±5°C。本规范是一个例子。其他规格请联系我们。
产品规格可能会因改进而更改。
产品规格如有更改，恕不另行通知。
?

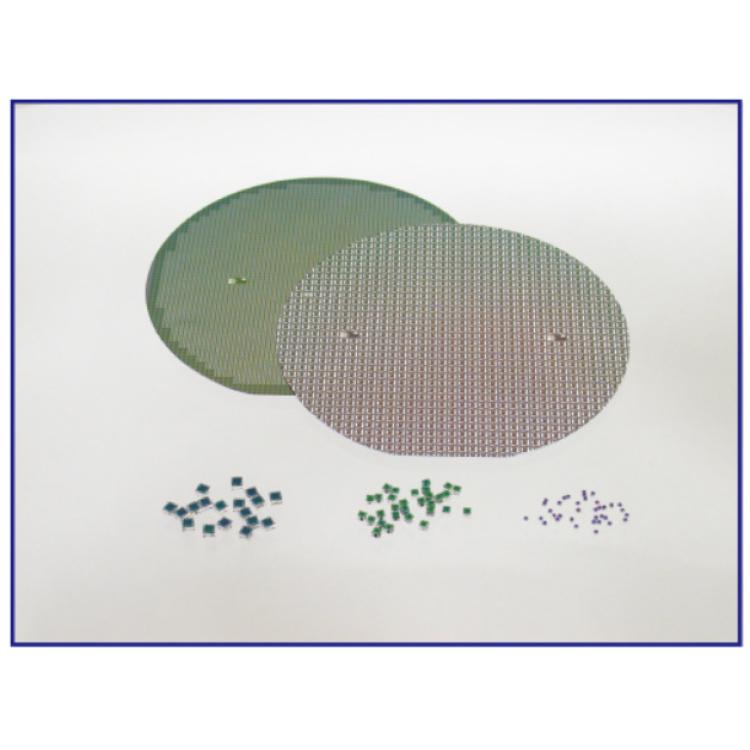

日本taisei 半导体压力传感器芯片/SD系列
?
?
我们支持从设计到批量生产的定制。
●芯片尺寸为□1mm～□3mm
●根据用途有两种类型（绝压和表压）
●压力规格范围广（10kPa～50MPa）
●低价格、高精度、高可靠性、高耐压
| 模型 | SD101K-A | SD200C-A/G | SD250N-A | SD300C-G | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 103 | 353 | 102 | 202 | 502 | 103 | 153 | 103 | 303 | 503 | 104 | 204 | 354 | 504 | 101 | 201 | 501 | |
| 额定压力 [ Pa ] | 1M | 3.5M | 100k | 200k | 500k | 1M | 1.5M | 1M | 3M | 5M | 10M | 20M | 35M | 50公尺 | 10k | 20k | 50k |
| 压力格式 | 绝对压力 | 绝压/表压 | 绝对压力 | 表压 | |||||||||||||
| 最大负载压力 | 3倍额定压力 | ||||||||||||||||
| 工作温度范围 [ °C ] | -20 到 100 | -20 到 100 | -20 到 100 | -20 到 100 | |||||||||||||
| 驱动电流 [ 毫安 ] | 1.0 | 1.0 | 1.0 | 1.5 | 1.0 | ||||||||||||
| 电桥电阻 [ kΩ ] | 4±1 | 5±1 | 4.5±1 | 5±1 | |||||||||||||
| 失调电压 [ mV ] | 0±25 | 0±25 | 0±25 | 0±30 | 0±25 | ||||||||||||
| 满量程电压 [ mV ] | 60-140 | 60-140 | 50-80 | 60-140 | |||||||||||||
| 线性 [%FS] | ±0.3 | ±0.3 | ±0.3 | ±0.5 | ±1.5 | ±0.3 | |||||||||||
| 失调电压温度特性*1 [ %FS/°C ] | ±0.1 | ±0.1 | ±0.1 | ±0.5 | ±0.1 | ||||||||||||
| 满量程温度特性*1 [ %FS/°C ] | ±0.05 | ±0.05 | ±0.05 | ±0.2 | ±0.05 | ||||||||||||
| 芯片尺寸 [ mm□ ] | |||||||||||||||||
| 尖端高度 [ mm ] | |||||||||||||||||
| 底座孔径（表压）[ mm ] | - | - | |||||||||||||||
注）*1 指定温度范围为 0°C 至 60°C。除非另有说明，该值为 25°C±5°C。本规范是一个例子。其他规格请联系我们。
产品规格可能会因改进而更改。
产品规格如有更改，恕不另行通知。
?
