| 品牌 |
日本minebeamitsumi |
型号 |
STD系列 |
| 系列 |
456 |
压力类型 |
压缩式 |
| 工作压力 |
45 |
输出类型 |
48 |
| 输出电压 |
220 |
精度 |
123 |
| 电源电压 |
78 |
端口类型 |
458 |
| 工作温度 |
30 |
封装/外壳 |
16 |
| 特性 |
125 |
最小包装数 |
18 |
| 应用领域 |
电工电气 |
|
日本 minebeamitsumi 高压压力表STD系列
■ 高压用
■ 受压部分采用螺钉一体式结构
■ 本安型防爆结构（技术标准） 通过ia II CT5
应用
高压液压及水压设备、液压成型机、柴油机共轨油密设备, 化工厂
?
规格
?
| 规格名称 | 规格 |
|---|---|
| 额定容量 | 200MPa～500MPa |
| 允许过载 | 120% 钢筋混凝土 |
| 限制过载 | 120% 钢筋混凝土 |
| 额定输出 | STD-200MP 至 400MP：1mV/V±0.0025mV/V， STD-500MP：0.75mV/V±0.0075mV/V |
| 非线性 | STD-200MP 至 400MP：0.35%RO， STD-500MP：0.5%RO |
| 迟滞 | 0.1%反渗透 |
| 重复性 | 0.05%反渗透 |
| 推荐施加电压 | 6V以下 |
| 最大施加电压 | DC10V |
| 零余额 | STD-200MP 至 400MP：±0.025mV/V， STD-500MP：±0.019mV/V |
| 输入电阻 | 120Ω±2.4Ω |
| 输出电阻 | 118.5Ω±2.4Ω |
| 绝缘电阻 | 1 000 MΩ 以上（DC50 V）（电桥和主机之间） |
| 温度补偿范围 | -10°C 至 75°C |
| 允许温度范围 | -20°C 至 75°C（STD-500MP：-10°C 至 75°C） |
| 温度对零的影响 | 0.09%RO/10℃ |
| 温度对输出的影响 | 0.09%负载/10℃ |
| 连接器 | PRC03-32A10-7F10.5 |
| 电缆 | φ6.3、4芯屏蔽3m直连、尖头Y型压接端子 |
| 防护等级 | 相当于IP64 |
| 应变产生体材料 | 不锈钢 |
| 安装螺丝 | G1/2{PF} (STD-500MP: G3/4{PF}) |
?

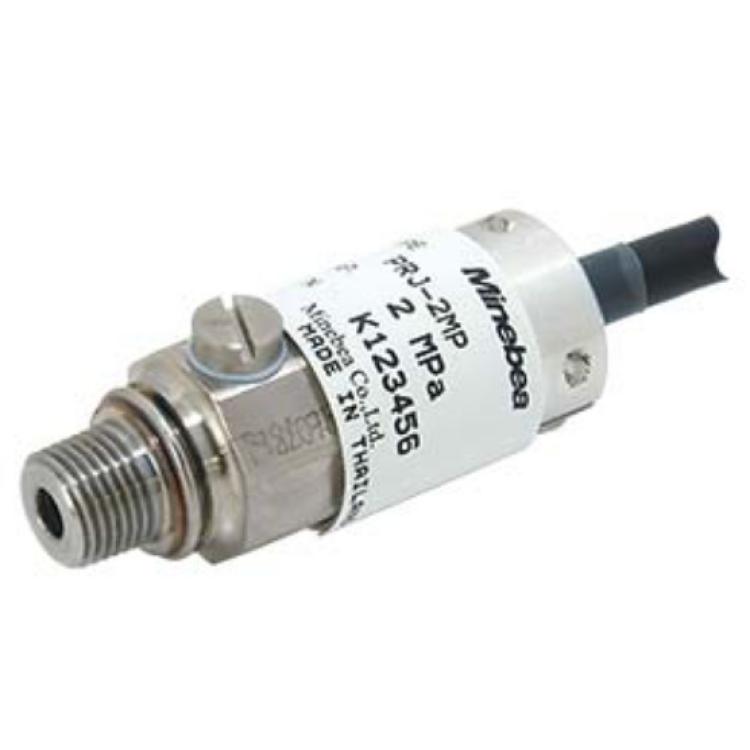

日本 minebeamitsumi 紧凑型高低温压力表PRJ系列
■ 适用于高温（150°C）至低温（-40°C）
■ 体积小、重量轻，易于安装和拆卸
应用
自动变速器试验台、车载试验、油冷器试验设备
规格
?
| 规格名称 | 规格 |
|---|---|
| 额定容量 | 1MPa～10MPa |
| 允许过载 | 150% 钢筋混凝土 |
| 限制过载 | 300% 钢筋混凝土 |
| 额定输出 | PRJ-1MP：1mV/V±0.2mV/V， PRJ-2MP：1.5mV/V±0.3mV/V， PRJ-5MP 至 10MP：1.5mV/V±0.15mV/V |
| 非线性 | 0.3%反渗透 |
| 迟滞 | 0.3%反渗透 |
| 重复性 | 0.3%反渗透 |
| 推荐施加电压 | 6V以下 |
| 最大施加电压 | DC10V |
| 零余额 | ±0.05mV/V |
| 输入电阻 | 373.6Ω±5Ω |
| 输出电阻 | 350Ω±5Ω |
| 绝缘电阻 | 1 000 MΩ 以上（DC50 V）（电桥和主机之间） |
| 温度补偿范围 | -40°C 至 150°C |
| 允许温度范围 | -40°C 至 165°C |
| 温度对零的影响 | 0.25%RO/10℃ |
| 温度对输出的影响 | 0.5%负载/10℃ |
| 连接器 | PRC03-32A10-7F10.5 |
| 电缆 | φ5.6，4芯屏蔽高温电缆1.5m直连，带尖头NDI-7P-J（插孔） |
| 防护等级 | 相当于IP60 |
| 应变产生体材料 | 不锈钢 |
| 安装螺丝 | R1/8{点} |
?

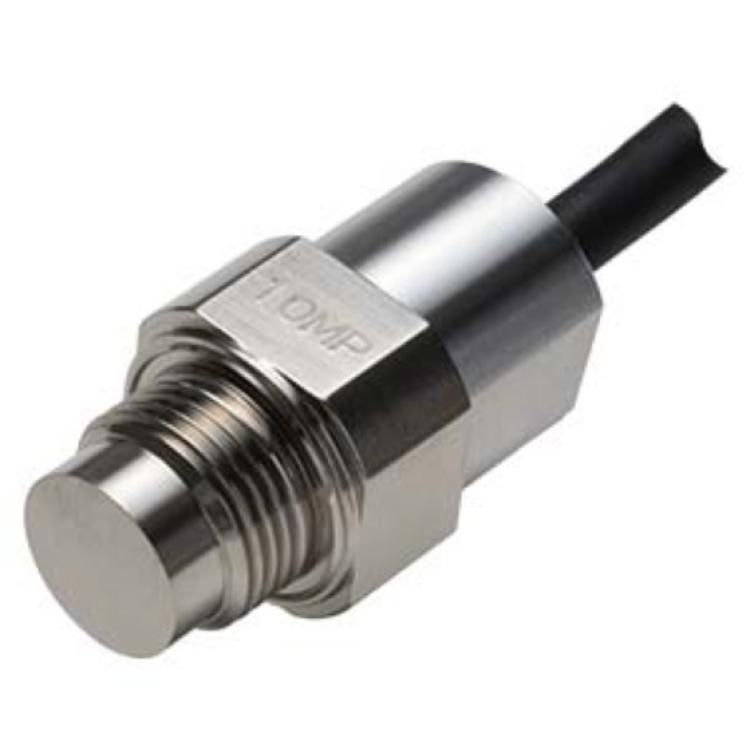

日本 minebeamitsumi 小型、高响应压力表 PRC 系列
■ 高响应闪光隔膜系统
■ 小巧轻便，易于安装和拆卸
应用
气体燃烧压力测量、粘性/颗粒材料搅拌器/输送机、渔业水深监测器
规格
| 规格名称 | 规格 |
|---|---|
| 额定容量 | 1MPa～100MPa |
| 允许过载 | 150% 钢筋混凝土 |
| 限制过载 | 300% 钢筋混凝土 |
| 额定输出 | 1.5mV/V±0.015mV/V (PRC-1MP: 1mV/V(+0.2, -0.1)mV/V) |
| 非线性 | 0.5%反渗透 |
| 迟滞 | 0.5%反渗透 |
| 重复性 | 0.5%反渗透 |
| 推荐施加电压 | 3V以下 |
| 最大施加电压 | DC6V |
| 零余额 | ±0.225mV/V（PRC-1MP：±0.25mV/V） |
| 输入电阻 | 120Ω±1.2Ω |
| 输出电阻 | 120Ω±1.2Ω |
| 绝缘电阻 | 1 000 MΩ 以上（DC50 V）（电桥和主机之间） |
| 温度补偿范围 | -10°C 至 50°C |
| 允许温度范围 | -10°C 至 75°C |
| 温度对零的影响 | 0.8%RO/10℃ |
| 温度对输出的影响 | 0.8%负载/10℃ |
| 连接器 | PRC03-32A10-7F10.5 |
| 电缆 | φ6.3，4芯屏蔽30cm直连，带尖头NDI-7P-J（插孔） |
| 防护等级 | 相当于IP64 |
| 应变产生体材料 | 不锈钢 |
| 安装螺丝 | G3/8{PF} |
?
?
?

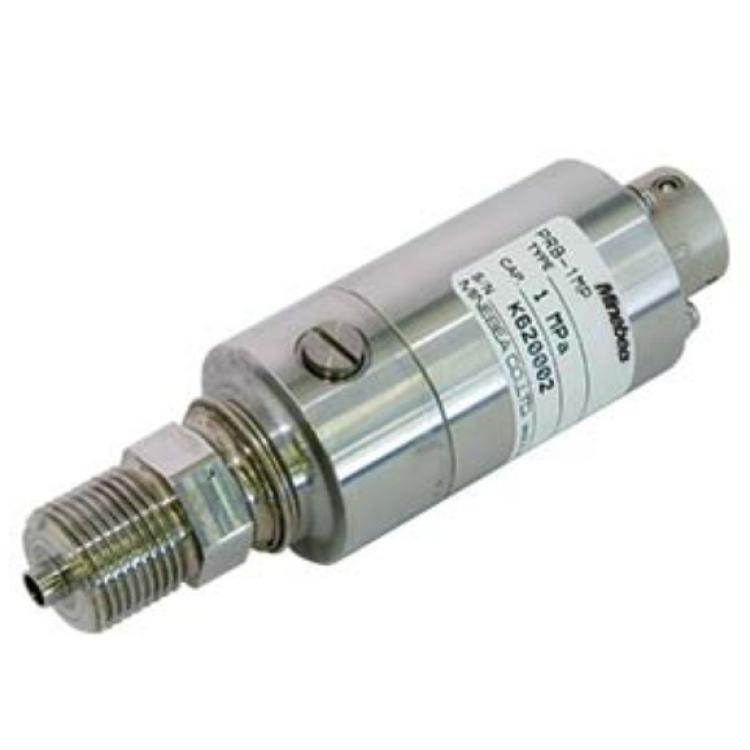

日本 minebeamitsumi 通用型高可靠性压力表PRB系列
■ 体积小，重量轻，易于安装和拆卸
■ 压力范围广的产品系列
应用
工程机械传动测试设备，控制阀检查设备，起重车液压系统
规格
?
| 规格名称 | 规格 |
|---|---|
| 额定容量 | 1MPa～100MPa |
| 允许过载 | 150% 钢筋混凝土 |
| 限制过载 | 300%RC (PRB-100MP: 200%RC) |
| 额定输出 | 1.5mV/V±0.015mV/V (PRB-1MP: 1mV/V±0.01mV/V) |
| 非线性 | 0.2% 反渗透（PRB-1MP：0.3% 反渗透） |
| 迟滞 | 0.2% 反渗透（PRB-1MP：0.3% 反渗透） |
| 重复性 | 0.3%反渗透 |
| 推荐施加电压 | 6V以下 |
| 最大施加电压 | 10V |
| 零余额 | PRB-1MP：±0.05 mV/V PRB-2MP 至 100MP：±0.045 mV/V |
| 输入电阻 | 350Ω±3.5Ω |
| 输出电阻 | 350Ω±3.5Ω |
| 绝缘电阻 | 1 000 MΩ 以上（DC 50 V）（电桥和主机之间） |
| 温度补偿范围 | -10°C 至 60°C |
| 允许温度范围 | -15°C 至 100°C |
| 温度对零的影响 | 0.2%RO/10℃ |
| 温度对输出的影响 | 0.2%负载/10℃ |
| 连接器 | 配NDI-7P-R（插座），连接器型号：PRC03-21A10-7F |
| 电缆 | CAC-101-5M（另售） |
| 防护等级 | 相当于IP64 |
| 应变产生体材料 | 不锈钢 |
| 安装螺丝 | G3/8{PF} (PRB-100MP: G1/2{PF}) |
?
?
