产品详情

是否进口	否	订货号	10
加工定制	否	货号	10
类型	手持式测厚仪	品牌	其他
型号	AE-163L	测量范围	2～24μm、10～120μm
显示方式	测量值显示是数字的，易于阅读。	电源电压	AC100～240V
外形尺寸	280（W）ｘ230（D）ｘ88（H）	是否跨境出口专供货源	否

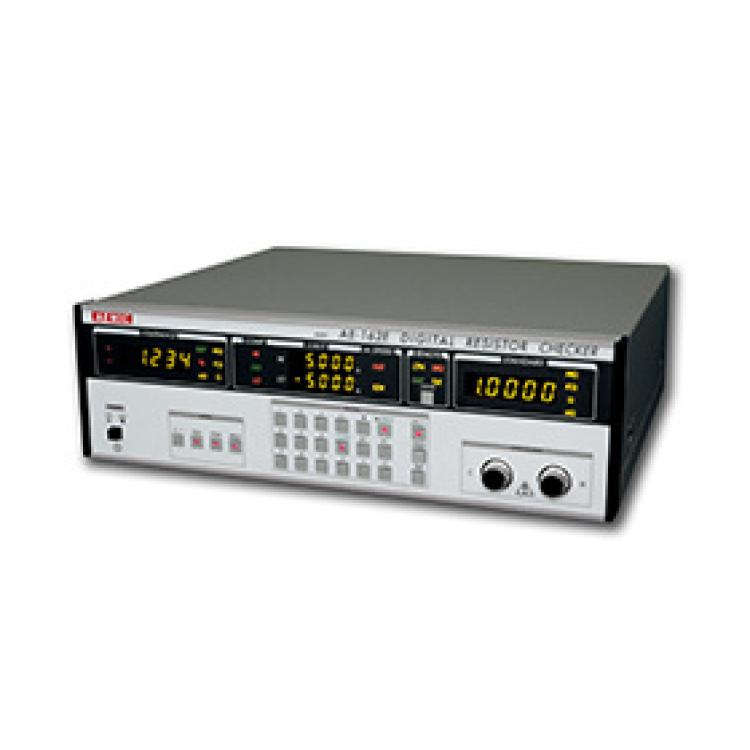

日本ae-mic高速，超高精度数字电阻检查器AE-163L?

特性

超高精度：分辨率10ppm，基本精度±0.005％
通过静态功率抵消测量实现高精度和高稳定性
模拟到数字隔离，提高了抗噪声能力，具有很高的稳定性
通过对每个范围进行测量值积分时间设置功能，实现超高速和高稳定性测量
绝对值测量：0.00mΩ至125.00MΩ
　％测量：5mΩ至109MΩ[±10.000％/ -99.99至+ 25.00％]
接触检查：可以选择测量前/测量后/关闭
RS-232C接口标准设备（GP-IB是可选的）
打印机输出标准设备（与Centronics兼容）
配备设置值传送功能（将相同的设置数据传送到另一台AE-163L并可以自动设置）
配备测量电流/测量电压异常检查电路
配备测量探头自动清洁电路

校准后90天[校准后1年：两倍]的测量范围和基本精度（环境温度23°C±5°C）

测量范围标准值
设定范围实测电流测量精度^*慢
[高分辨率]慢
[低分辨率]快速
[Lo-Reso。]

100毫欧	5mΩ-100mΩ	180毫安	±0.01％±α±10d以内	在±0.02％±α±2d之内	≤±0.03％±2α±3d±[2 /（1 + n）] d
1Ω	100.1mΩ?1Ω	90毫安	≤±0.006％±2β±3	±0.02％±α±1d以内	在±0.02％α±2d±[2 /（1 + n）] d之内
10Ω	1.001Ω?10Ω	9毫安	≤±0.006％±2β±3	±0.02％±α±1d以内	在±0.02％α±2d±[2 /（1 + n）] d之内
100Ω	10.01Ω-100Ω	9毫安	±0.005％±3d以内	±0.02％±1d以内	在±0.02％±2d±[1 /（1 + n）] d之内
1kΩ	100.1Ω?1kΩ	0.9毫安
10kΩ的	1.001kΩ?10kΩ	0.45毫安
100kΩ的	10.01kΩ-100kΩ	45微安
1兆欧	100.1kΩ?1MΩ	4.5微安	在±0.009％±3d之内		在±0.05％±2d±[1 /（1 + n）] d之内
10兆欧	1.001MΩ?10MΩ	0.45微安	±0.02％±10d以内	±0.03％±1d以内	在±0.2％±4d±[1 /（1 + n）] d之内
100兆欧	10.01MΩ-100MΩ	45nA	±0.1％±20d以内	±0.1％±2d以内	---

* D：数字，n：积分时间（毫秒），应用Lo-Reso。测量绝对值时（加±1d）当
测量百分比时：α=（100 /标准设置值mΩ）x 0.01％，
当测量绝对值时，β=（范围/标准设置值）x 0.001％：α，β= 0
*完全屏蔽状态下的精度

测量时间外部启动自由奔跑

慢	快速	慢	快速
AC1周期+ 7.5 毫秒?408毫秒	大约11.5 毫秒?408毫秒	约5次/秒? 约2次/秒	约10次/秒? 约2次/秒

测量端子开路电压测量结束信号（EOC）脉冲宽度测量方式判断值设定范围周边环境需要电源外形尺寸重量

8V以下

1到250毫秒，并且可以连续设置

4端子测量/ 2端子测量可切换

％测量：±10.000％/ -99.99％?+ 25.00％
绝对值测量：00000?12500

温度：0°C至+ 50°C，湿度：80％以下

AC85V?265V，50Hz?60Hz，约50VA

333（w）x 99（H）x 300（D）mm（不包括橡胶脚等突起）

约3kg

选项

? GP-IB，条形码/ 2D读码器+ RS-232C IF

?数据传输线

?短接（零欧姆标准电阻）

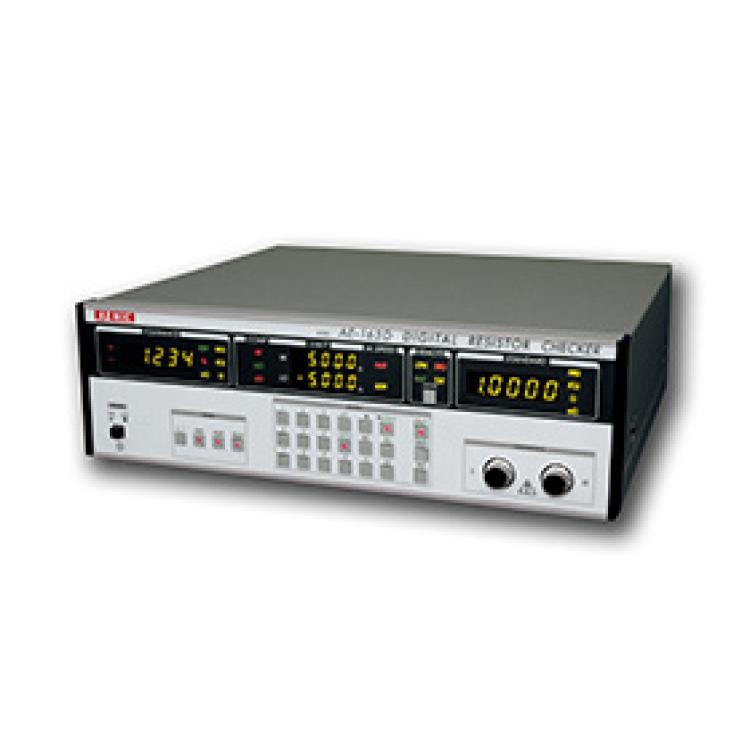

日本ae-mic用于超高精度，超高精度电阻器检查AE-163D

适用于?B，C，D，F，G，J，K类，切屑，熔体，径向和轴向电阻器的分拣和编带机

超高精度：分辨率10ppm，基本精度±0.005％
通过静态功率抵消测量实现高精度和高稳定性
由于从模拟到数字的隔离而提高了抗噪声能力，因此具有很高的稳定性
通过对每个范围进行测量值积分时间设置功能，实现超高速和高稳定性测量
绝对值测量：0.00mΩ?9?1125.00MΩ
％测量：5mΩ?9?1109mΩ[±10.000％/-99.99?9?1+ 25.00％]
接触检查：测量前/测量后/ OFF
RS-232C接口标准设备（GP-IB是可选的）
打印机输出标准设备（与Centronics兼容）
设置值传送功能作为标准设备：（相同的设置数据可以传送到另一台AE-163D并自动设置）
测量电流/测量电压异常检查电路的标准设备
配备测量探头自动清洁电路

校准后90天[校准后1年：两倍]的测量范围和基本精度（环境温度23°C±5°C）

测量范围标准值设定范围实测电流测量精度*慢[高分辨率]快速[LO-Resco。]快速[Lo-Resco。]

100毫欧	5mΩ-100mΩ	180毫安	±0.01％±α±10d以内	在±0.02％±α±2d之内	≤±0.03％±2α±3d±[2 /（1 + n）] d
1Ω	100.1mΩ?9?11Ω	180毫安	在±0.005％±α±3d之内	±0.02％±α±1d以内	≤±0.02％±α±2d±[2 /（1 + n）] d
10Ω	1.001Ω?9?110Ω	90毫安	在±0.005％±α±3d之内	±0.02％±α±1d以内	≤±0.02％±α±2d±[2 /（1 + n）] d
100Ω	10.01Ω-100Ω	18毫安	±0.005％±1d以内	±0.02％±1d以内	在±0.02％±2d±[1 /（1 + n）] d之内
1kΩ	100.1Ω?9?11kΩ	9毫安
10kΩ的	1.001kΩ?9?110kΩ	0.9毫安
100kΩ的	10.01kΩ-100kΩ	90微安
1兆欧	100.1kΩ?9?11MΩ	9微安	±0.007％±1d以内		在±0.05％±2d±[1 /（1 + n）] d之内
10兆欧	1.001MΩ?9?110MΩ	0.9微安	±0.02％±10d以内	±0.03％±1d以内	在±0.2％±4d±[1 /（1 + n）] d之内
100兆欧	10.01MΩ-100MΩ	0.09微安	±0.1％±20d以内	±0.1％±2d以内	---

* D =数字，n =积分时间（毫秒），使用Lo-Reso测量绝对值
％时测量：α=（100 /标准设定值mΩ）x 0.01％，测量绝对值时： α= 0（加±1d）
*完全屏蔽状态下的精度

测量时间外部启动自由奔跑

慢	快速	慢	快速
大约24毫秒-400毫秒	大约11毫秒-400毫秒	约5次/秒?9?1 约2次/秒	约10次/秒?9?1 约2次/秒

测量端子开路电压测量结束信号（EOC）脉冲宽度测量方式判断值设定范围周边环境需要电源外形尺寸重量

15V以下

1到250毫秒，并且可以连续设置

4端子测量/ 2端子测量可切换

测量％：±10.000％/-99.99%?9?1+ 25.00％

绝对值测量：00000-12500

温度：0°C至+ 50°C，湿度：80％以下

AC85V?9?1265V，50Hz?9?160Hz，约50VA

333（w）x 99（H）x 300（D）mm（不包括橡胶脚等突起）

约3kg

选项

?9?9 GP-IB

?9?9数据传输线

?9?9短接（零欧姆标准电阻）

?9?9 3P x 2→5P转换适配器（AEA-35）

*规格如有变更，恕不另行通知。

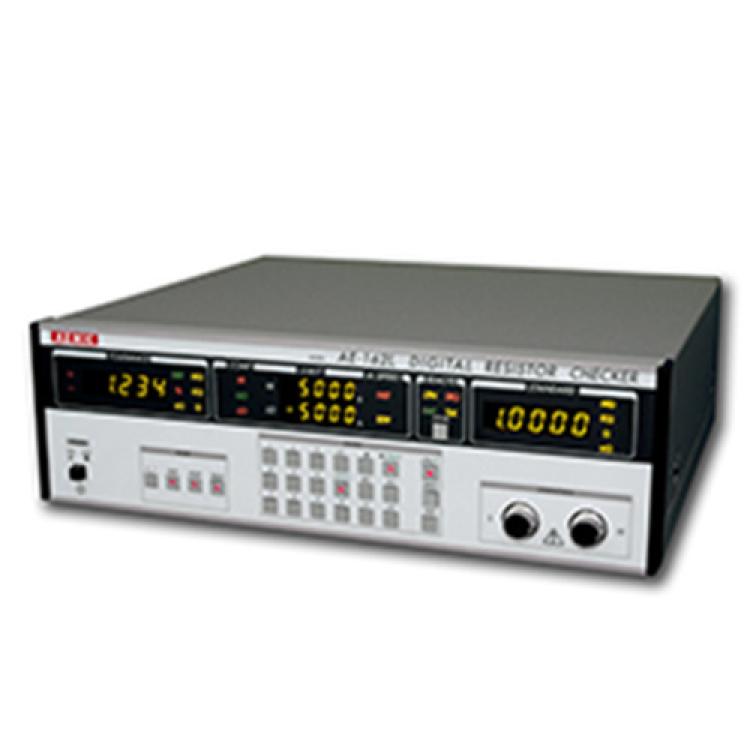

日本ae-mic用于高精度数字电阻检查器AE-162L

D，F，G，J，K类，兼容超小型芯片（0201、03015），包带机

0201,03015尺寸超小型芯片兼容（测量功率0.02W以下/测量端子开路电压9V以下）
配备自清洁功能的测试探头
超高速0.7毫秒（代表值）
通过静态功率抵消测量实现高精度和高稳定性
通过对每个范围进行测量值积分时间设置功能，实现超高速和高稳定性测量
％测量：-99.99％?9?1+ 25.00％[5mΩ?9?1109MΩ]
绝对值测量：0.00mΩ?9?1125.00MΩ
接触检查：测量前/测量后/ OFF
RS-232C接口标准设备（GP-IB是可选的）
打印机输出标准设备（与Centronics兼容）
设置值传送功能作为标准设备：（相同的设置数据可以传送到另一台AE-162D并自动设置）
测量电流/测量电压异常检查电路的标准设备

校准后180天[校准后1年：1.5倍]的测量范围和基本精度（环境温度23°C±5°C）

测量范围标准值设定范围实测电流测量精度*慢快速

100毫欧	5mΩ-100mΩ	100毫安	≤±0.02％±2a±2d	≤±0.03％±3a±2d±[2 /（1 + n）] d
1Ω	100.1mΩ?9?11Ω	100毫安	在±0.02％±a±1d之内	≤±0.02％±a±2d±[2 /（1 + n）] d
10Ω	1.001Ω?9?110Ω	30毫安	在±0.02％±a±1d之内	≤±0.02％±a±2d±[2 /（1 + n）] d
100Ω	10.01Ω-100Ω	10毫安	±0.02％±1d以内	在±0.02％±2d±[1 /（1 + n）] d之内
1kΩ	100.1Ω?9?11kΩ	3毫安
10kΩ的	1.001kΩ?9?110kΩ	0.5毫安
100kΩ的	10.01kΩ-100kΩ	50微安
1兆欧	100.1kΩ?9?11MΩ	5微安		在±0.05％±2d±[1 /（1 + n）] d之内
10兆欧	1.001MΩ?9?110MΩ	0.5微安	±0.03％±1d以内	在±0.2％±4d±[1 /（1 + n）] d之内
100兆欧	10.01MΩ?9?1109MΩ	0.05微安	±0.1％±2d以内	───

* D =数字，n =积分时间（毫秒），
％测量：α=（100 /标准设定值mΩ）x 0.01％，
绝对值测量：α= 0（加±1d），
*完全屏蔽状态下的精度

测量时间外部启动自由奔跑

慢	快速	慢	快速
大约18毫秒-400毫秒	大约0.7毫秒-400毫秒	约30次/秒?9?1 约2次/秒	约60次/秒?9?1 约2次/秒

实测功率测量端子开路电压测量结束信号（EOC）脉冲宽度测量方式判断值设定范围周边环境需要电源外形尺寸重量

0.02W以下

9V以下

1到250毫秒，并且可以连续设置

4端子测量/ 2端子测量可切换

％测量：-99.99％至+ 25.00％，绝对值测量：00000至12500

温度：0°C至+ 50°C，湿度：80％以下

AC85V?9?1265V，50Hz?9?160Hz，约50VA

333（w）x 99（H）x 300（D）mm（不包括橡胶脚等突起）

约3.5kg

选项

?9?9 GP-IB

?9?9数据传输线

?9?9短接（零欧姆标准电阻）

?9?9转换适配器（3P x2?5P）

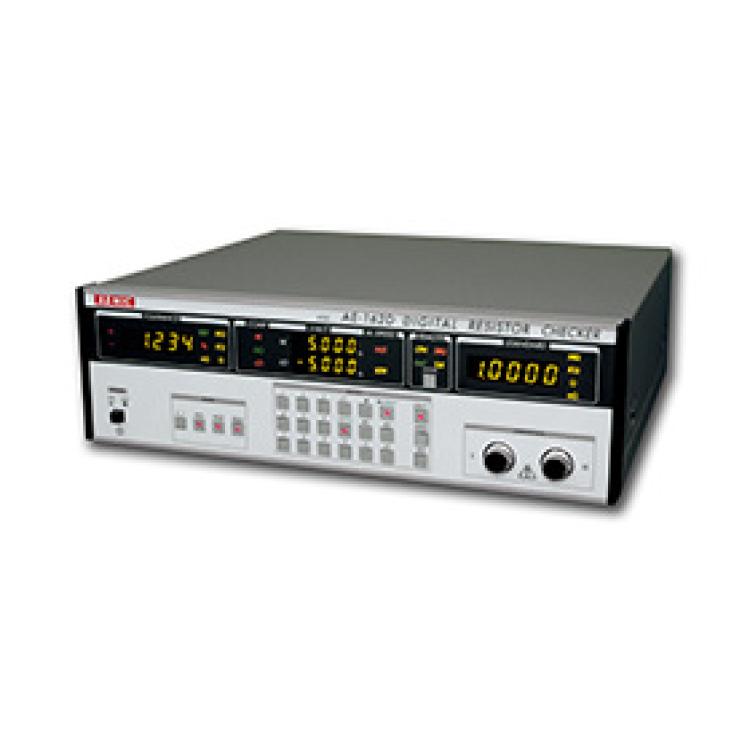

日本ae-mic用于超高速芯片电阻检查AE-162E

D，F，G，J，K类，切屑，熔体，径向和轴向电阻器的分拣机和编带机的理想选择

由于从模拟到数字的隔离而提高了抗噪声能力，因此具有很高的稳定性
与极小的芯片兼容（低功率测量）
超高速0.7毫秒（代表值）
通过静态功率抵消测量实现高精度和高稳定性
通过对每个范围进行测量值积分时间设置功能，实现超高速和高稳定性测量
％测量：±99.99％[5mΩ-109MΩ]
绝对测量：0.00mΩ?9?1200.00MΩ
接触检查：测量前/测量后/ OFF
RS-232C接口标准设备（GP-IB是可选的）
打印机输出标准设备（与Centronics兼容）
设置值传送功能作为标准设备：（相同的设置数据可以传送到另一台AE-162D并自动设置）
测量电流/测量电压异常检查电路的标准设备

校准后180天[校准后1年：1.5倍]的测量范围和基本精度（环境温度23°C±5°C）

测量范围标准值设定范围实测电流测量精度*慢快速

100毫欧	5mΩ-100mΩ	100毫安	≤±0.02％±2a±2d	≤±0.03％±3a±2d±[2 /（1 + n）] d
1Ω	100.1mΩ?9?11Ω	100毫安	在±0.02％±a±1d之内	≤±0.02％±a±2d±[2 /（1 + n）] d
10Ω	1.001Ω?9?110Ω	50毫安	在±0.02％±a±1d之内	≤±0.02％±a±2d±[2 /（1 + n）] d
100Ω	10.01Ω-100Ω	10毫安	±0.02％±1d以内	在±0.02％±2d±[1 /（1 + n）] d之内
1kΩ	100.1Ω?9?11kΩ	5毫安
10kΩ的	1.001kΩ?9?110kΩ	0.5毫安
100kΩ的	10.01kΩ-100kΩ	50微安
1兆欧	100.1kΩ?9?11MΩ	5微安		在±0.05％±2d±[1 /（1 + n）] d之内
10兆欧	1.001MΩ?9?110MΩ	0.5微安	±0.03％±1d以内	在±0.2％±4d±[1 /（1 + n）] d之内
100兆欧	10.01MΩ?9?1109MΩ	0.05微安	±0.1％±2d以内	───

* D =数字，n =积分时间（毫秒），％测量：α=（100 /标准设定值mΩ）x 0.01％，绝对值测量：α= 0（加±1d）
*完整屏蔽状态下的精度

测量时间外部启动自由奔跑

慢	快速	慢	快速
大约18毫秒-400毫秒	大约0.7毫秒-400毫秒	约30次/秒?9?1 约2次/秒	约60次/秒?9?1 约2次/秒

测量端子开路电压测量结束信号（EOC）脉冲宽度测量方式判断值设定范围周边环境需要电源外形尺寸重量

15V以下

1到250毫秒，并且可以连续设置

4端子测量/ 2端子测量可切换

％测量：±99.99％，绝对值测量：00000-20000

温度：0°C至+ 50°C，湿度：80％以下

AC85V?9?1265V，50Hz?9?160Hz，约50VA

333（w）x 99（H）x 300（D）mm（不包括橡胶脚等突起）

约3.5kg

选项

?9?9 GP-IB

?9?9数据传输线

?9?9短接（零欧姆标准电阻）

?9?9转换适配器（3P x2?5P）
