产品详情

品牌	tml东京测器	型号	PW-PA
系列	持续输出	压力类型	持续输出
工作压力	15	输出类型	1
输出电压	220	精度	0.01
电源电压	220	端口类型	持续输出
工作温度	40	封装/外壳	整件包装
特性	超小型	最小包装数	1
适用	适合模型实验的传感器	高灵敏度	易于操作
超小型	高精度

TML压力传感器

油压、水压等液压，空气压等气压，对应变片的表压，用电子信号的方式检测的传感器。采用传感器专用应变片作为传感元件，可以长时间用于高可靠性的稳定测量。一般PW型、高压PWH型，是高精度静态测量的理想选择；PWF、PWFC和PWFD型采适合动态测量。PWA型配有内置放大器，可在高达120℃度的温度下使用。两种型号的输出适用电压（0-5V）和电流（4-20mA）。PW-PAH型尺寸较小，可在170℃度的高温下使用。PDA/PDB型为超小型压力传感器，传感部分的直径为7.6mm，厚2mm。

载荷输出极性

随着压力的增加，应变仪的读数向“正”方向移动。

压力传感器使用示例

fig

测量液压千斤顶的载荷

fig

用压力传感器测量液压千斤顶的载荷（kN或MN）时用于计算转换系数的方法

校正系数(K) = C × AK：校正系数
C：传感器校准系数
A：千斤顶油缸表面受压面积
F：最大千斤顶载荷
P：最大千斤顶压力（示例）
当压力传感器安装在千斤顶上，且最大载荷为3MN，油缸表面受压面积为500cm²时，确定校正系数。

此处的最大千斤顶压力为60MPa，因此应选择量程高于60MPa的压力传感器。
在此情况下，应使用量程为70MPa的PWH-70MPA。
如果PWH-70MPA的校准系数为
C= 0.035MPa/1 × 10^?-6应变，则校正系数(K)为K = C × A = 0.035 × 10⁶?× 5 × 10^-2/1 × 10^-6?= 1.75 × 10³(N)/1 × 10^?-6。
转换为MN，得出以下结果：

产品介绍

腔式压力传感器索引

压缩系列油压、水压等液压，空气压等气压，对应变片的表压，用电子信号的方式检测的传感器。

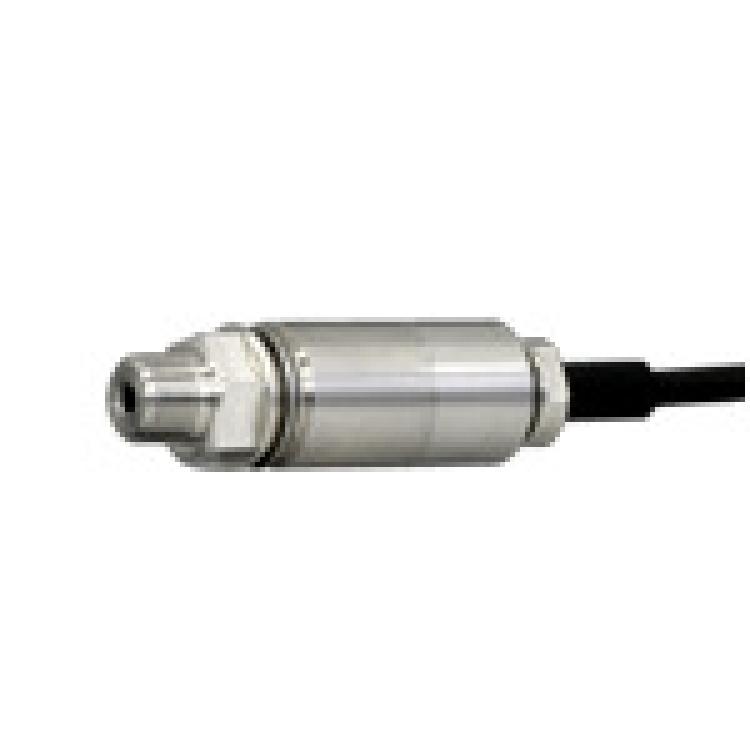

PW-PA压力传感器[100kPa-50MPa]

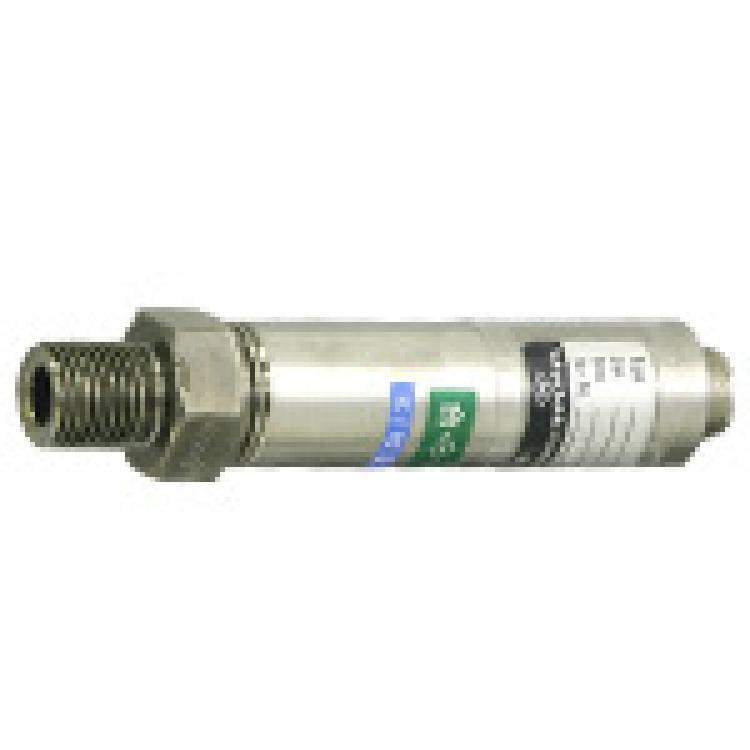

PWH-PA高量程压力传感器[70-200MPa]

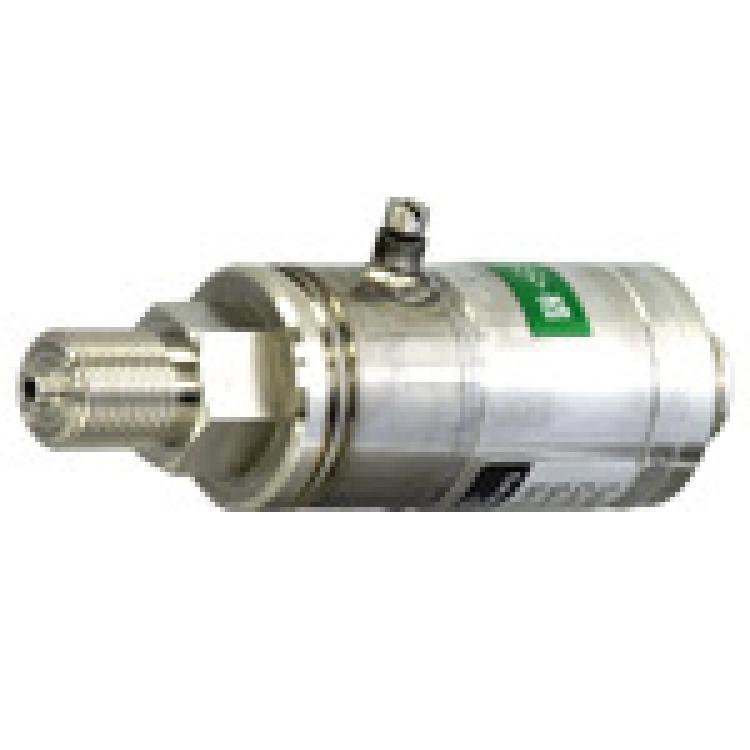

PW-PAH高温压力传感器[2-50MPa]

	内部采用应变片，可进行长时间稳定的高精度测量的压力传感器。广泛用于生产线和设备，并可在实验室中测量液体压力、气压等。
	内部采用应变片，高灵敏度、大量程的压力传感器。采用高强度不锈钢制成的密封结构，可以长时间进行稳定的高精度测量。用于控制设备或生产线，千斤顶压力测量等多方面的应用。
	PW-PAH系列是超小型应变片式的压力传感器。用于高温下测量流体（如油和水）或气体（如高温空气）的压力。结构小巧，可以在狭窄的空间内使用。这些型号包括2、5、10、20和50MPa五个量程范围。

日本tml东京测器腔式压力传感器，可进行长时间稳定的高精度测量
