联系人：黄桂宇
邮箱：
电话：15818790182
地址： 广东深圳市龙华区山咀头创客大厦
| 耐火温度 |
1580～1770℃ |
货号 |
1 |
| 产地 |
日本 |
品牌 |
日本npc西村陶业 |
| 产品类别 |
防火板 |
材质 |
矿物纤维 |
| 导热系数（常温） |
1300 |
等级 |
1 |
| 低温弯折≤ |
1 |
断裂伸长率 |
1 |
| 抗弯强度 |
1 |
抗压强度 |
1 |
| 拉伸强度 |
1 |
使用温度 |
1300 |
| 撕裂强度 |
1 |
芯材 |
陶瓷 |
| 形态 |
球体 |
形状 |
球体 |
| 是否危险化学品 |
否 |
是否一般纳税人 |
是 |
| 实在 |
制造工艺精良，表面光洁，使用寿命长 |
精巧 |
多孔材质，气孔直径小且大小均一 |
| 全面 |
耐高温，耐腐蚀 |
|

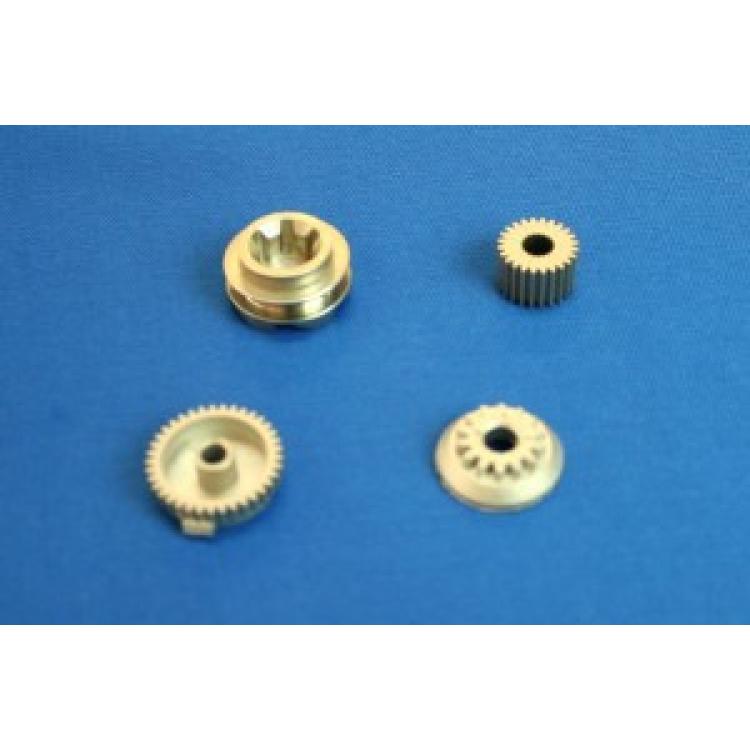

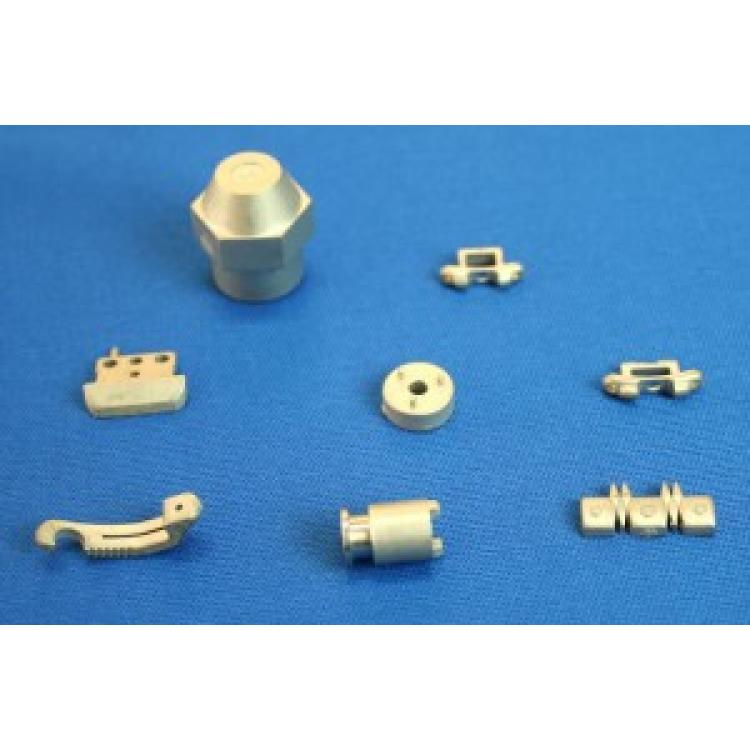

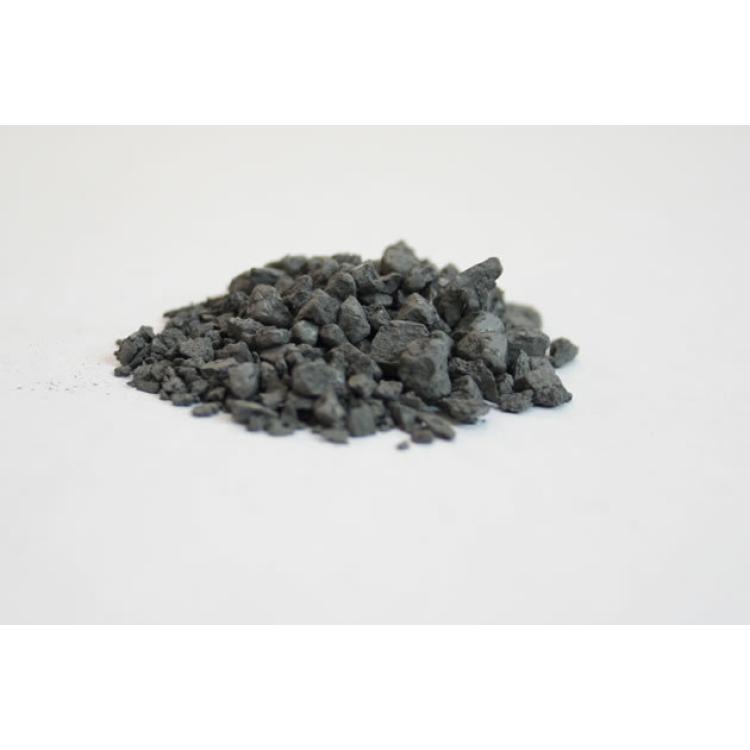

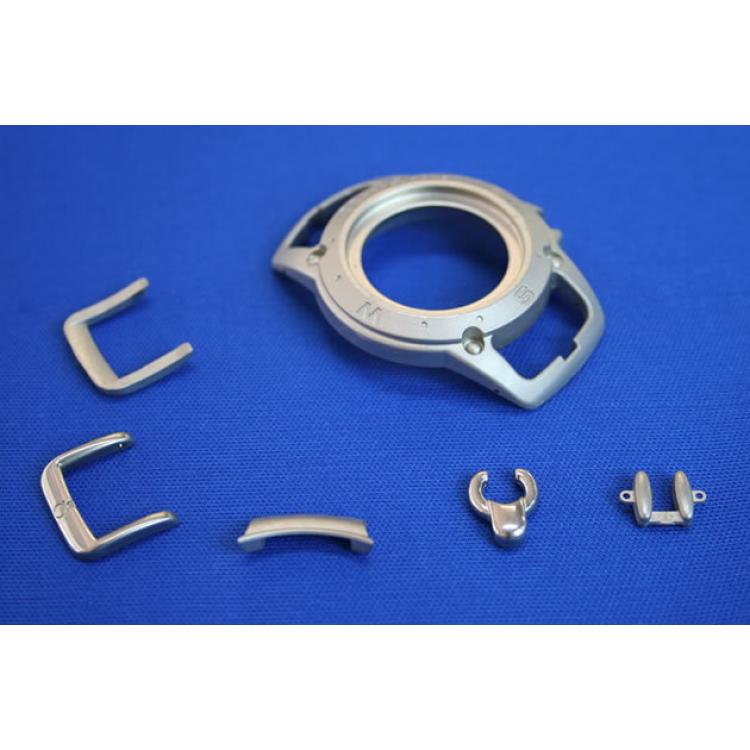

日本npc西村陶业MIM原料化合物（金属捏合工艺）
?
西村陶瓷从1989年开始使用陶瓷粉末注射成型技术对金属粉末注射成型方法（MIM）进行托运捏合。
我们拥有热脱脂粘合剂的专业知识，因此如果您有任何问题，请与我们联系。
?
?
| ? | 捏合机（加压捏合机） | 所需粉量（SUS-316L） | |
| 试生产 | 0.5? | 1个 | 2kg / 1次 |
| 数量测试 | 3? | 1个 | 15kg /次 |
| 大量生产 | 10? | （2个单位） | 50kg /次 |
| SUS系统 | 铁镍体系（Fe-2N | 铁钴系统 | SKD系统 |
| SKH系统 | 钨 | 超级钢 | 其他特种钢 |
?
日本npc西村陶业催化剂/抗菌水处理用陶瓷
?
西村陶瓷公司生产与环境有关的产品，对人类和地球都是友善的生态陶瓷。
?
有铂催化剂Catamic?，它以无害和无味的方式氧化和净化低温（200至400°C）的有机物质引起的空气污染和难闻的气味，然后是针对诸如大肠埃希氏菌和黄色果蝇的细菌的抗菌陶瓷。
西村陶瓷的抗菌陶瓷通过独特的方法进行了银处理，通过“银离子水杀菌处理”可以长期抑制细菌的生长。
?
与其他水处理陶瓷一样，我们也提供用于脱氯，锌洗脱，铁成分洗脱等的陶瓷。
?
R-20G具有固定在多孔陶瓷上的银基抗菌剂。
银基抗菌剂无害，并且对相对广泛的细菌（尤其是Regionella）具有抗菌作用。
可以在以下地方使用。
?9?9加湿器的水箱
?9?9厨房的排水口
?9?9浴缸
?9?9供水龙头
?9?9洗手盆
*保留水份时，抗菌效果增强。
Catamic?（氧化铂催化剂）
Catamic?（氧化铂催化剂）是由Nishimura Ceramics的原始烧制技术和氧化催化剂研究而开发的，特殊的陶瓷表面呈多孔状，氧化铂固定（支撑）在内部，因此只能固定在表面上。内部也具有催化功能。
?9?9在相对较低的温度（200℃至400℃）下，通过催化燃烧法将有毒气体分解为对生物无害的CO2，H2O和N2。
-载体的特殊陶瓷是多孔的，并且具有非常大的表面积，这增强了接触氧化能力。
-即使在高温（最高800°C）下也可以使用。
-通过调节氧化所需的空气量和温度以及催化剂的接触时间，可以充分发挥效果。
-坚固耐用，可长时间保持功能，可连续使用。
?
日本npc西村陶业耐电弧材料（灭弧瓷）陶瓷
西村陶瓷的耐弧材料（灭弧瓷）由锆石陶瓷制成，作为各种高压空气断路器，电磁开关等灭弧室的耐弧材料，具有卓越的性能。
这些设备可迅速吸收和冷却在切断和打开和关闭高压电流时所产生的电弧，并保护由于电弧热量而对设备各部分造成的损坏。
?
?
??
N-330锆石陶瓷耐电弧瓷）
*在耐火性测试中，氧气乙炔火焰从直径1.75毫米的喷嘴中喷出，火焰的最高温度部分（约100毫米长）照射到样品上5秒钟，暂停10秒钟，此循环重复5次。这是样品熔融状态的比较。
| 特性 | 单元 | N-300 | N-330 | 测试方法 | |
| 吸水率 | ％ | 0.2 | 6.0 6.0 | JIS C 2210 | |
| 孔隙率 | ％ | 0.0 | 12.0 | ? | |
| 表观重量 | ? | 3.2 | 2.8 | JIS C 2210 | |
| 弯曲强度 | 正常 | 兆帕 | 100 | 二十五 | JIS C 2210 |
| 500℃加热后 | 兆帕 | 100 | 二十五 | JIS C 2210 | |
| 热膨胀系数 | X10?-6 | 3.2 | 3.0 | 20-400℃ | |
| 击穿电压 | 千伏/毫米 | 14.0 | 1.5 | JIS C 2210 | |
| 体积电阻率 | Ω-厘米 | ＞ 10?14 | ＞ 10?13 | JEC148 | |
| * 防火性能 | ? | 宇 | 宇 | 氧乙炔法 | |
| 耐电弧 | 秒 | > 420 | > 420 | ASTM495 | |
| 主要特点 | ? | 致密品质 高强度 | 优异的耐电弧性 | ? | |
| 主要用途 | ? | 侧板及其他 | 方舟屏障等 | ? | |
?
?
日本npc西村陶业电源用陶瓷/瓷器
?
Nishimura Ceramics提出了具有出色绝缘性，耐热冲击性和耐压性的锆石陶瓷，锆石堇青石陶瓷和堇青石陶瓷，作为电源和瓷器的陶瓷。
?
Zircon Kojilite是一种自釉型（self-glaze）陶瓷，与电源和低热膨胀率的瓷器相匹配的特性Kojilite和Zircon具有出色的耐热性，由Nishimura Ceramics独特配制。西村陶瓷的原始陶瓷材料在日本开发。
?
它足够坚固，可以承受突然的高温和紧急订单。
?
?
日本npc西村陶业加热器绝缘/耐热零件陶瓷
?
西村陶瓷所提供的各种陶瓷，例如锆石科吉特，科吉特，petalite，穆里特，锆石和氧化铝，具有出色的低热膨胀率和耐热部件的电绝缘性。
?
对于在苛刻条件下使用的各种零件，例如快速加热和淬火，通过综合判断各种条件（例如热膨胀率，抗热震性，硬度，导热性，形状和成本）来确定陶瓷。
?
?
?
?
耐热，绝缘，低热膨胀
?
西村陶瓷的远红外辐射陶瓷加热器可有效地用于加热和干燥。
我们的陶瓷加热器发出的远红外线被普通物质很好地吸收，并且对加热非常有效。?
?
日本npc西村陶业照明设备陶瓷
?
Nishimura Ceramics提出了锆石堇青石陶瓷和堇青石陶瓷，它们具有低的热膨胀率，出色的绝缘性和出色的抗热震性，可作为照明设备（如卤素灯和HID灯）的陶瓷。
Zircon Koji Light是一种自釉型陶瓷，最初由Nishimura Ceramics开发。
?
西村陶瓷的原始陶瓷材料是由西村陶瓷的原始配方开发的，具有低热膨胀率的Kojilite和具有优异耐热性的锆石，可满足照明设备所需的特性。
可以承受高温和紧急订单的陶瓷。
?
日本npc西村陶业温度传感器零件用陶瓷
?
Nishimura Ceramics提出了N-9H，N-6H，氧化铝，氮化铝等，它们具有出色的导热性和快速响应性，可作为温度传感器的陶瓷。
?
N-9H是西村陶瓷的原创陶瓷，具有出色的绝缘性和导热性，尤其是在高温下。
?
日本npc西村陶业用于光学产品的陶瓷材料和产品
?
西村陶瓷开发部一直在开发与客户使用的材料接近的热膨胀陶瓷材料。我们的原始陶瓷材料被用作照相机行业等各种行业的支撑件和夹具。
?
我们已经开发出满足各种特性的以下陶瓷材料，这些特性包括遮光性，与光学玻璃的粘合性（棱镜材料），与玻璃和外围设备的热膨胀系数匹配，导热率，比热，电绝缘性等。做到了。
?
光学产品用FB-10材料（基于镁橄榄石的西村原始材料）
?
N-6805B（基于滑石的西村原材）
?
我们建议使用N-9B，N-92D（西村基于氧化铝陶瓷的原始材料）。
?
我们还有零热膨胀堇青石，彩色氧化锆和白色氧化锆作为光学夹具。
?
如果需要控制热膨胀的材料，请随时与我们联系。
?
日本npc西村陶业机械零件/泵零件用陶瓷
?
西村陶瓷株式会社提出将精制的高纯度氧化铝陶瓷用作机械零件和泵零件的陶瓷。
高纯度氧化铝陶瓷被广泛用作高强度陶瓷材料，具有出色的耐磨性，并且是电绝缘性和耐化学性等其他陶瓷材料所无法比拟的。
?
氧化铝由于其主要成分Al?2?O?3的含量而具有利用其特性的应用。含量92％的氧化铝是通用型，特别是用于耐热金属镀敷，而96％的氧化铝具有厚膜基材和机械强度。对于所需的应用有很多需求，并且具有99.7％以上的高纯度含量的氧化铝具有极好的导热性，电绝缘性，耐磨性，耐化学性等，并且据说对于其他工业材料而言是困难的。它通常用于各种目的。
Nishimura Ceramics Co.，Ltd.的用于机械零件和泵零件的氧化铝陶瓷是致密陶瓷，可以使用含量为99.7％或更高的高纯度陶瓷来处理细微的表面粗糙度。
?
?
?
?
耐磨性，耐化学性，绝缘性
?
?
可以抛光和镜面抛光
?
日本npc西村陶业半导体陶瓷/液晶制造设备/太阳能
?
对于半导体制造设备，高刚性，加工精度，抗震性，耐热性，导热性，表面处理精度，金属污染，耐化学药品性，耐气体性，耐等离子性，绝缘性，介电常数，介电常数需要各种特性，例如特性，体积电阻，低粉尘产生（颗粒）和成本。
Nishimura Suegyo高纯氧化铝作为陶瓷可以响应上述特性（Al?2?O?3?99.7％或更高，Al?2?O?3?99.9％或更高），氮化铝（ALN），氧化钇（Y?2?0?3和倡导者）。
?
由于其特性，高纯度氧化铝可用于运输臂，晶圆台，RF高频传输窗口等。它还具有出色的金属化功能。
氮化铝具有优异的导热性，散热性，耐热冲击性和电绝缘性，并且具有热膨胀率接近硅晶片的热膨胀率的特性。
Itria是一种具有出色耐等离子体性的材料。
| 我们制造和销售高纯度ALN（无助剂）和高纯度氧化铝假晶片。 尺寸：最大12英寸? ? ? ? ? |
| 我通过挤压氧化锆制成了烟斗。中心有φ0.1孔的管道。 |
| 由高纯度的99.9％氧化铝（N-999S）材料制成，可抵抗半导体制造设备的等离子体磨损。 |
| 我们用99.9％的氧化铝（N-999S）制成了几乎没有弯曲的管子（尺寸：φ10+ 0 / -0.05 xφ8+ 0.1 / 0 x 350L）。 将其成型并以0.2mm或更小的翘曲烘烤，而无需抛光内径。? ? ? ? ? ? ? ? ? ? ? ? |
| 校正环（校正板环）这是用于校正Kenma板的板板的环。由99.7％的氧化铝制成我们可以根据您的要求制造尺寸，形状和精度。 |
| 由99.7％的氧化铝制成的U形管用作半导体制造设备中的等离子体保护管。 |
| 西村陶瓷的半透明氧化铝N-9000NS用作半导体制造设备的耐等离子保护盖。 |
| 2分割弯头，由高纯度氧化铝制成，具有耐等离子性。 ? 它具有可以组装的形状。 |
| 由高纯度氧化铝N-99（氧化铝99.7％或更高）制成的产品用作半导体制造设备的零件。 |
?
日本npc西村陶业高纯氧化铝基材高绝缘
由于N-9H晶体小且密度高，因此即使在薄板上也具有极高的电绝缘性。
?
?
?
?
?
?
| 温度 （℃） | 施加电压 （V） | 电流 （A） | 电阻 （Ω） | 体积电阻 （Ω·cm） |
| ?28 | ?1000 | ?1.8030×10?-12 | ?5.55×10?14 | 1.0?2?x 10?16 |
| ?65岁 | ?1000 | ?2.9 833×10?-12 | ?3.35×10?14 | ?6.1?7?×10?15 |
| ?75 | ?1000 | ?3.4 640×10?-12 | ?2.89×10?14 | ?5.3?1?x 10?15 |
| ?85 | ?1000 | ?4.2087×10?-12 | ?2.38×10?14 | ?4.3?7?×10?15 |
| ?100 | ?1000 | ?6.5 670×10?-12 | ?1.52×10?14 | ?2.8?0?x 10?15 |
?
日本npc西村陶业氧化铝材质多孔陶瓷
西村陶瓷的多孔陶瓷主要由氧化铝组成。
我们正在开发具有不同孔隙率和直径的各种用途的材料。
?
孔径：φ0.1μm?9?1
形状：球体，杆，板等
?
?防水陶瓷不会浸入水性油墨中。
不防水的多孔陶瓷会吸收水性墨水。
?
?
?
?
| ? | R-200 | N-99EP | N-99PS | |
| 零件 | 氧化铝 | 氧化铝 | 氧化铝 | |
| 卡萨比重 | 1.5 | 2.5 | 2.6 | |
| 孔率（％） | 55.0 | 35.4 | 35.0 | |
| 孔径（μm） | 1.0 | 0.1 | ? | |
| 吸水率（％） | 35.0 | 13.9 | ? | |
| 弯曲强度（MPa） | ? | 200 | 56.0 | |
| 形状 | 球形，圆棒，方棒，管子，圆盘，方板等 | |||
| 应用实例 | 吸液载体 | 利用液体保持力吸附目标液体。 | ||
| 液体分离 | 在对陶瓷材料进行了疏水处理之后，例如，对于在其中混合有水和油的液体，水直接留在陶瓷材料的表面上，并且仅油可以被吸附。 | |||
| 香水/ 除臭剂载体 | 用作通过支撑芳香剂液体或除臭剂液体释放除臭剂气味的载体。 | |||
| 杀菌剂 载体 | 通过携带有效杀菌的银和其他化学物质，可用于杀菌，抗菌等。 | |||
| 过滤 | 用于液体和气体过滤器。 | |||
| 催化剂载体 | 处理铂和其他金属以制成催化剂。 | |||
?
?
?
用含有大量以氧化铝为主要成分的细孔的多孔陶瓷（多孔陶瓷）进行烘烤和硬化。
它具有很高的吸水率，吸入的香水，香精和除臭剂将持续很长时间。
孔径为1μm。
?
样品尺寸φ40×50H
?
多孔陶瓷（多孔），含有大量细孔，氧化铝为主要成分。
?
孔径35％
孔径0.1μm
吸水率13.9％
?
?
孔径（中值直径）为2至50μm的板状，方棒状多孔陶瓷。它具有40至50％的大孔隙率。
可以制造大尺寸（约φ500）。
?
| 西村号 | NK-200 | NK-400 | NK-900 | NK-1500 | NK-3000 | NK-5000 | 备注 |
| ?材料 | ?氧化铝 | ? | |||||
| ?表观孔率（％） | ?46.9 | ?51.7 | 47.5 | ?47.2 | 50.3 | 49.2 | ?JIS R 1655 |
| ?孔径*（um） | ?2.0 | ?3.8 | ?9.3 | ?15.5 | 30-50 | 50 | |
| ?形状 | ?方盘，圆盘，方棒等 | ? | |||||
| ?用法 | ?真空吸盘，吸盘，过滤器 | ? | |||||
| ?染色 | 白/蓝 | ? | |||||
日本npc西村陶业医疗设备/分析仪用陶瓷
西村陶瓷的医疗设备用陶瓷和分析仪用陶瓷均使用高度精制的高纯度细粉氧化铝。我们在环境控制的处理室中使用最新的处理设备，并在严格的质量控制下进行制造，并清除医疗设备和分析仪的所有条件。
?
西村陶瓷保证每种产品的质量，这些产品需要严格的条件，例如高精度，杂质，表面特性和耐磨性。
?
?
| ?纯度为99.9％或更高的氧化铝制成的活塞和气缸强度高，润湿性差，液体附着力小，表面粗糙度Ra等于或小于0.1，并且可以以约4μm的装配精度进行制造。 ）可以替代，因此用于医疗设备的计量泵。 |
?
?
| 西村陶瓷的分析仪陶瓷使用高度精制的高纯度细粉氧化铝。我们在环境控制的处理室中使用最新的处理设备，并在严格的质量控制下进行生产，并满足医疗设备和分析仪的所有条件。 ? 西村陶瓷保证每种产品的质量，这些产品需要严格的条件，例如高精度，杂质，表面特性和耐磨性。 |
?
?
阀门和活塞用于成分分析
?
?
氧化铝99.7％，氧化铝99.9％氧化铝99.99％
?
?
耐磨性，耐化学性，高纯度
?
?
镜面抛光可能
?
日本npc西村陶业标准尺寸的陶瓷基板96％氧化铝，氮化铝AlN170W
?
通过薄板成型制成的薄氧化铝陶瓷基板。
?
?
我们甚至可以处理少量。如果您想要的尺寸小于标准尺寸，我们将其裁切为指定尺寸。
?
日本npc西村陶业标准尺寸陶瓷结构材料方板，圆棒轴，盘
西村陶瓷可以准备标准尺寸的方板。我们通过压模制造致密陶瓷。您可以根据需要指定厚度。*请从烘烤或抛光中选择表面粗糙度。
?
?
氧化铝：N-92，N-96，N-99，N999S
氧化锆：N-650角晶石
：N-23，N-53
壁红石：N-800?滑石
：N-68
氮化铝：ALN
?
?
对于50 mm正方形，100 mm正方形，150 mm正方形，100 mm x 200 mm，220 mm x 280 mm
（稍大），
其他范围是
可选的，尺寸在5 mm至280 mm和厚度1 t至20 t之间
?
日本npc西村陶业陶瓷散热器/散热/绝缘陶瓷
?
Nishimura Ceramics提出了N-9H，N-6H和氮化铝（ALN）陶瓷，它们具有出色的导热性并通过散热释放热量，作为散热和绝缘陶瓷。
?
N-9H和N-6H是Nishimura Ceramics最初开发的氧化铝基热辐射陶瓷，具有出色的导热性和出色的热辐射。
N-9H的导热系数为39w / mk，非常适合陶瓷，并且是一种具有出色散热性（散热率为0.97）的散热材料，包括LED，各种电源设备，集成电路等。它是一种陶瓷，可用于需要采取热对策的所有领域。
?
?
?
“ LED IP”是使用最初由Nishimura Ceramics Co.，Ltd.开发的“ N-9H”和“ N-6H”的产品。因为它既昂贵又紧凑，所以可以在不占用空间的情况下减小产品的尺寸。
?
?
?
金属化陶瓷。
用于大功率模块的高性能绝缘电路板，?6?7?6?7车辆，轮船，高压等的电路板。
| ? ? ? ? ? ? |
日本npc西村陶业陶瓷真空吸盘/部分吸式真空吸盘多孔吸盘VM-6
西村陶瓷利用制造陶瓷的100年历史来制造和销售陶瓷真空吸盘。从基础部件的材料到多孔板的类型，我们都可以提供满足客户要求的陶瓷真空吸盘。其中，部分抽吸真空吸盘VM-6的抽吸力甚至比多孔表面还小，并且可用于以前从未有过的各种应用。
?
如果是传统的真空吸盘，我们可以制造最大φ700mm和□495 mm的尺寸。
除半导体外，它还可用于需要通过吸附固定的各种应用，例如薄膜和各种材料的处理。
除了普通的陶瓷真空吸盘之外，Nishimura Ceramics还开发了VM-6，这是一种真空吸盘等级，可以吸取小于吸力表面的小工件。
VM-6利用其对小型工件的吸附性能和1um的细孔径可用于多种用途。它也可以在潮湿的环境中使用。
作为与基部一起设置的真空吸盘，也可以仅购买多孔板并将其安装在常规真空吸盘上以供使用。
我们也提供出租样品，请尝试一下。
?
?
?
?
| 常规陶瓷真空吸盘 | 局部吸盘VM-6 |
| ●小于多孔表面的物体不能被吸附 | ●即使比多孔表面小，如果表面光滑也可以吸附。 ? ●只要它们适合多孔表面，就可以一次吸附多种产品。 |
| ●一次只能吸附一种产品 | ●无需使用金属真空吸盘之类的固定夹具即可进行抽吸和固定。 |
| ●薄膜等薄材料可能会留下吸附痕迹。 | ●可以吸附薄膜等薄材料而不会留下吸附痕迹。 ? ●获得表面粗糙度Ra2 |
?
?
?
这样，由西村陶瓷公司（Nishimura Ceramics）制造的部分抽吸真空吸盘可以解决常规真空吸盘已经出现的各种问题。它极大地有助于提高生产率。
?
?
氧化铝基真空吸盘（多孔吸盘）φ237mm（用于8英寸晶圆）
?
日本npc西村陶业可替代单晶蓝宝石N-9000NS氧化铝陶瓷管，棒等
当制造除基板和板材以外的复杂形状零件（例如棒，管和具有单晶蓝宝石的形状零件）时，必须从柱状单晶锭中切出非常硬的材料，因此加工成本倾向于很高。
?
我们建议使用N-9000NS高强度半透明陶瓷作为便宜的单晶蓝宝石的替代成员。
?
通过使用强度等于或高于单晶蓝宝石的N-9000NS高强度半透明氧化铝陶瓷，并且可以通过各种模制方法由粉末制造N-9000NS，可以实现显着的成本降低。
| ? | N-9000NS | 单晶蓝宝石 |
| 零件 | Al2O3 99.99％ | Al2O3 99.99％ |
| 全光线透过率（JIS K7105） | 83.66％以上 | 平等和优秀 |
| 晶体结构 | 多晶 | 单晶 |
| 弯曲强度 | 820兆帕 | 稍逊一筹 |
| 维氏硬度 | 21.4加仑 | 当量 |
| 抗压强度 | 5800兆帕 | 下 |
| 电阻值 | 10?16?Ωcm的 | 当量 |
| 介电损耗（1MHz） | 1X10?-4 | 当量 |
| N-9000NS | 单晶蓝宝石 |
| 可以在烧结前在软状态下加工 | 仅限于从钢锭上切下。 ? 这很困难并且需要很长时间来处理。 |
| 可以注塑 | |
| 可以冲压成型 |
?
?
15818790182
