产品详情

产地	日本	是否进口	否
订货号	456	加工定制	否
货号	78	类型	超声波测厚仪
品牌	其他	型号	CT-Gauge
测量范围	123	显示方式	45
电源电压	220	外形尺寸	4
是否跨境出口专供货源	否

日本g-freude非接触式镜片中心厚度测量机CT-Gauge

自最初的模型以来已经过去了七年。在此期间，我们克服了许多问题，
对机械和软件进行了全面改进，进一步扩展了功能。
它已发展成为无与伦比的高性能测量机。

请检查演示中的能力。
我们期待着您的光临。非常感谢。

在图像查看器中打开：

1）设备概要（测量壁厚的原因）

目前，图像质量正在从4K向8K转变，光学系统的性能也越来越苛刻。在这样的技术背景下，除了表面形状和偏心精度之外，还规定了严格的中心厚度。

通常，当透镜壁厚偏离设计值时，球差会增大，尤其是在微透镜中，壁厚误差会导致球差扩大和焦点位置波动。然而，测量镜片的中心厚度是一个相当困难的测量目标，并且尚未建立测量方法。

在图像查看器中打开：

原因是测量点只有一个，很难清楚地识别位置。
另外，我想避免接触测量，如果可能的话，这可能会导致划痕。尤其是半导体曝光机的大口径镜头，
玻璃材质是有原因的，但要求光学性能最高，
壁厚公差最严格。

测量的另一个原因是为了

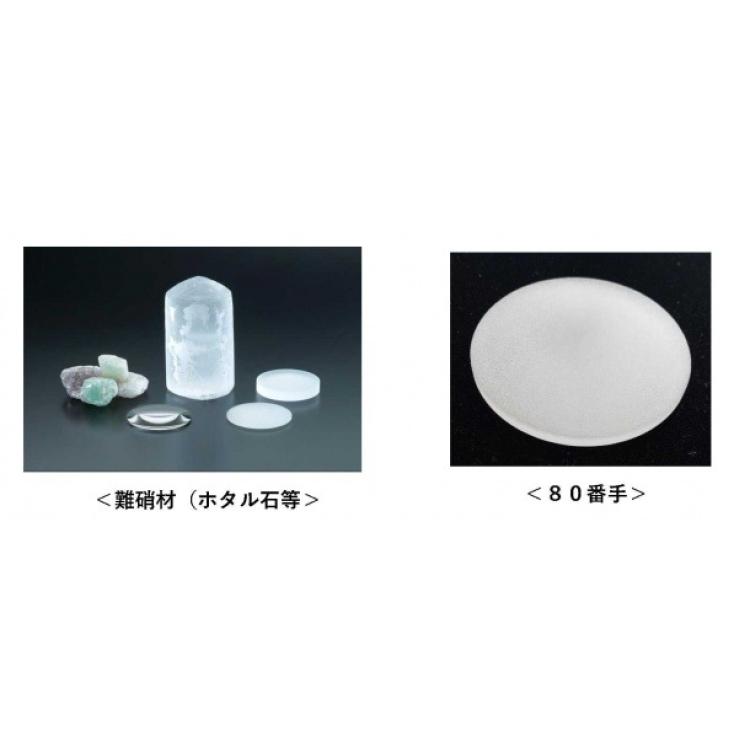

响应在镜片加工过程中（特别是在初始阶段）测量壁厚的要求。如您所知，被称为难玻璃
材料的软玻璃材料，由于晶体取向的问题，具有被快速刮掉的特性。此外，材料成本
高，我们希望减少加工错误。此外，使用其他公司的测量光，通过样品正面和背面的
反射光测量壁厚的设备无法进行此测量。

* 由于测量粗糙表面时物体之间的距离会有轻微误差，
　建议使用四边形位移计或在表面涂油。

在图像查看器中打开：

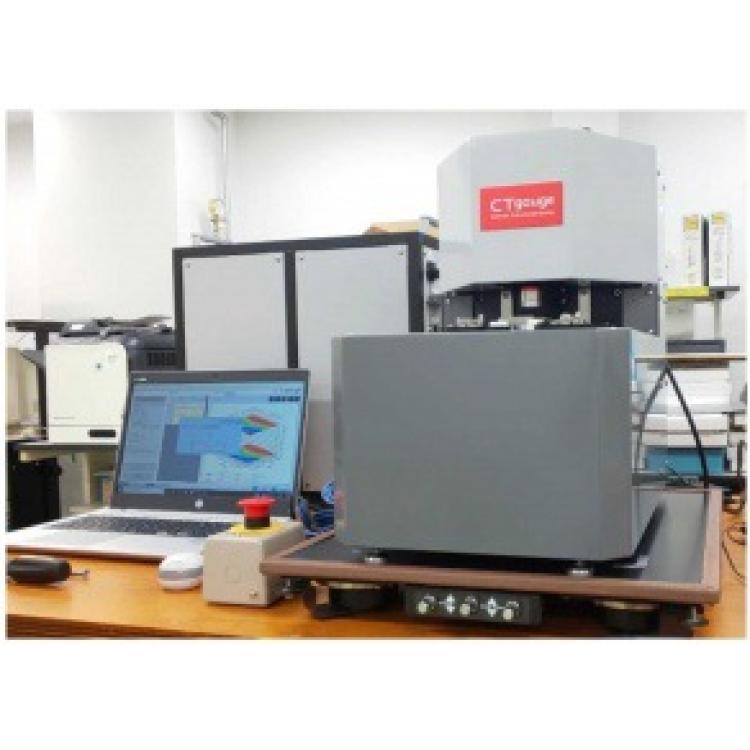

为了解决这些问题，我们在7年前开发了非接触式镜片中心测厚机，
目前改进的CT-gauge具有以下性能。?

◆ 产品配置（以下为标准配置规格）?
1）高精度非接触式位移计单元（2个）?
2）精密XY扫描平台
3）位移计驱动机构
4）位移计四轴调整单元（2套） )? FIX 载物台规格)
5) 新开发的“内置陶瓷校准仪的单元（带有独立的倾斜调整机构）”
6) 通用样品夹持机构（最大 Φ10 至 100?）
7) 专用控制箱
8) 分析笔记本电脑
9) 安装了基于 3D 形貌和透镜顶点分析算法的定制软件
　　Hybird Peak Analysis System (?HyPAS?)
10) 专用接线电缆

* 1 Φ10 或以下样品需要专用样品架（单独出售）
* 2 防震支架是不是特别需要，但最好有一个工作环境温度恒定的空调房间。
