日本santec50 dB兼容的偏振消光比监视器PEM-340

同时测量消光比，偏振角和光强度

可以实时测量高达50 dB的消光比
宽广的光输入范围（-40至+ 20 dBm / 1260至1630 nm）
光学连接器可更换（FC / SC / LC）

总览

PEM-340非常适合用于评估保偏光纤（PMF）的性能以及光学元件的精确偏振轴对准。此外，通过使用响应时间为1 kHz的模拟监视功能，可将其应用于激光二极管和光纤的高速自动对准。

特性

宽带1260至1630 nm
同时显示偏振消光比，光功率和偏振角
50 dB动态范围极化消光比测量
宽广的光输入范围
（-40至+ 10 dBm /正常规格），（-25至+ 20 dBm /高功率规格）
模拟量输出（PD值）
实时（高达10 Hz）测量
可更换的连接器：FC，SC或LC?

运用

光学设备的偏振轴对齐
评估带连接器的PMF跳线
PMF尾纤激光二极管的评估
保偏纤维熔合

类别		单元	正常功率		大功率
波长范围		纳米	1260至1630
PER动态范围		D b	50		40
PER范围		D b	0至50	-5至+ 10 dBm	– –	– –
?		?	0至40	-15至+ 10 dBm	0至40	-5至+ 20 dBm
?		?	0至30	-25至+ 10 dBm	0至30	-15至+ 20 dBm
?		?	0至20	--35至+ 10 dBm	0至20	-25至+ 20 dBm
PER 分辨率	?	D b	0.01
PER *准确度^{ 1}**	PER <30分贝	D b	<±0.3
?	PER≥30 分贝	?	<±1.0		<±1.0
输入功率范围		分贝	-40至+ 10		-25至+ 20
功率分辨率		D b	0.01
*功率精度^{ 2}**		D b	<±0.3
*偏振角分辨率^{ 3}**		度	0.12
偏光角精度		度	<±0.45
测量速度		秒	0.1 / 0.2 / 0.4
接口		– –	GP-IB，RS-232C
工作温度		℃	0至40
尺寸（w）x（D）x（H）		毫米	210 x 300 x 80
重量		公斤	3
电源电压		V	AC 100至240
最大耗电量		w ^	35

* 1：温度：20至30°C，测量速度：2.5 Hz
* 2：校准波长：1310 nm / 1550 nm
* 3：测量速度：2.5 Hz
* 4：SPC：超级物理触点，APC：成角度的PC

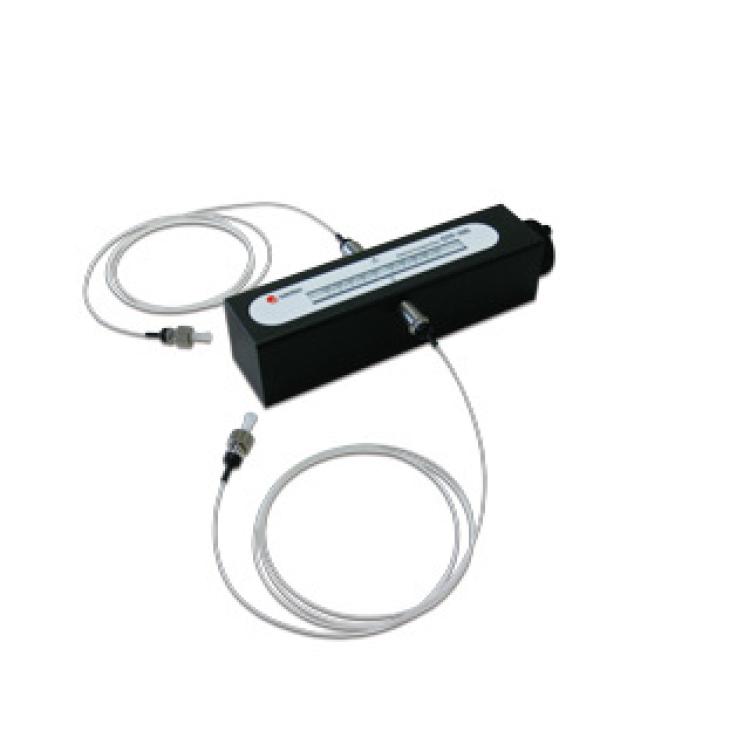

日本santec便携式手动波长可变光学滤光片OTF-320

手动型滤光片具有80 nm可变范围和低损耗

高斯型波形轮廓
低PDL /低PMD
带波长指示器

总览

OTF-320是使用介电多层滤光片和线性滑动方法的手动波长可变光学滤光片。根据应用，最多可以级联3个具有各种传输特性的光学滤波器。它具有出色的插入损耗（IL），偏振相关性（PDL）和偏振色散（PMD）特性，适合用于研发和系统集成。

特性

80 nm手动变量
低PDL /低PMD
选择一半价格宽度0.25至3 nm
带波长指示器
带有锁定功能的波浪可变旋钮

运用

信号灯降噪
DWDM传输系统评估
用于实验，例如波长复用光信号的波长选择
?切断不相干的光源

日本santec透射波长和带宽可变的手动型滤光片OTF-350

透射波长和带宽可变的手动型滤光片

平顶接近矩形，截断陡峭，插入损耗低
可变波长范围：1530至1610 nm（C和L波段）
旁模抑制比：50 dB以上

总览

OTF-350是一种手动型可调谐滤光器，具有C和L波段的宽带波长可变范围，并且具有两种在传输带宽中具有不同斜率形状的类型。基于衍射光栅的独特高精度可变机构实现了平顶透射滤光片光谱和出色的光学特性。

特性

中心波长和传输带宽可以独立且连续地改变。
可变波长范围：1530至1610 nm（C和L波段）
平顶接近矩形且具有陡峭的截止值低插入损耗
可变带宽范围：0.2至10.0 nm（标准类型）
可变带宽范围：0.1至15.0 nm（宽型）
旁模抑制比：50 dB以上

运用

40 Gb / s，100 Gb / s传输测试
波长复用光信号的波长选择
降低噪声以适应信号光带宽
脉冲整形
下一代光波长交叉连接信号光噪声消除

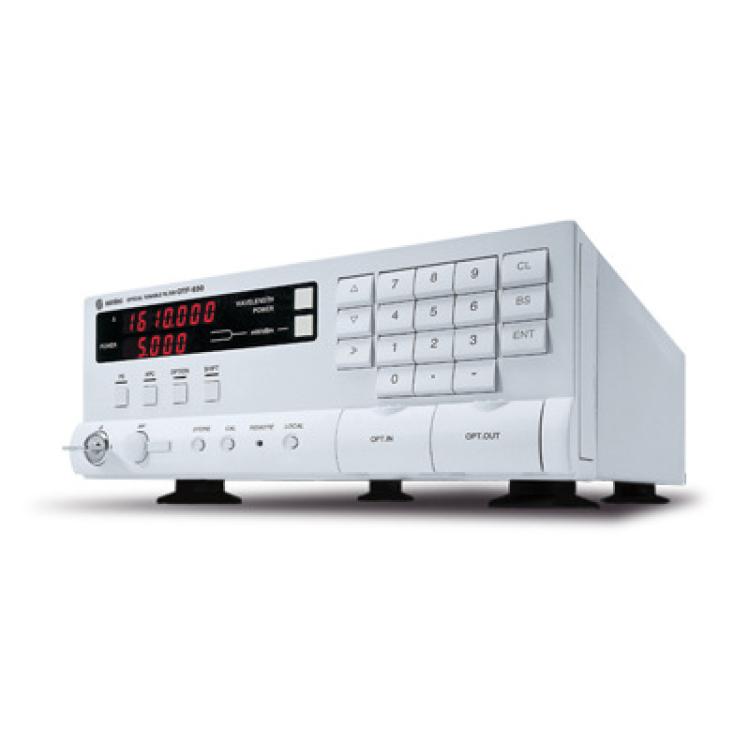

日本santec具有丰富滤镜阵容的可编程光学滤镜OTF-930

具有丰富滤镜阵容的可编程光学滤镜

低PDL（<0.1 dB）和低PMD（<0.1 ps）
80 nm可变，0.01 nm分辨率
配备峰值搜索功能

总览

OTF-930是可变波长滤光片，可通过级联多达3个具有各种滤光片配置文件（滤光片结构S1，S2，S3）的光学滤光片，使您根据应用选择传输特性。它具有通过线性滑动方法可变的80 nm连续波长，低PDL（<0.1 dB）和低PMD（<0.1 ps）。另外，GPIB和RS-232C接口是标准配置，可以从外部进行远程控制。

运用

减少光信号的噪声在
光放大器中，放大器的噪声与信号光的放大作用相加，因此多余的ASE（自然发射的光分量）被削减，S / N得到改善。主要使用带宽@ -3 dB约为1.0 nm的滤波器。
波长
复用光信号的波长选择从波长复用光信号中有选择地发送所需的光信号。在这种情况下，有必要尽可能多地截断光信号，因此具有窄带和尖锐特性的-3 dB带宽@ 0.3至0.6 nm的多级滤波器是最佳的。
非相干可变波长光源与宽带光源结合使用
通过将可变波长滤光片与宽光源结合使用，可以用作可变波长光源。绝对输出约为-20至30 dBm，但是由于干扰，它不容易受到光强度的影响。

规格

类别	参数	单元	规格	笔记
波长特性	调音范围	纳米	1530至1610 1500至1630 （05带宽） 1270至1350 （12带宽）	?
?	解析度	纳米	0.01	机械分辨率
?	准确性	纳米	<±0.1，<±0.15（24），<±0.2（50）	?
?	重复性	纳米	<±0.05，<±0.1（50）	n = 50 /在滑块的中心波长处测量
?	温度稳定性	pm /℃	2	?
功率特性	PDL（SMF）	D b	0.2	过滤器结构（S2）和（S3）
?	插入损耗^{* 1}	D b	?	请参阅“过滤器选择”（典型值）
?	回波损耗^{* 1}	D b	> 45	?
电源监控器	相对精度	D b	<±0.1	输出功率：-20至+ 10 dBm
最高评分	最大输入功率	分贝	+ 20	损坏阈值
PMD	PMD	ps	<0.1	设计保证的性能
环境条件	工作温度	℃	20至30	?
?	工作湿度	%%	<80相对湿度	不凝结
接口	光纤	– –	SMF或PMF?^{* 2}	?
?	光连接器	– –	FC或SC	?
?	连接器抛光	– –	SPC或APC	^{* 3}
电源供应	通讯介面	– –	GPIB（IEEE-488）和RS-232C	?
?	电压	V	AC 100至240	?
?	频率	赫兹	50/60	?
外型尺寸	能量消耗	VA	35 @ 230至240 V 30 @ 100至120 V	?
?	宽×深×高	毫米	210 x 300 x 80	?
?	重量	公斤	四个	?

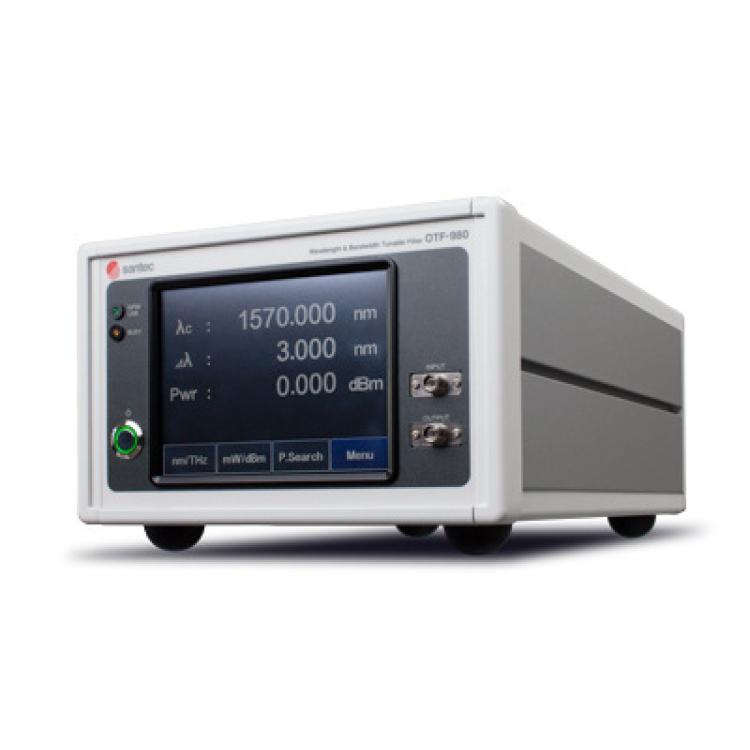

日本santec具有可变传输波长和带宽的可编程光学滤波器OTF-980

具有可变传输波长和带宽的可编程光学滤波器

中心波长和传输带宽可以独立更改。
非常陡峭的滤波器斜率1000 dB / nm
配备峰值搜索功能

总览

OTF-980具有C和L波段的宽带波长可变范围，并且具有三种类型的产品系列，具有不同的斜率形状以传输带宽。其中，Ultrafine-Plus型滤波器的斜率最陡，为1000 dB / nm。此外，内置的功率监控器和出色的峰值搜索算法可以将滤波器中心波长自动设置为输入信号波长。通过GPIB，以太网和USB支持符合SCPI的外部通信命令，可通过远程控制和编程实现自动测量。该产品还可以通过前面板上的触摸屏进行控制。

特性

中心波长和传输带宽可以独立更改。
具有非常陡峭的滤波器斜率的可变频带平顶滤波器：
　　Ultrafine-Plus：0.05至3 nm，1000 dB / nm
　　超细：0.08至4 nm，500 dB / nm
　　标准：0.1至15 nm，200 dB /纳米
可变波长范围：C和L波段85 nm
峰值搜索功能
触摸屏，GPIB /以太网/ USB接口

运用

100 Gb / s，400 Gbp / s传输测试
DWDM信号波长选择，OFDM窄带滤波
ASE光噪声抑制
下一代光波长交叉连接

规范

类别	参数		单元	标准	超细	超细加号
波长特性	波长范围		纳米	1525至1610
	准确性		纳米	±0.05（典型值±0.03）
	重复性??^{* 1}		纳米	±0.01（典型值±0.005??^{* 4}）
	设定解析度		纳米	0.001
过滤	带宽@ -3 dB		纳米	0.1至15	0.08至4	0.05至3
	准确性		纳米	±0.05（典型值±0.03）
	重复性??^{* 1}		纳米	±0.01
	设定解析度		纳米	0.001
	滤镜斜率??^{* 2}??（典型值）		分贝/纳米	200	500	1000
功率特性	最大输入功率??^{* 3}		分贝	+ 27
	插入损耗	带宽≧0.2 nm	D b	5??^{* 5、6}??（典型值为3.5）		6??^{* 5，7}??（典型5）
		带宽<0.2 nm	D b	7??^{* 5、6}??（典型值为5.5）		8??^{* 5、7}??（典型值7）
	串扰（典型值）		D b	50
	偏振相关损耗（典型值）		D b	0.2
	峰值搜索功能（可选）		– –	是
接口	通讯		– –	GP-IB（IEEE488.2），USB和以太网
	显示		?	5.6英寸陶瓷触摸屏（分辨率640 x 480）
	光纤		?	SMF
	光连接器		?	FC或SC
	光学抛光		?	SPC或APC（角度PC）
环境条件	工作温度		摄氏度	15至35
	工作湿度		%%	<80
电源供应	电压		V	AC100至240±10％
	频率		赫兹	50/60
	能量消耗		VA	100
其他	尺寸（W）x（D）x（H）		毫米	210 x 350 x 133
	重量		公斤	8.5

* 1：温度25±1℃
* 2：在--3 dB> 0.2 nm时带宽在--3至--40 dB之间
* 3：在使用峰值搜索选项的情况下，输入功率范围为--30 dBm至+ 20 dBm 。
* 4：使用峰值搜索功能时，波长重复性提高到±0.005牛顿米（典型值）。
* 5：在案例峰值搜索选项，插入损耗增加了由0.5 DB
* 6：插入损耗（1525牛顿米至1530 nm）的波长范围可以通过增加1dB。
* 7：在（1525纳米至1530纳米）的波长范围内插入损耗可以通过0.5分贝增加。

日本santec光电探测器，尾纤光电探测器MPA-100

MPA-100是尾纤光电探测器阵列的机架安装产品。

【特征】

多信号监控器：32、48、64、72和80通道
工作波长范围：850 nm，1260至1610 nm
光输入功率范围：每通道-50至+ 3 dBm
光学噪声极限：--63 dBm @ 1550 nm
输出线性度：典型值0.2 dB @输入光功率范围（-50至-10 dBm）
MPO适配器/多核MPO，MTP连接器
电压输出/ USB接口
随附的波长，光功率和输出电压校准表
尺寸：（W）482.6 x（D）430 x（H）44毫米，1U尺寸
兼容各种定制型号

总览

MPA-100是尾纤光电探测器阵列的机架安装产品。监视从MPO / MTP多核连接器输入的多个光功率信号。您可以选择检测850 nm波长带的硅类型和检测1260至1610 nm波长带的InGaAs型光学检测器。光学电流从USB端子通过内置的16位多信号DAQ接口输出。产品尺寸为（W）482.6 x（D）430 x（H）44 mm，并且超薄1U标准高度集成。MPA-100能够监视多达80个通道的光功率，具有出色的性价比和较小的安装空间。MPA-100适合用于数据通信中使用的IEEE 802.3 ba标准的40 GbE / 100 GbE光传输设备/设备的光功率监控器监视，例如SR4，SR10，LR4，ER4等，以及收发器产品检查。除尾纤光电探测器外，MPA-100还支持抽头PD光电探测器阵列，该阵列可监视例如5％的输入光，并通过光纤将其余的光返回。

达到1/10的性价比（与一般的光功率测量仪器相比）

用户对MPA-100进行了电压和dBm校准，并且通过彻底缩小所需的功能和成本，每通道成本不到普通光功率测量仪器的1/10。做到了

集成度提高10倍（与普通光功率测量仪器相比）

与普通的光功率测量仪器相比，MPA-100的高度集成设计使其集成度提高了10倍以上。（安装空间为1/10）

运用

数据通信，宽带/ CATV网络，电信通信设备等的光功率检查
数据中心光通信设备的功率监控器
用于光纤互连信号（例如有源光缆（AOC））的功率监视器
