| 常用输出 |
RS485通讯输出、模拟量输出、开关量输出开关量输出 |
工作电源 |
DC24V |
| 型号 |
FLC05-16孔洞光幕 |
外壳颜色 |
黄色银色(可订制) |
| 响应时间 |
15MS以内 |
型号系列 |
检测光幕 |
| 连接方式 |
防水航空头对接 |
加工订制 |
是 |
| 外壳材质 |
铝合金 |
用途 |
检测孔洞位置大小 |
| 功耗 |
小于15w |
产地 |
深圳 |
| 绝缘电阻 |
≥100MΩ |
同步模式 |
线同步 |
| 数量 |
120 |
封装 |
套 |
| 批号 |
C05-2022测量光栅 |
品牌 |
俊丰 |

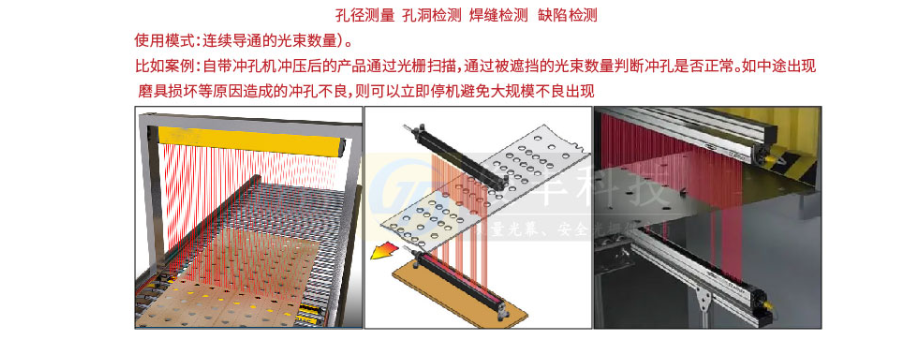

深圳市俊丰红外线孔洞检测光幕 用于孔径、孔数、焊缝检测的传感器。应用扫描模式如图
?
举例说明

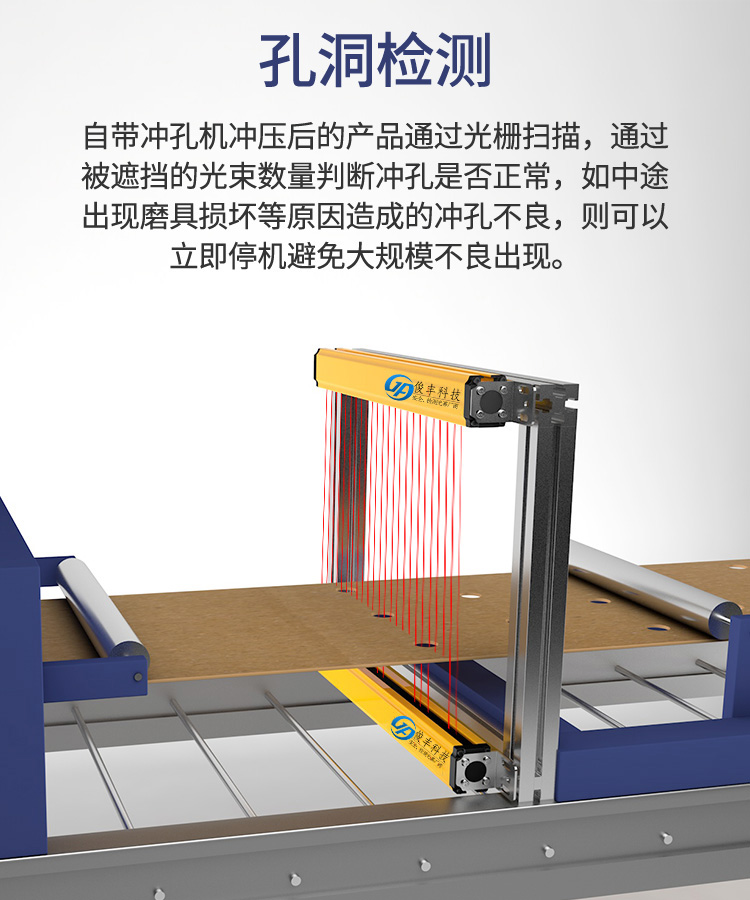

冲压 金属 孔洞 检查测量 （适用于其他区域孔洞检查测量 是一样 的）
检查测量 金属材料板材 上冲孔 的缺少 ，光幕传感器 给485信号输出为
1.（持续 被遮挡住 的光线 数）测定 模式 ，用于 检测金属冲压 板上 是不是 有缺孔为
2.（确定 未被挡光 的光线 数）测定 模式 来确定 孔洞 的数目
3.（全点 输出 ，确定 通光 的状态 ）测定 模式 来检测金属冲压 板上是不是 有孔洞 ，有缺陷。
工作原理
在金属材料板的上下两侧放置一个投射 发光 器和受光器 。 发光 器和受光器上的N个光线 距离 相等 （光点间距 间距 ：两个 光电 之间 的距离 ）。 发光器和受光器的光点 逐个 形成了 光线 。 可以通过 判断 金属材料 板遮挡住 光线 ，判定金属材料板孔的数目 ，是不是完全 符合标准 （哪些地方光点通光 ，哪些地方光点遮挡住光，判断 ），进而来实现金属材料板孔的检查测量 和宽度测定 。 测定结果以通讯量等方式上传给 PLC 等上位机?.
1.FLC系列孔洞检测光幕适用于高精度、高速运行材料的检测和测量，主要被运用在工业上作孔洞检测、板材缝隙测量、焊缝检测等类似的应用。
2、检测对象：镀锡板、镀铬板、冷轧板、硅钢、铝箔、镀锌板等；
3、检测内容：孔洞、豁口、裂边等缺陷;每套系统包括一对高分辨率光幕和两条电缆
