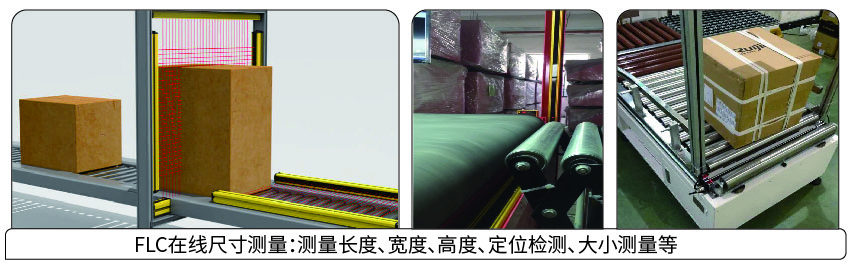

深圳市俊丰科技FLC系列测量光幕：常用测量有：1、在线检测测量尺寸、大小、体积、2、精度纠偏对中对边（检测纸板钢带等偏移量，）3、孔洞检测，缺陷检测、4、边沿检测、5、中心定位、6、张力控制、7、零部件计数、8、分类分栋、9、产品尺寸检测测量,10、更多…….

FLC技术参数

1. 光幕高度：80mm到3260mm；（测量高度可以订做）；
2. 光轴间距：1.25MM,2.5mm、5mm 、10mm、 20mm、40mm等（光轴间距可订做）；
3. 最小被测物尺寸：2.5mm、
4. 工作电源：24VDC/12VDC ；
5. 功耗：lt;15W；
6. 适用温度：-10oC ～55oC；环境湿度：RH≤85%（20oC）；
7. 响应时间：lt;20ms；
8. 绝缘电阻：gt;100MΩ；
9. 介电强度：AC1500V/60s；
10. 抗光干扰：10000Lux(入射角≥5o)；

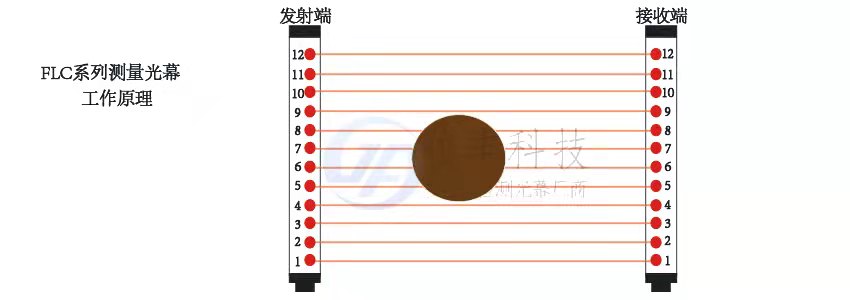

（一）、工作原理：

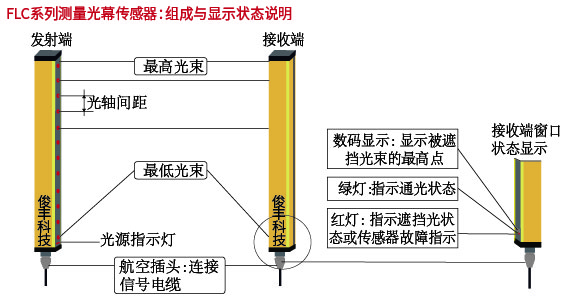

FLC系列测量光幕由发光器和组成，发光器发出的光直射到，形成光幕系统。放置在发光器和之间的目标物体将会阻挡一部分光线使其不能射到相应的器件。FLC系列测量光幕使用同步扫描来识别被挡的通道。首先一个发光器通道发出光脉冲而对应的同时来寻找该脉冲，当找到后即完成一个通道的扫描，接着转向下一个通道，直到所有的扫描都完成。当一个周期扫描完成后，系统记录哪些通道通光，哪些通道被遮挡，根据系统定义输出一个信号，该信号可以的模拟量信号，也可以是开关量信号。

（二）控制输出类型

1、开关量输出：NPN输出

2、 模拟量信号输出：4～20mA或1～5VDC，可接机或其它数据采集系统；

3、 通讯功能：具备RS232或RS485通讯功能，采用标准MODBUS协议与机进行通讯；

（三）测量模式

测量光幕可以利用简单的Windows设置程序，对于模拟量输出、RS485/RS232通讯协议输出和开关量输出及扫描分析模式进行设定，如：输出可设定为

1高点被遮挡（即一条被遮挡的光束）；

2低点被遮挡（即条被遮挡的光束）；

3总的被遮挡的光束；

4连续被遮挡光束的zui大数；

5高点未被遮挡（即一条未被遮挡的光束）；

6低点未被遮挡（即条未被遮挡的光束）；

7总的未被遮挡的光束；

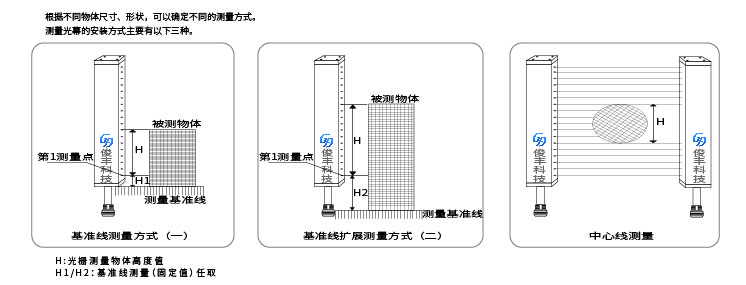

（四）测量光幕安装方式的确定

根据不同的物体尺寸、形状，可以确定不同的测量方式。测量光幕安装方式主要有三种：基准线测量方式、基准线扩展测量方式、中心线测量方式。

详细的测量光幕产品信息来电咨询，我们为您提供适合您的测量方案。
