门控增强相机 GOI 微通道板像增强器 超快光学门控成像系统

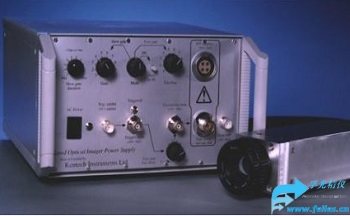

门控增强相机GOI是门控超快单幅相机,采用微通道板像增强器和超快选通成像技术构建超快光学门控成像系统,,门控增强相机具有18mm直径的光阴极孔径,最小选通开启时间小于100ps FWHM,可以轻松连接到CCD相机读出系统,可以将多个图像堆积起来组成多帧图像成像系统。

门控增强相机GOI特点

采用全固态电子脉冲发生器，获得超快开关速度。

此技术产生的振动小于20ps RMS，并且触发延迟小，一般只有18ns。

电子器件的模块化形式提供了方便的选通时间修改服务。

有三种操作模式：DC on，慢门（~10μs — 1ms）和快门（100 PS 5ns）。

可以被当作一种快速相机或图像增强器。DC模式容易聚焦和设置。

快速选通持续时间的设置既可以由提供几个宽度的交换网络完成，或是作为一个特殊选项由一个系统设置，该系统提供与可能的选通长度范围一样的小步骤。

接近聚焦晶片管的设计给阴极提供了大像素数。分辨率每毫米优于10线对。

晶片管的输入窗口可以是光纤，或者为了扩展的蓝光响应，使用石英。阴极应对850nm光，使用激光二极管（不包括在商品内）轻松地表征特性。

该摄像头为50mm见方，总65mm。相机有四种框架版本可用，其中四个探测器头紧密相邻地安装在52mm的方形上（相邻光轴之间的52mm）。

门控增强相机GOI规格

?18mm的强化微通道板晶片管。

?选通控制阴极进行微通道板电压转换。

?阴极S20或S1需要特殊订购

?输出窗口光纤

?尺寸 50 mm x 50mm x 60mm

?分辨率~ 10 lpmm-1

?最短选通< 100ps FWHM（数量少，不能特殊订货）

?选通模式 100ps － 5ns, 10 μ s －1ms 和 DC

?单触发激活整个系统，只要18ns。>10Ｖ， 50 ? 上升时间 <5ns。

门控增强相机GOI可选项

1、胶片输出。

2、紫外光。

使用紫外光，透镜或镜则必然在石英窗口的背面，内侧的阴极面成像。使用正常的光纤输入窗口，成像必然是在检测器的前面、外面，和监测器上。这样就可以使用光纤束连接检测器头传送图像。

3、通光孔径。

该系统的普通版本使用门网格输入；孚光精仪公司还特别提供无网格系统，用于高度相干光源的成像。

4、重复率。

正常的重复频率为200Hz。孚光精仪公司目前提供的重复率可高达10kHz。如果用户可以接受更长的控制时间（亚纳秒），可以考虑选择HRI设备代。

5、更大的光圈。

使用更大的光圈可以减少响应时间，25mm的减少到150ps ，40mm减少到200ps。

6、红外响应。

标准系统是S20阴极。孚光精仪还特别生产S1阴极系统。响应能够符合典型的响应曲线。

7、多帧系统。

提供多帧系统。标准多帧系统是一个四框架。框架可以有单独的或组合的电子设备或机械。触发序列发生器可设置帧间时间。通常由客户安排光学成像，因为没有标准的应用。

8、选通宽度灵活调整。

标准型号通常有六个选通宽度，从100ps 到 2ns。Kentech公司提供连续选通宽度调整选项，调整增量小，增幅一样。以后提供的选项会有类似的选通宽度调整，但是调整范围更广，开关速度快，还有计算机接口对获取，调试，选通宽度以及延迟进行控制。

9、更短的选通宽度。

使用12mm直径的管，可以制成约50ps的选通宽度。
