| 品牌 |
孚光精仪 |
型号 |
FPGEOL-SBS |
| 系列 |
I940-2902 |
单位重量 |
3kg |
| 包装 |
散装 |
最小包装量 |
1 |
| 厂家 |
www.felles.cn/lasercavity.html |
产品类型 |
激光增益模块 |
| 激光类型 |
DPSS激光 |
发射方式 |
垂直腔面发射(VCSEL) |
| 应用领域 |
光电/激光器件 |
封装特性 |
金属外壳封装 |
| 使用条件 |
水冷 |
增益介质 |
DPSSL泵浦 |
| 工作波长 |
根据具体型号而定 |
输出功率 |
根据具体型号而定 |
| 工作电压 |
根据具体型号而定 |
工作温度 |
根据具体型号而定 |
| 存储温度 |
根据具体型号而定 |
稳定性 |
高 |
| 寿命 |
长寿命，具体根据使用条件而定 |
质保期 |
根据厂家规定 |
| 产地 |
根据厂家信息而定 |
发货地 |
根据店铺实际发货地而定 |
| 售后服务 |
根据店铺或厂家提供的售后服务政策而定 |
|
水冷DPSS激光增益模块是采用垂直腔面发射VCSEL激光器技术设计的DPSSL泵浦增益模块,具有独特的泵浦增益均匀性,超高泵浦效率和较长寿命。我们可提供两种激光泵浦增益模块,即圆柱形增益模块和全固态激光增益模块。
对于准连续DPSSL增益模块的增益分布,泵浦效率和寿命是增益模块的三个主要指标。其中,增益分布对于光束质量有两方面影响,一方面能量密度分布影响了增益分布,非均匀增益分布导致近场能量分布变化.另外一方面增益模块的热效应在增益效率较高时比较突出。非均匀的能量密度意味着非均匀热密度和抛物线状的波前畸变,这就是热透镜效应，当然可以采取措施补偿。而非均匀能量密度导致*高级别的畸变是不*补偿的，它会降低光束聚焦性能，多次放大后情况*为恶化。

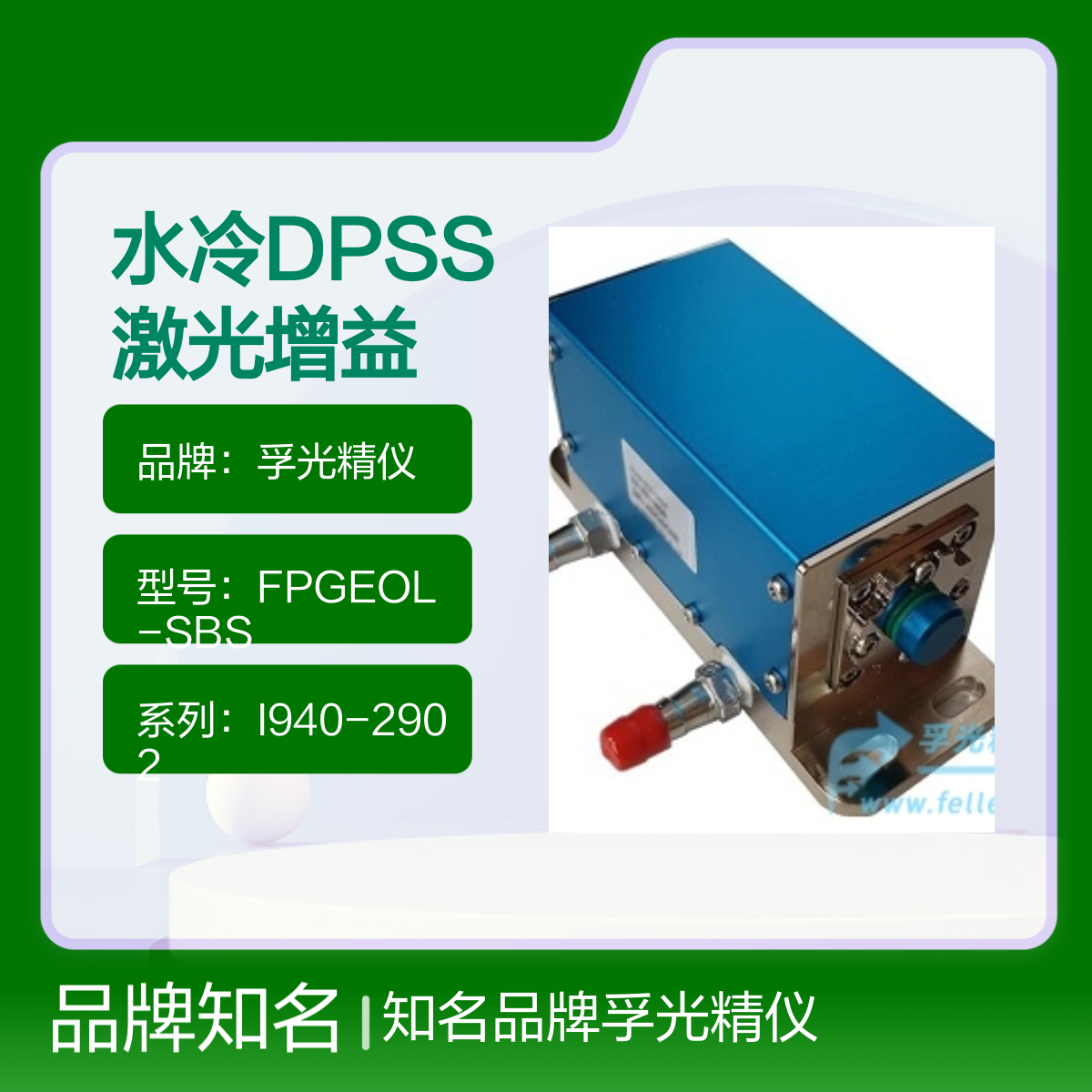

图1：水冷DPSS激光增益模块实物图
我们水冷DPSS激光增益模块采用垂直腔面发射VCSEL激光器的技术*势 参数 VCSEL激光器 LD bar条 VCSEL激光器*势 电光效率 40%–50% 50%–60% 持续提高中 光谱线宽 ～1nm ～3nm *窄光谱线宽 波长-温度系数 0.07nm/K 0.3nm/K 受温度影响较小 长时间波长漂移 无 有 *为稳定 光学损伤阈值 无损伤风险 较差 *高激光损伤阈值 直接导热区域 大 小 散热** 泵浦的热应力 低 高 *适合泵浦 ***大工作温度 >85℃ 30~45℃ *适合高温工作 涌浪电流灵敏度 不灵敏 非常灵敏 烧坏风险*小 电压-电流关系 线性 非线性 驱动*为简单 脉冲寿命 (200us) >20G次发射 1-2G发射 10倍*长寿命 功率退化 近似线性 非线性 *长寿命 制造和使用成本 低 高 成本*具*势
图2：VCSEL激光器和LD bar条结构对比图
水冷圆柱形增益模块规格参数
重复频率：1~1000Hz
电泵浦功率：1~27KW
脉宽：200~300us
激光棒直径：2~15mm
冷却： 水冷
波长：806nm?± 3nm
线宽（FWHM)：4nm
尺寸：根据用户要求提供
图3：水冷DPSS激光增益模块系列图
典型VCSEL激光器增益模块规格参数
