| 品牌 |
Sony/索尼 |
是否支持加工定制 |
是 |
| 型号 |
FPNUV-hnu-512 |
接口 |
SDI+HDMI |
| 电源 |
220 |
信噪比 |
120000 |
| 分辨率 |
4K高清 |
加工定制 |
是 |
| 重量 |
25 |
厂家 |
www.felles.cn/emccd.html |

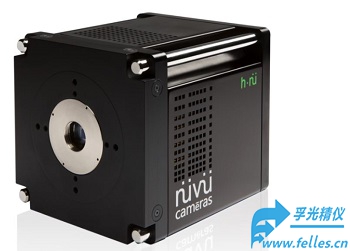

这款高速EMCCD相机是一款具有较高成像采样速度的多用途高速电子倍增CCD相机，具有光子计数级别的超高灵敏度,满足太空和天文观测,生命科学,物理学等微光成像应用。这款高速EMCCD相机具有电子倍增EMCCD相机的性能：几乎没有噪音并具有单光子计数级别的灵敏度,具有较快的成像速度和的图像质量,适合低通量成像和微光成像。
高速EMCCD相机特点
具有良好的SNR信噪比
专利技术消除EMCCD相机固有的噪音,具有真是光子计数成像的能力
具有单光子计数能力的的EMCCD芯片图像传感器
的背景噪音和的电子倍增EM功能,增益高达5000
对于超弱光成像,可提供反向工作模式IMO优化成像结果
大视场FOV，满足各种应用需要
超高灵敏度,满足低通量成像需要,
满幅采样成像速度高达90fps，读取速率高达30MHz
超高电荷转移效率支持超好的图像质量
无噪音滤波算法提供较低的噪音，避免了消除真光电子的风险
可在EM电子倍增和传统CCD之间转换
多区域选择功能mROI,可以只让所选区域的CCD芯片工作，提高采用速度
高速EMCCD相机特色为您带来的益处
相机的特色功能 给您带来的益处 EM增益发呢我i1-5000 读取噪音，提供了单光子探测级别的灵敏度 的时钟诱发电荷CIC 带来信噪比SNR, 带来的背景噪音，提高图像质量 专利计数的真实光子计数 电子倍增EM模式下可提供线性和光子计数模式 水平电荷转移效率 更清晰的图像，没有像素泄露问题 良好的制冷表现 带来的可忽略的暗电流，良好的电荷转移效率 的量子效率 带来的灵敏度，背向照明技术的EMCCD图像传感器 像素读取速率更高 带来最快的采样成像速率 可选输出 快速转换传统CCD相机和EMCCD相机模式 时间戳 每次采集高精度时间记录 多区域选择mROI 可在探测器上选择多个感兴趣区域，提高采样速度 Cropped-sensor模式 掩盖部分探测器部分，获得更快采样速率 外部触发模式 优化控制采样帧频
高速EMCCD相机规格参数
传感器型号 HNU-512 HNU-512-IS HNU-512-HS 成像速度 63fps 63fps 90fps EM通道读取速率 10MHZ，20MHZ 10MHZ，20MHZ 20MHZ，30MHZ 传统CCD模式读取速率 0.1MHz, 1.3MHz 0.1MHz, 1.3MHz 0.1MHz, 1.3MHz 时钟诱发电荷 0.0009电子/像素/帧 0.0009电子/像素/帧 0.002电子/像素/帧 动态范围（数字化） 16bits 16bits 16bits 电子增益 1-5000 1-5000 1-5000 芯片上温度稳定性 +/-0.01℃ +/-0.01℃ +/-0.01℃ 最小空气制冷温度 -85℃ -60℃ -60℃ 最小液体制冷温度 -90℃ -70℃ -70℃ 量子效率 >90%@600nm >90%@600nm >90% @600nm EM注册像素井深 800ke- 800ke- 800ke- 光谱范围 250-1100nm 250-1100nm 250-1100nm 触发功能 内部触发或外部触发
可选择信号极性
内部触发或外部触发
可选择信号极性
内部触发或外部触发
可选择信号极性
曝光时间范围 25ns~几天 25ns~几天 25ns~几天 时间戳分辨率 4ns 4ns 4ns 读取噪音
<0.1e-@20MHZ (EM模式）
3e-@100KHZ(传统CCD)
<0.1e-@20MHZ（EM模式）
3e-@100KHZ(传统CCD）
<0.1e-@20MHZ（EM模式）
3e-@100KHZ(传统CCD）
垂直时钟速度 EM: 0.3~5us
传统：0.3~5us
EM: 0.3~5us
传统：0.3~5us
EM: 0.3~5us
传统：0.3~5us
暗电流 0.0001e-/像素/帧 0.0015e-/像素/帧 0.0015e-/像素/帧 电荷转移效率 >0.999993 >0.999993 >0.999993 单光子探测能力
(10MHz,EM增益5000时）
>91% >91% >91% 成像面积 512x512像素
16um x 16um像素面积
8.19mm x 8.19mm 有效面积
512x512像素
16um x 16um像素面积
8.19mm x 8.19mm 有效面积
512x512像素
16um x 16um像素面积
8.19mm x 8.19mm 有效面积
数字化：16bits
EM电子倍增：1-5000
空气最小制冷温度：-80℃
液氮最小制冷温度：-90℃
芯片温度稳定性：+/-0.01℃
量子效率：>90% @600nm
EM像素井深：800ke-
光谱范围：250-1100nm
触发：内触发或外触发均可，可选信号极性
曝光时间范围：25ns-数天
时间戳分辨率：4ns
读取噪音： <0.1e-@20MHz (EM模式), 3e-@100KHz (传统CCD模式）
垂直时钟速度：1-10us (EM模式）， 1-10us (传统CCD模式）
暗电流：0.00007e-/像素/秒
电荷转移效率：>0.999989
单光子探测能力：>91% (10MHz, EM增益5000时）
成像面积： 1024x1024像素, 13um x 13um, 13.3mm x 13.3mm (有效面积）
大视场EMCCD相机多区域选择功能mROI
