美国亨斯迈钛白粉RTC30 耐高温易分散金红石塑料级二氧化钛

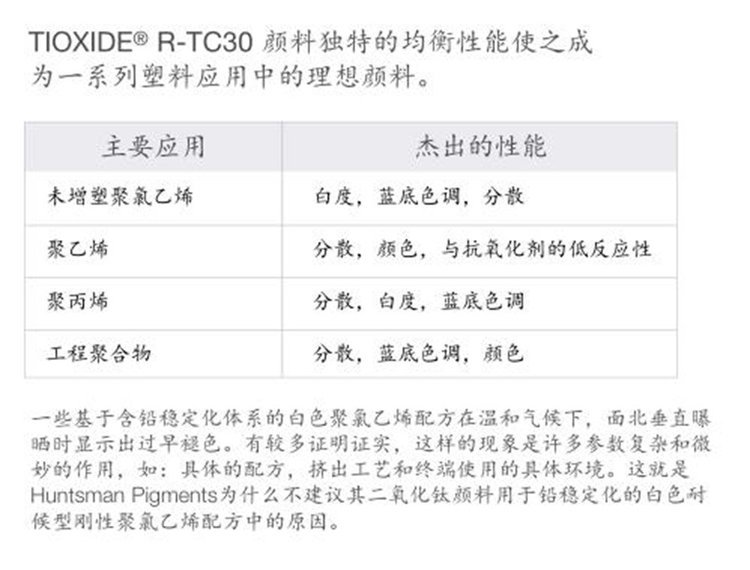

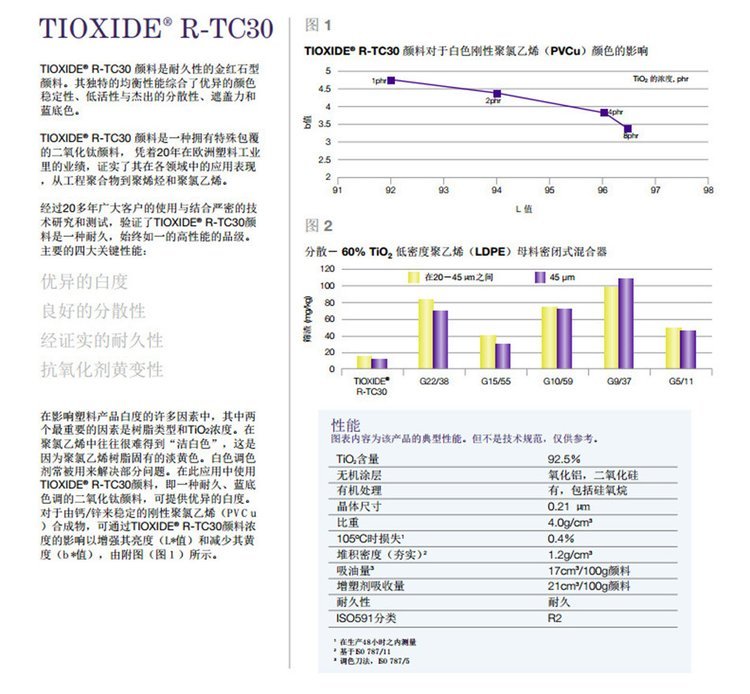

?亨斯迈钛白粉RTC30 耐高温易分散金红石塑料级二氧化钛R-TC30产品特点? ? ? ? ? 1：杰出的分散性，与抗氧化剂的低反应性? ? ? ? ? 2：分散性好，遮盖力强，? ? ? ? ? 3：蓝底色调抵消了聚合物的黄度? ? ? ? ? 4：蓝色色调抵消底材上的任何黄度。? ? ? ? ? 5：白度非常好，抗氧化剂黄变性? ? ? ? ? 6：着色力强。经证实的耐久性。?? ? ? ?建议应用? ? ? ? ? ?1：未增塑聚氯乙烯，刚性和柔性聚乙烯。? ? ? ? ? ?2：苯聚乙烯聚合物，聚氯乙烯增塑胶（刮涂料）。? ? ? ? ? ?3：工程聚合物，刚性和柔性管道。? ? ? ? ? ?4：聚丙烯。R-TC30 颜料是耐久性的金红石型颜料。其独特的均衡性能综合了优异的颜色稳定性、低活性与杰出的分散性、遮盖力和蓝底色。R-TC30 颜料是一种拥有特殊包覆的二氧化钛颜料， 凭着20年在欧洲塑料工业里的业绩，证实了其在各领域中的应用表现，从工程聚合物到聚烯烃和聚氯乙烯。经过20多年广大客户的使用与结合严密的技术研究和测试，验证了 R-TC30颜料是一种耐久，始终如一的高性能的品级。TIOXIDE R-TC30颜料的设计是易于分散，甚至可被用于严酷的用途如制造母料。聚乙烯树脂对于抵抗UV辐射相对较弱，除非适当地加以稳定化，否则机械性能会在户外曝晒时迅速下降。除了由TiO 2 和其它颜料提供UV 保护之外，添加剂如HALS（位组胺光稳定剂）,现已广泛被用于户外使用的聚乙烯产品中。R-TC30颜料对于含有5％（加0.1％位阻胺光稳定剂和不加）的低密度聚乙烯（LDPE）吹膜，在Xenotest 1200人工加速老化机曝晒期间的脆变影响。曝晒于UV光线下的白色刚性聚氯乙烯（PVCu）产品会随时间而黄变和失去亮度，这是由于聚氯乙烯树脂的表面（即在2微米层之内）发生了光脱氯化氢之故。然而，实际上，黄变通常受到另外被称作为“光漂白”的一系列竞争性反应的限制。R-TC30颜料和其耐久型竞争颜料对于用钙/锌稳定剂的刚性聚氯乙烯天然老化的影响。着色后的聚乙烯在加工期间或是曝晒于阳光下都可能发生黄变,惯称抗氧化剂泛黄。TIOXIDE R-TC30颜料在加工期间和UV 暴晒之下的黄变影响很低，这是由于其优化涂层明显地降低了与抗氧化剂之间的相互作用。
