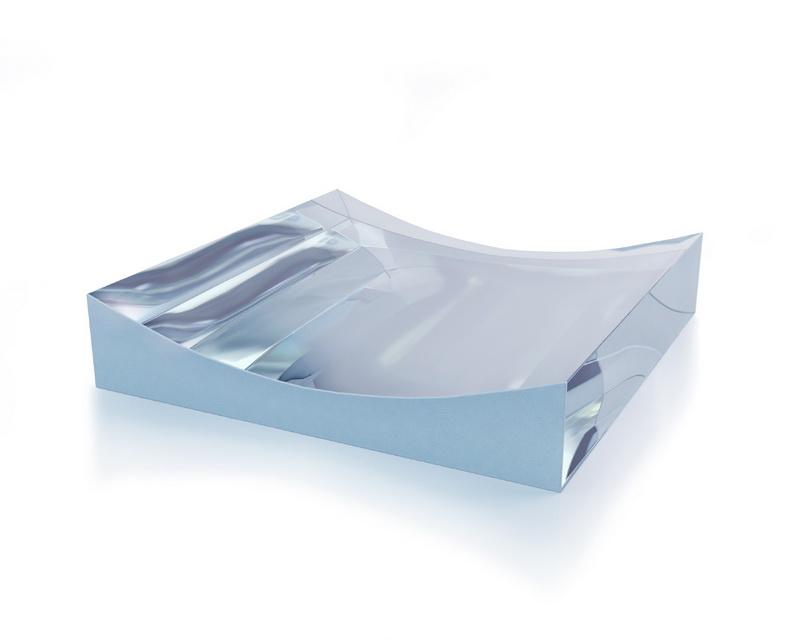

Altechna-负柱面透镜
?
Altechna-负柱面透镜
材质 |
BK7,?FS,?UVFS,?CaF2,?ZnSe |
直径公差 |
+0/-0.1?mm |
中心厚度 |
3?mm |
厚度公差 |
±0.1?mm |
通光孔径 |
>90% |
焦距公差 |
±3?% |
设计波长 |
632.8?nm |
表面质量 |
40-20?S-D |
表面图 |
<λ/4?@?632.8?nm |
中心错误 |
<3?arcmin |
保护性倒角 |
<0.25?mm?x?45° |
涂层 |
Call?us |
具有负焦距的柱面透镜沿一个坐标扩展光束。?镜头的典型应用是光束整形。?圆形激光束可以在镜头的帮助下聚焦成一个线点。?图像/光束的变形形状可以通过使用一对柱面透镜来实现，这使得它成为二极管激光器输出光束的不可取代的圆形化工具。
1）矩形和圆形可用
2）仅在一个方向发散光
3）其他尺寸可以小批量生产
Altechna计量实验室应用以下产品检验：
目视检查?-?根据MIL?13830和ISO?10110标准进行表面质量评估
尺寸?-?测量几何尺寸，如直径，厚度等
曲率半径（Spherometer）*
有效焦距（Spherometer）
*（...）使用的设备
材质 |
尺寸，毫米 |
焦距，毫米 |
ROC,?mm |
产品编号 |
|---|---|---|---|---|
BK7 |
10x10 |
-50 |
-25.8 |
1-NCL-1-A100 |
BK7 |
10x10 |
-100 |
-51.5 |
1-NCL-1-B100 |
BK7 |
10x10 |
-180 |
-92.7 |
1-NCL-1-C100 |
BK7 |
10x10 |
-200 |
-103.0 |
1-NCL-1-D100 |
BK7 |
10x10 |
-400 |
-206.0 |
1-NCL-1-E100 |
BK7 |
10x10 |
-500 |
-257.7 |
1-NCL-1-F100 |
BK7 |
10x10 |
-600 |
-309.1 |
1-NCL-1-G100 |
BK7 |
10x10 |
-1000 |
-515.1 |
1-NCL-1-H100 |
BK7 |
20x20 |
-50 |
-25.8 |
1-NCL-1-A200 |
BK7 |
20x20 |
-100 |
-51.5 |
1-NCL-1-B200 |
BK7 |
20x20 |
-500 |
-257.5 |
1-NCL-1-E200 |
BK7 |
30x30 |
-200 |
-103.0 |
1-NCL-1-A300 |
BK7 |
30x30 |
-500 |
-257.5 |
1-NCL-1-B300 |
UVFS |
10x10 |
-175 |
-80 |
1-NCL-2-C100 |
UVFS |
20x20 |
-175 |
-80 |
1-NCL-2-C200 |
UVFS |
30x30 |
-200 |
-91.4 |
1-NCL-2-A300 |
UVFS |
30x30 |
-3000 |
-1371.0 |
1-NCL-2-D300 |
UVFS |
10x10 |
-50 |
-22.9 |
1-NCL-2-A100 |
UVFS |
10x10 |
-100 |
-45.7 |
1-NCL-2-B100 |
UVFS |
20x20 |
-1000 |
-457 |
1-NCL-2-F200 |
UVFS |
20x20 |
-2000 |
-914.0 |
1-NCL-2-G200 |
BK7 |
20x20 |
-200 |
-103.0 |
1-NCL-1-D200 |
BK7 |
20x20 |
-2000 |
-1030.2 |
1-NCL-1-G200 |
UVFS |
20x20 |
-500 |
-228.5 |
1-NCL-2-E200 |
UVFS |
20x20 |
-50 |
-22.9 |
1-NCL-2-A200 |
UVFS |
20x20 |
-200 |
-91.4 |
1-NCL-2-D200 |
BK7 |
20x20 |
-1000 |
-515.1 |
1-NCL-1-F200 |
UVFS |
30x30 |
-1000 |
-457 |
1-NCL-2-C300 |
BK7 |
30x30 |
-3000 |
-1545.3 |
1-NCL-1-D300 |
UVFS |
30x30 |
-500 |
-228.5 |
1-NCL-2-B300 |
UVFS |
20x20 |
-100 |
-45.7 |
1-NCL-2-B200 |
BK7 |
30x30 |
-1000 |
-515.1 |
1-NCL-1-C300 |
UVFS |
10x10 |
-200 |
-91.4 |
1-NCL-2-D100 |
UVFS |
10x10 |
-1000 |
-457 |
1-NCL-2-F100 |
UVFS |
10x10 |
-500 |
-228.5 |
1-NCL-2-E100 |
BK7 |
20x20 |
-150 |
-77.3 |
1-NCL-1-C200 |
定制
你可以根据您的需求定制这个产品。如果您没有找到适合您的应用，请与我们，以便定制解决方案。
