Altechna-双凸透镜
?
?
Altechna-双凸透镜
材质 |
BK7,?FS,?UVFS,?CaF2,?ZnSe,?Si,?Ge |
直径公差 |
+0.0/-0.1?mm |
厚度公差 |
±0.1?mm |
通光孔径 |
>90% |
焦距公差 |
±3?% |
设计波长 |
632.8?nm |
表面质量 |
40-20?S-D |
表面图 |
<λ/4?@?632.8?nm |
中心错误 |
<3?arcmin |
保护性倒角 |
<0.25?mm?x?45° |
涂层 |
Available?on?request |

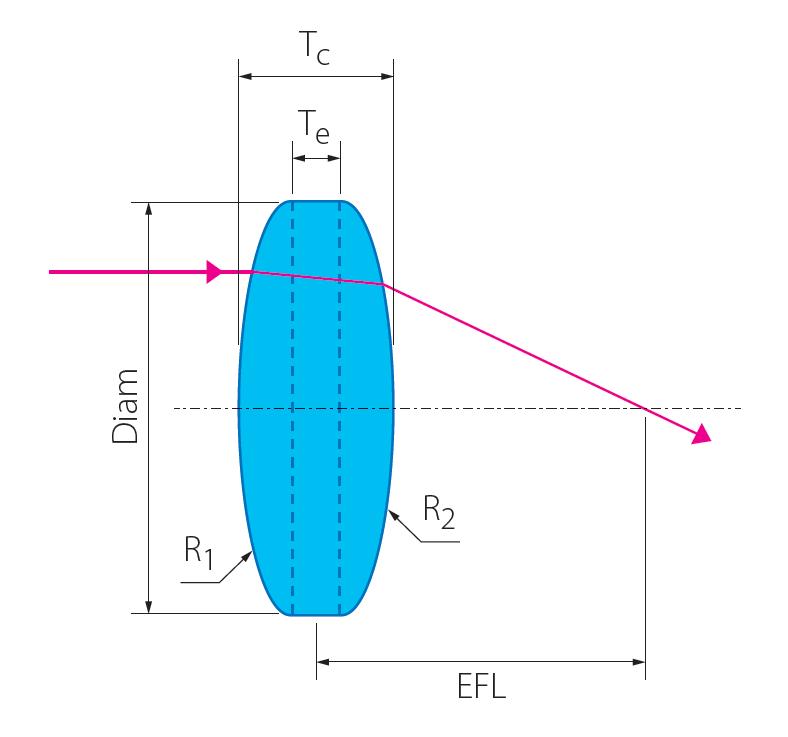

双凸透镜被用作放大镜，物镜，冷凝系统。?由于两个表面均有助于双凸透镜的功率，所以它们具有比具有相同直径和表面半径的PCX透镜更短的焦距。?根据客户要求，可以应用防反射或其他类型的涂层。
1）聚合入射光
2）比平凸透镜更低的球差
3）实验和原型应用的理想选择
性质（直径D，焦距L）
D,?mm |
D,?Inches |
L?Minimal,?mm |
L?Maximal,?mm |
12,7 |
0.5 |
12 |
10.000 |
25,4 |
1 |
25 |
10.000 |
38,1 |
1.5 |
40 |
10.000 |
50,8 |
2 |
50 |
10.000 |
76,2 |
3 |
75 |
10.000 |
Altechna计量实验室应用以下产品检验：
目视检查?-?根据MIL?13830和ISO?10110标准进行表面质量评估
尺寸?-?测量几何尺寸，如直径，厚度等
曲率半径（Spherometer）*
有效焦距（Spherometer）
中心（中心单元）
不规则（干涉仪）
波前畸变（干涉仪）
*（...）使用的设备
直径，毫米 |
边缘厚度，毫米 |
焦距，毫米 |
材质 |
ROC1,?mm |
ROC2,?mm |
产品编号 |
|---|---|---|---|---|---|---|
12.7 |
2.0 |
+15 |
BK7 |
14.57 |
-14.57 |
1-BCX-1-B127 |
12.7 |
2.0 |
+20 |
BK7 |
19.88 |
-19.88 |
1-BCX-1-C127 |
25.4 |
2.0 |
+25 |
BK7 |
24.07 |
-24.07 |
1-BCX-1-A254 |
25.4 |
2.0 |
+30 |
BK7 |
29.53 |
-29.53 |
1-BCX-1-B254 |
25.4 |
2.0 |
+35 |
BK7 |
34.86 |
-34.86 |
1-BCX-1-C254 |
25.4 |
2.0 |
+50 |
BK7 |
50.6 |
-50.6 |
1-BCX-1-D254 |
12.7 |
2.0 |
+15 |
UVFS |
12.81 |
-12.81 |
1-BCX-2-A127 |
12.7 |
2.0 |
+20 |
UVFS |
17.56 |
-17.56 |
1-BCX-2-B127 |
12.7 |
2.0 |
+25 |
UVFS |
22.23 |
-22.23 |
1-BCX-2-C127 |
25.4 |
2.0 |
+30 |
UVFS |
25.99 |
-25.99 |
1-BCX-2-A254 |
25.4 |
2.0 |
+50 |
UVFS |
44.79 |
-44.79 |
1-BCX-2-C254 |
25.4 |
2.0 |
+40 |
UVFS |
35.48 |
-35.48 |
1-BCX-2-B254 |
12.7 |
2.0 |
+12 |
BK7 |
11.25 |
-11.25 |
1-BCX-1-A127 |
定制
你可以根据您的需求定制这个产品。如果您没有找到适合您的应用，请与我们，以便定制解决方案。
